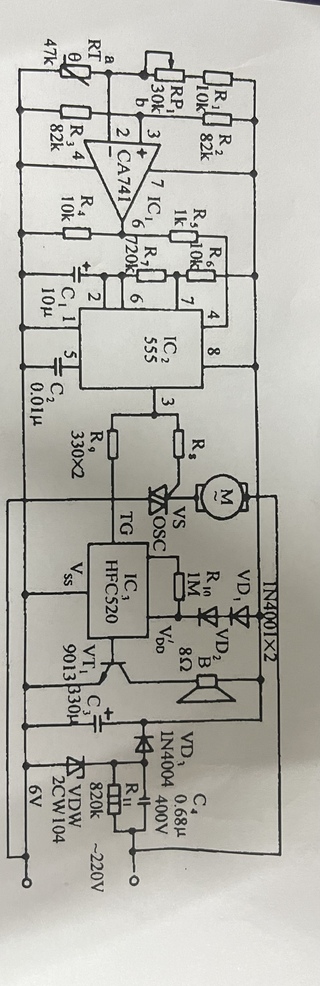

想了解这个电路每部分的工作原理,和相应部分的功能作用,还有改变输入端,个部分如何变化



想了解这个电路每部分的工作原理,和相应部分的功能作用,还有改变输入端,个部分如何变化

RT可能是热敏电阻或光敏电阻
IC1运放和外围的电阻搭建的是电压比较电路
RT1随着温度的变化而改变,RT1分压产生的电压经过 IC1 的电压比较输出驱动 IC2
当温度变化到阀值时,比较电路就输出,IC2 555 电路会产生周期性的脉冲并驱动电机和音乐输出
