三层环境互通需要做什么配置



如上图所示 何解 三层环境互相通信 需要做什么配置 求解！在三层交换机上已经画好了vlan 二层也划好了vlan 交换机之间用trunk 口 交换机与PC用acc 但是不同vlan之间还是不能通信

加一个路由器，接到左边的VLAN和右边的VLAN并配置这两个接口的IP地址和子网掩码，还需要配置路由表让左边和右边的子网相互连接。

不知道你这个问题是否已经解决, 如果还没有解决的话:
  • 看下这篇博客，也许你就懂了，链接：vlan、trunk基础知识—三层交换机实现不同vlan通信实验
  • 除此之外, 这篇博客: trunk路由扩展及三层交换机中的     1.7项目：三层交换机实现不同vlan之间的通信 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

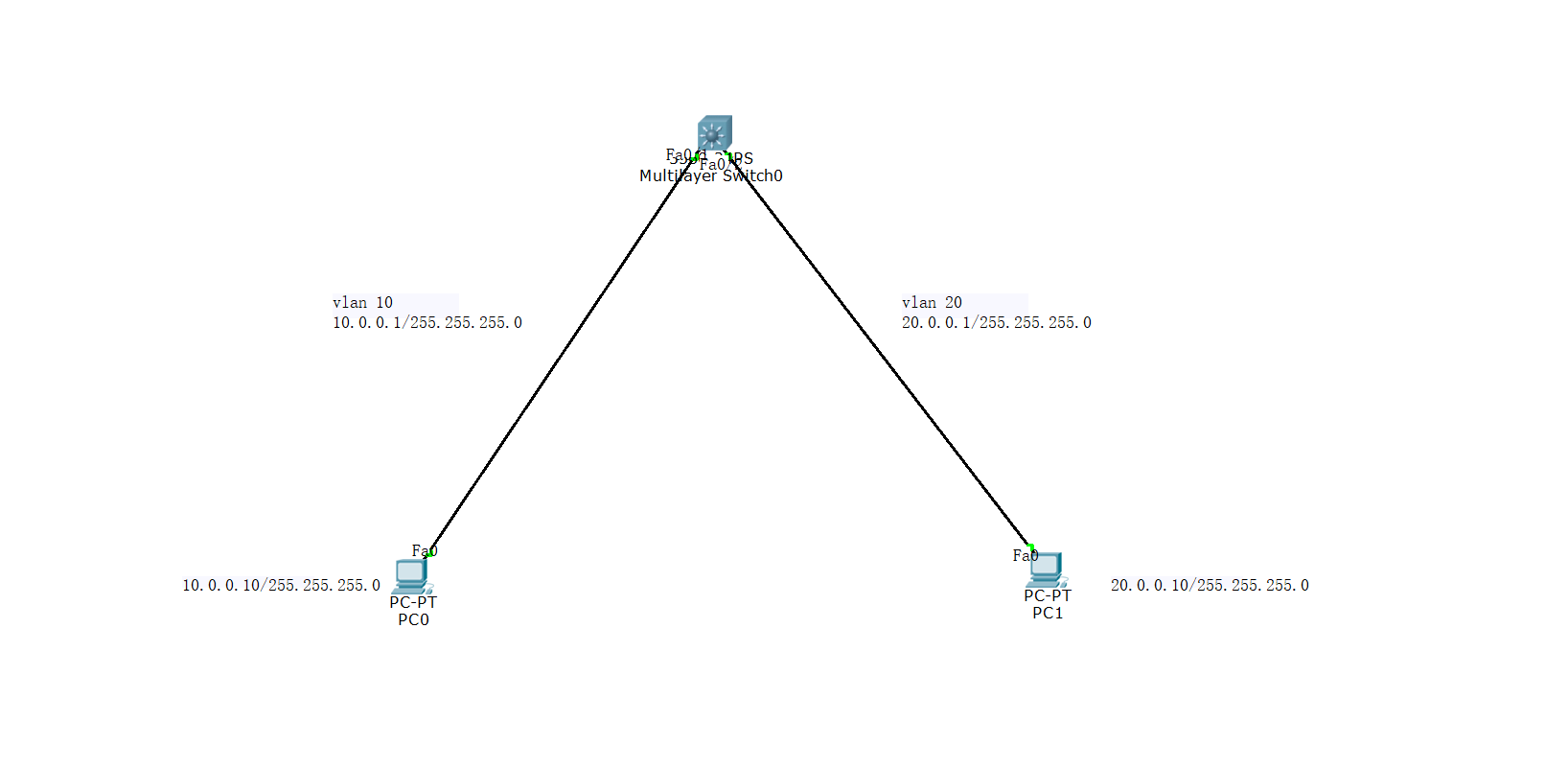

           项目配置：拓扑图，一台三层交换机，两台主机.



     1.进入三层交换机进行配置，输入enable进入特权模式

     2.输入config terminal进入全局模式

     3.在全局模式下创建两个不同vlan为vlan10，vlan20

     4. 在全局模式下，输入interface f0/1进入接口模式

     5.在接口模式下输入switch port access vlan 10 将此接口加入vlan10

    注：思科交换机默认接口模式为access，所以创建开启access模式命令不是必打

     6.输入interface f0/2进入接口模式，将vlan20加入此接口

     7. 退出到全局模式，输入vlan 10，并配置其IP

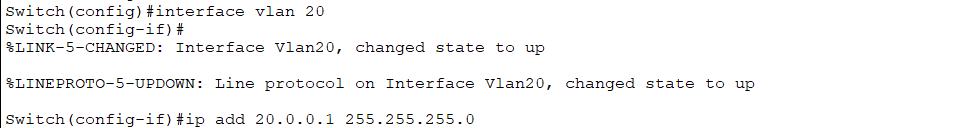

     8.在全局模式下输入vlan 20，并配置其IP

    9.配置完成后输入IP routing开启三层交换机的路由功能

    注：思科三层交换机路由功能是默认关闭的

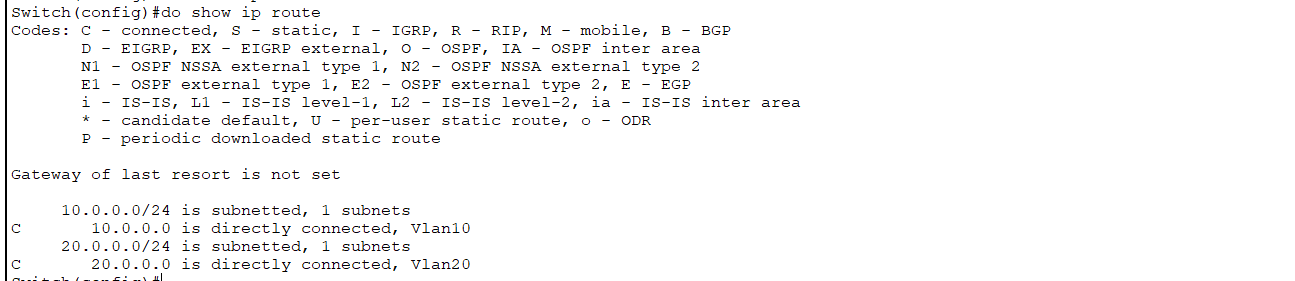

     10.在全局模式下输入do show ip route 查看路由表

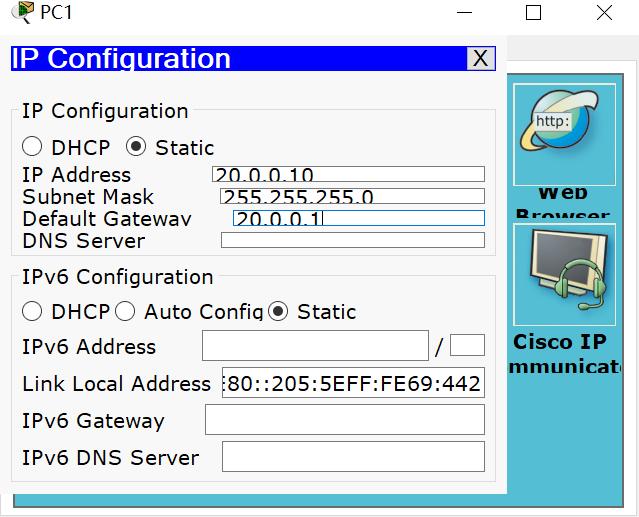

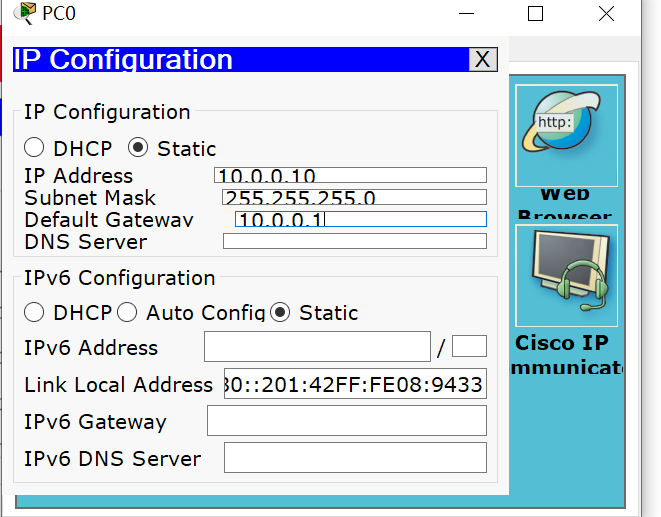

    11.配置两台主机的IP地址，并验证效果

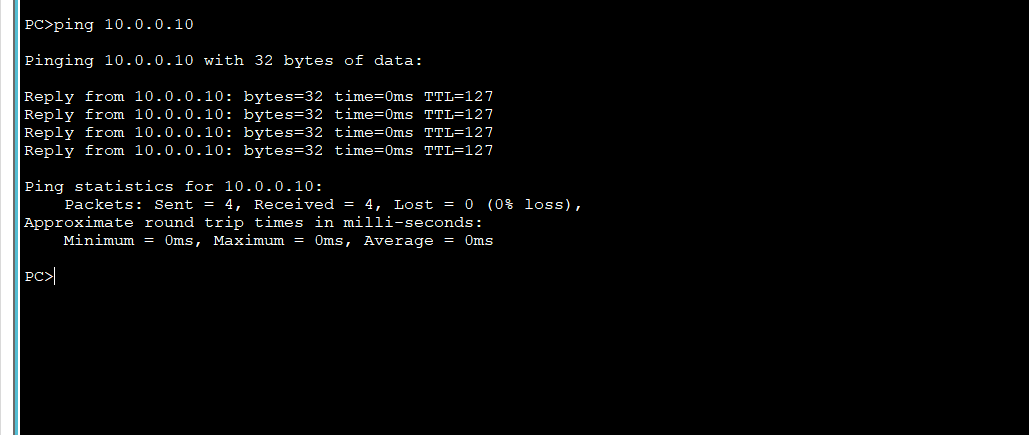

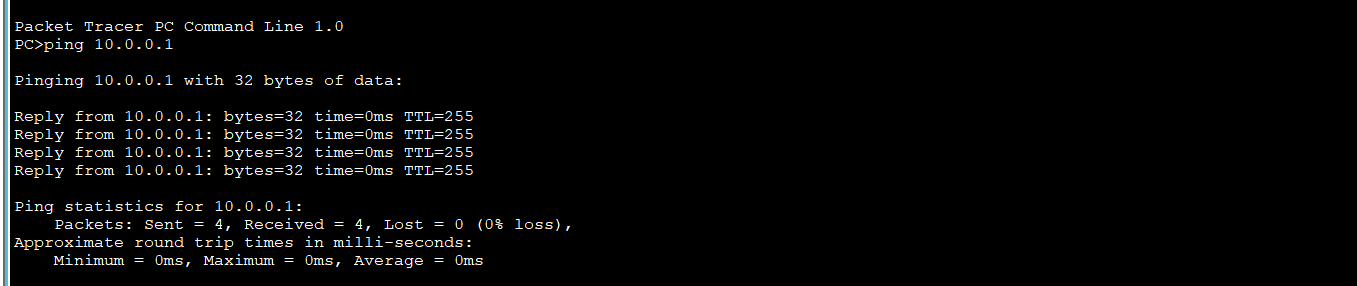

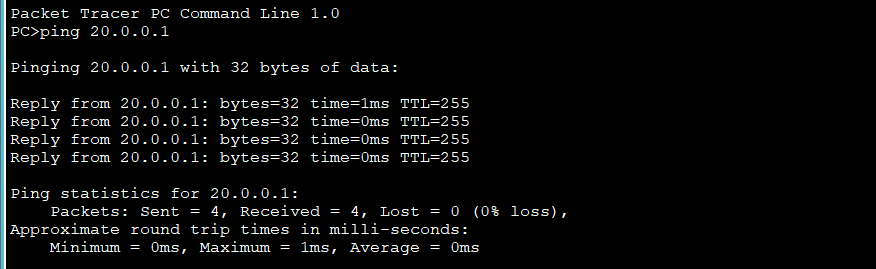

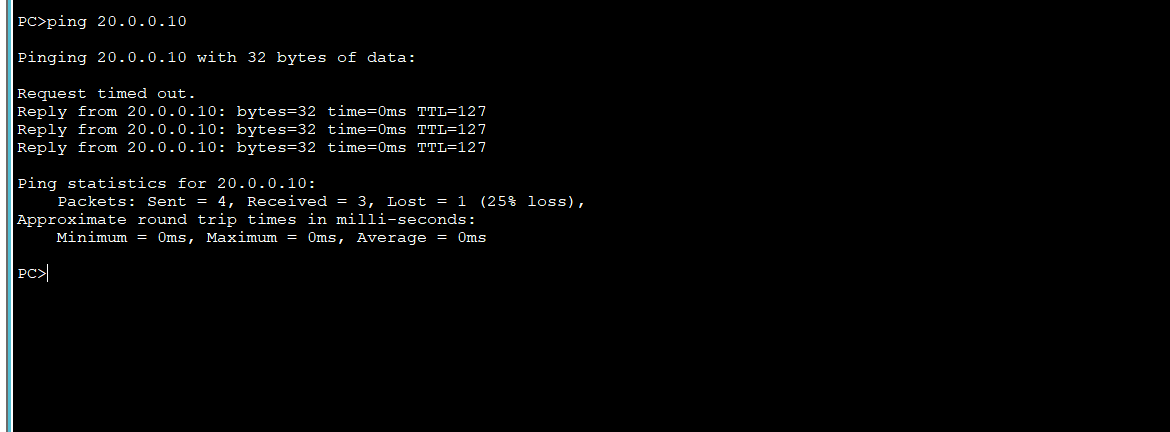

     12.验证效果

  • 您还可以看一下 肖宗鹏老师的华为路由交换精讲系列10:VLAN Trunk技术[肖哥]视频课程课程中的 10.1-构建冗余型企业网络小节, 巩固相关知识点
  • 以下回答来自chatgpt:

    根据参考资料中的提示，为了解决不同vlan间的通信，需要使用单臂路由，在路由器上划分子接口作为不同vlan的网关。

    具体的步骤如下：

    1.在路由器上创建子接口绑定每个 vlan 对应的网段和网关，比如：

    interface GigabitEthernet0/0.10
encapsulation dot1q 10
ip address 192.168.10.1 255.255.255.0

interface GigabitEthernet0/0.20
encapsulation dot1q 20
ip address 192.168.20.1 255.255.255.0

    2.在交换机上指定各个 VLAN 对应的网关：

    interface vlan 10
ip address 192.168.10.254 255.255.255.0
exit

interface vlan 20
ip address 192.168.20.254 255.255.255.0
exit

    3.将交换机与路由器连接的接口设置为 trunk，同时允许这些 VLAN 可以通过 trunk 传输：

    interface GigabitEthernet0/1
switchport mode trunk
switchport trunk allowed vlan 10,20

    4.在交换机上设置相应的 access 端口，为每个接口分配所属的 VLAN：

    interface GigabitEthernet0/2
switchport mode access
switchport access vlan 10
exit

interface GigabitEthernet0/3
switchport mode access
switchport access vlan 20
exit

    5.验证 VLAN 之间的通信：

    ping 192.168.20.1     // 从 VLAN 10 的主机上 ping VLAN 20 的网关
ping 192.168.10.1     // 从 VLAN 20 的主机上 ping VLAN 10 的网关
ping 192.168.20.2     // 从 VLAN 10 的主机上 ping VLAN 20 中的主机 (192.168.20.2)
ping 192.168.10.2     // 从 VLAN 20 的主机上 ping VLAN 10 中的主机 (192.168.10.2)

    注：以上命令是思科设备的配置示例，不同品牌的设备命令可能略有不同，请根据实际设备进行相应的配置。如果不确定具体的配置方法，应该查阅设备的官方文档。


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

三层交换机划分好互联就是写好路由就可以通信了
