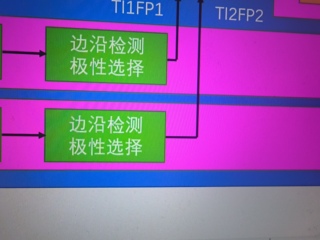

边沿检测和极性选择有什么用？

谁知道谁这个什么作用具体是干嘛的，运行过程啊，我真的裂开，自学太nan
了，stm32


边沿检测用于检测信号的变化边界或转换点。一般来说，边沿可以分为上升沿和下降沿两种类型。上升沿表示信号从低电平到高电平的变化边界，而下降沿表示信号从高电平到低电平的变化边界。边沿检测可用于捕捉信号的突变和触发相应的处理逻辑。例如，在计数器中，可以使用上升沿边沿检测来触发计数操作。
极性选择用于确定所感兴趣的边沿类型，即选择要响应的边沿类型。常见的极性选择包括上升沿触发、下降沿触发和双边沿触发。上升沿触发表示只有在检测到上升沿时才会触发相应操作，下降沿触发则是只有在检测到下降沿时才触发，而双边沿触发表示在检测到上升沿和下降沿时都会触发操作。通过极性选择，我们可以根据具体需求对边沿进行筛选，以满足特定的应用要求。
边沿检测和极性选择在数字电路和信号处理中起着重要的作用，可以帮助我们捕捉感兴趣的信号变化并触发相应的处理逻辑。

如有帮助给个采纳 谢谢谢 !!!

  • 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/357969
  • 你也可以参考下这篇文章：亲测实验，stm32待机模式和停机模式唤醒程序的区别，以及唤醒后程序入口。
  • 除此之外, 这篇博客: STM32开发中各库函数的主要作用和关系。中的 有了库函数还需要学习寄存器的操作吗？ 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 作为一个从事底层软件开发的人，我认为还是有必要更加了解硬件的。用了库函数的缺点就是，代码量会增大，库函数会把所有情况都考虑到函数里面，有时会造成代码的冗余，在程序空间吃紧的时候，你还是得乖乖优化成寄存器的方式。对于一些实时性要求极其严格的场合，直接操作寄存器无疑是更好的选择。对于学习而言，打好寄存器的基础会让你使用库函数时事半功倍。

    对于想要了解寄存器的读者，推荐大家下面几个文件，都是在学习寄存器时必不可少的文件。由于版权问题，不便直接上传文件，网上资源还是很好找的，大家随便找找都找的到。

    1. STM32F10x参考手册-V9
    2. STM32F10x闪存编程手册
    3. STM32固件库使用手册
    4. ARM Cortex-M3权威指南（第2版）；
  • 您还可以看一下 谭伟伟老师的STM32入门开发与实践-初入篇课程中的 STM32系统时钟与中断介绍小节, 巩固相关知识点
  • 以下回答由chatgpt基于相关博客总结生成:

    关于边沿检测和极性选择的使用情况：

    边沿检测和极性选择通常用于定时器输入捕获模式中，用来检测外部信号的上升沿或下降沿，并根据极性选择的设置来决定计数器计数的方向。

    在进行这些操作时，需要注意以下问题：

    1.在使用定时器捕获模式时，需要先配置定时器的基本参数，如PSC (分频因子)和ARR (自动重装载值)，以确定定时器的计数范围和计数速度。

    2.在使用输入捕获模式时，需要先配置GPIO口相关的参数，如输入引脚的模式和上下拉电阻状态，以确保可以正确读取外部信号。

    3.在进行边沿检测时，需要注意外部信号的信号源是否有足够的稳定性和可靠性，避免读取到错误的信号。

    4.在进行极性选择时，需要注意外部信号的电平方向，以确保计数器计数方向的正确性。

    一个常见的示例是使用定时器捕获模式来测量PWM信号的占空比：

    1.配置定时器的基本参数，如PSC和ARR，以设置定时器的计数范围和计数速度。

    2.配置GPIO引脚，将PWM信号的输入引脚设置为输入模式，并启用上拉电阻。

    3.配置定时器的输入捕获模式，并设置边沿检测模式和极性选择，使得可以准确地捕获PWM信号的上升沿和下降沿，并确定计数器计数的方向。

    4.在捕获到PWM信号的两个边沿后，可以根据计数器的计数值计算出占空比，并将结果输出到串口或LCD等外设上。

    代码示例：

    // 配置定时器的基本参数
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_TimeBaseStructure.TIM_Prescaler = 72 - 1; // 设置分频因子为72，计数周期为1us
TIM_TimeBaseStructure.TIM_Period = 1000 - 1; // 设置自动重装载寄存器的值为1000，计数周期为1ms
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; // 设置计数模式为向上计数
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; // 设置时钟分频因子为1
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

// 配置GPIO口
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3; // 使用PB3引脚作为PWM信号输入口
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; // 设置为输入模式，并开启下拉电阻
GPIO_Init(GPIOB, &GPIO_InitStructure);

// 配置输入捕获器
TIM_ICInitTypeDef TIM_ICInitStructure;
TIM_ICInitStructure.TIM_Channel = TIM_Channel_4; // 使用CC4通道来捕获PWM信号
TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; // 设置为捕获上升沿
TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI; // 直接读取输入引脚的信号
TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; // 不进行预分频
TIM_ICInitStructure.TIM_ICFilter = 0; // 不进行输入滤波
TIM_ICInit(TIM2, &TIM_ICInitStructure);

// 启动定时器和输入捕获器
TIM_Cmd(TIM2, ENABLE);
TIM_ITConfig(TIM2, TIM_IT_CC4, ENABLE);
NVIC_EnableIRQ(TIM2_IRQn);

// 在定时器中断中处理捕获到的PWM信号
void TIM2_IRQHandler(void)
{
    if (TIM_GetITStatus(TIM2, TIM_IT_CC4) != RESET) // 判断是否发生捕获事件
    {
        static uint32_t first_count = 0;
        static uint32_t second_count = 0;
        static uint32_t total_count = 0;
        static uint8_t rising_edge = 1;

        if (rising_edge) // 如果是上升沿
        {
            first_count = TIM_GetCapture4(TIM2); // 读取捕获寄存器的值
            TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Falling; // 设置为捕获下降沿
            TIM_ICInit(TIM2, &TIM_ICInitStructure);
            rising_edge = 0;
        }
        else // 如果是下降沿
        {
            second_count = TIM_GetCapture4(TIM2); // 读取捕获寄存器的值
            TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; // 设置为捕获上升沿
            TIM_ICInit(TIM2, &TIM_ICInitStructure);
            rising_edge = 1;

            total_count = second_count - first_count;
            uint32_t pulse_width = total_count * 100 / 1000; // 计算占空比（单位为0.01%）

            char buffer[16];
            sprintf(buffer, "Duty: %d%%", pulse_width);
            USARTSendString(USART1, buffer); // 将占空比输出到串口
        }

        TIM_ClearITPendingBit(TIM2, TIM_IT_CC4); // 清除中断标志位
    }
}
