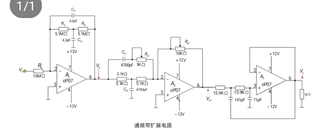

图中通频带扩展电路的A2和A3部分的作用分别是什么？



求各位朋友解答，图中通频带扩展电路的A2和A3部分的作用分别是什么？越详细越好！谢谢！

  • 你可以看下这个问题的回答https://ask.csdn.net/questions/7796717
  • 除此之外, 这篇博客: 第十一届 蓝桥杯 物联网设计与开发项目 决赛 第二部分 程序设计试题中的 写A终端 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 用到的模块和对应引脚配置大概如下

    OLED模块
	1 PA8 I2C3_SCL  Output
	2 PB4 I2C3_SDA  Output
	3 PB5 电源控制引脚，低电平有效  Output
温度传感器
	1 PB1 传感器 报警输出信号 Alert  Output
	2 PB6 传感器 I2C 总线 SCL 信号  Output
	3 PB7 传感器 I2C 总线 SDA 信号  Output
USER键
	PC_14  EXTI中断，用于切换显示界面
USART2,波特率9600
	设置Asynchronous
	打勾NVIC的ENABLE
继电器
	K1--->PA0  Output
	K2--->PA1  Output
LoRa模块
	引脚配置在官方给的驱动文件中都已经配置好，无需自己配置
LPTIM1定时器
	使用定时器来定时获取温度传感器的温度和查询LoRa的接收，分频128

    配置完如同所示

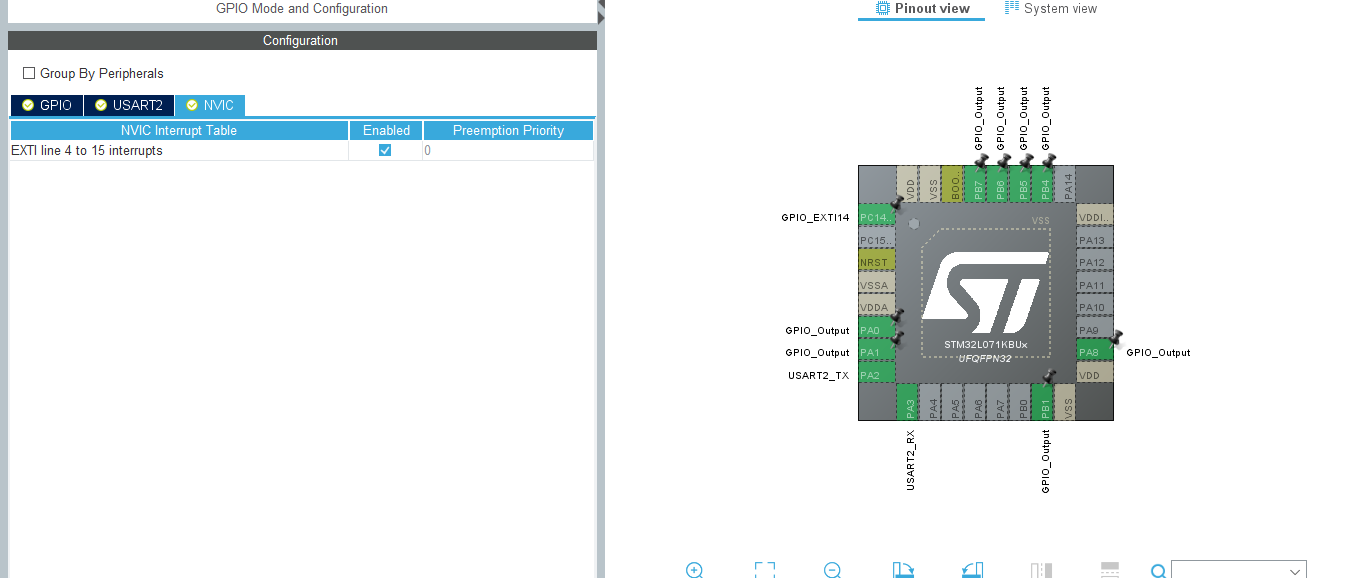

    图1 引脚配置图

    本终端用到了多个中断，要注意优先级，这里设置的优先级是：USER按键 > 串口接收 > 定时器

  • 以下回答由chatgpt基于相关博客总结生成:

    很抱歉，根据提供的参考资料和问题描述，无法找出与图中出现的通频带扩展电路中的A2与A3部分相关的信息。请提供更多相关信息或者详细的说明以便解答。
