利用MATLAB实现巴特沃兹滤波器

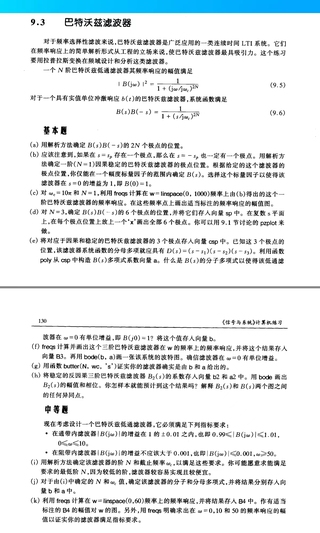

请问怎么利用MATLAB实现图中有关巴特沃兹滤波器的题目呢？（a）-（h）题就行，如果可以的话（i）-（k）题也麻烦解答一下。

在MATLAB中实现巴特沃兹滤波器需要进行以下步骤：

设计滤波器：根据所需滤波器的类型和参数，使用MATLAB中的butter函数设计滤波器。
读取数据：使用MATLAB中的audioread函数读取需要进行滤波的音频文件。
应用滤波器：使用MATLAB中的filter函数将滤波器应用于读取的音频数据。
播放输出：使用MATLAB中的soundsc函数播放输出音频。

我可以提供MATLAB中实现巴特沃兹滤波器的基本方法和代码示例，但具体的实现方法会根据你所需的滤波器类型、参数等情况不同而有所变化。以下是一个简单的示例代码用于实现一阶巴特沃斯低通滤波器：

% 设置采样频率和截止频率 fs = 250; % 采样频率 fc = 5; % 截止频率

% 计算滤波器参数 order = 1; % 滤波器阶数 [b, a] = butter(order, fc/(fs/2));

% 生成输入信号和添加噪声 t = 0:1/fs:1; % 生成时间序列 f = 10; % 信号频率 x = sin(2pif*t); % 生成正弦信号 y = x + randn(size(x)); % 添加高斯噪声

% 进行滤波 yfilt = filter(b, a, y);

% 画图比较滤波前后的信号 figure; subplot(2,1,1); plot(t, y); title('Original Signal'); xlabel('Time (s)'); ylabel('Amplitude'); subplot(2,1,2); plot(t, yfilt); title('Filtered Signal'); xlabel('Time (s)'); ylabel('Amplitude');

如果你需要实现其他类型的巴特沃斯滤波器（如高通、带通、带阻等），可以参考MATLAB的文档或其他参考资料中介绍的方法，自行计算滤波器的系数并应用到filter函数中。

巴特沃兹滤波器是一种数字滤波器，常用于滤除信号中的噪声。MATLAB中提供了一些函数，可以方便地实现巴特沃兹滤波器。本文将介绍如何利用MATLAB实现巴特沃兹滤波器。

一、巴特沃兹滤波器

巴特沃兹滤波器是一种IIR(Infinite Impulse Response)滤波器，可以对信号进行低通、高通、带通或带阻滤波。

巴特沃兹滤波器的设计过程包括两个步骤：确定滤波器的截止频率和滤波器的阶数。截止频率决定了需要滤除的信号频率范围，而滤波器的阶数决定了滤波器在截止频率上的衰减程度。

二、MATLAB实现巴特沃兹滤波器

在MATLAB中，我们可以使用butter函数来实现巴特沃兹滤波器的设计和滤波。

首先，我们需要指定巴特沃兹滤波器的类型和截止频率。例如，如果我们要设计一个100Hz的低通滤波器，可以使用以下代码：

fc = 100; % 截止频率
fs = 1000; % 采样率
order = 4; % 滤波器的阶数

[b, a] = butter(order, fc/(fs/2), 'low');

其中，fc是截止频率，fs是采样率，order是滤波器的阶数。使用butter函数得到的滤波器系数分别存储在b和a中。

接下来，我们可以使用filter函数对信号进行滤波。例如，如果我们要对一个长度为N的信号x进行滤波，可以使用以下代码：

y = filter(b, a, x);

其中，b和a分别是巴特沃兹滤波器的系数，x是输入信号，y是输出信号。

三、应用实例

接下来，我们通过一个实例来演示如何利用MATLAB实现巴特沃兹滤波器。

假设我们有一个包含噪声的正弦信号，我们要用一个低通巴特沃兹滤波器对其进行滤波。信号的采样率为1000Hz，截止频率为100Hz，滤波器的阶数为4。

fs = 1000; % 采样率
duration = 1; % 信号持续时间
t = 0:1/fs:duration-1/fs; % 时间向量
f = 50; % 正弦信号频率
x = sin(2*pi*f*t) + 0.5*randn(size(t)); % 包含噪声的正弦信号

fc = 100; % 截止频率
order = 4; % 滤波器的阶数
[b, a] = butter(order, fc/(fs/2), 'low'); % 巴特沃兹低通滤波器
y = filter(b, a, x); % 滤波后的信号

figure;
subplot(2,1,1);
plot(t, x);
xlabel('Time (seconds)');
ylabel('Signal');
title('Original Signal');
subplot(2,1,2);
plot(t, y);
xlabel('Time (seconds)');
ylabel('Signal');
title('Filtered Signal');

运行以上代码，我们可以看到原始信号和滤波后的信号。
四、总结

本文介绍了如何利用MATLAB实现巴特沃兹滤波器。通过使用butter函数和filter函数，我们可以方便地对信号进行巴特沃兹滤波器的设计和滤波。
