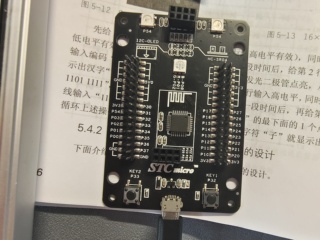

#不知道如何接线 写入了程序但是led灯不会变化。使用芯片是8H1k28,实验仪是me850
答案参考ChapGPT Plus . 希望对你有帮助
接线和编程的细节可能因芯片型号和实验仪器的不同而有所差异。通常,要将16x16 LED点阵正确接线并使其变化,您可以按照以下步骤进行操作:
确定芯片引脚定义:查阅8H1k28芯片的数据手册或技术规格,找到与LED点阵相关的引脚定义。了解每个引脚的功能,如数据线、时钟线、使能线等。
连接芯片和LED点阵:根据芯片引脚定义和LED点阵的引脚布局,将芯片与LED点阵连接起来。确保每个引脚正确连接,并且没有短路或接触不良。
确定通信协议:了解8H1k28芯片使用的通信协议,如SPI、I2C等。确保您的程序与芯片的通信协议一致。
编写程序:使用适合8H1k28芯片的编程语言,编写控制LED点阵的程序。根据芯片规格和点阵布局,编写程序以控制点阵的亮灭和显示效果。
上传程序:将编写好的程序上传到实验仪器(如me850)中,确保程序能够正确运行。
调试和测试:通过调试程序和检查接线,确保所有连接正确无误。如果LED点阵仍然没有变化,检查电源供应、接地等问题,确保硬件连接正常。
我可以向您提供一个基本的代码框架,供您参考和修改以适应您的16x16 LED点阵接线和芯片型号(8H1k28)。
请注意,以下代码仅为示例,具体的接线和编程细节可能会有所不同。您需要根据您的具体硬件和要求进行调整和修改。
// 引入所需的库
// 定义芯片引脚
#define DATA_PIN 2
#define CLOCK_PIN 3
#define ENABLE_PIN 4
// 定义点阵参数
#define MATRIX_WIDTH 16
#define MATRIX_HEIGHT 16
// 建立点阵缓冲区
byte matrix[MATRIX_WIDTH][MATRIX_HEIGHT];
void setup() {
// 初始化引脚
pinMode(DATA_PIN, OUTPUT);
pinMode(CLOCK_PIN, OUTPUT);
pinMode(ENABLE_PIN, OUTPUT);
// 清空点阵缓冲区
clearMatrix();
}
void loop() {
// 更新点阵缓冲区的内容
updateMatrix();
// 将缓冲区内容发送到点阵
sendMatrixData();
// 可以在此处添加延迟以控制点阵刷新速率
}
// 清空点阵缓冲区
void clearMatrix() {
for (int x = 0; x < MATRIX_WIDTH; x++) {
for (int y = 0; y < MATRIX_HEIGHT; y++) {
matrix[x][y] = 0;
}
}
}
// 更新点阵缓冲区的内容
void updateMatrix() {
// 在这里编写代码以根据需要更新点阵缓冲区的内容
// 您可以使用循环遍历和逻辑运算等方法来控制每个LED的状态
}
// 将缓冲区内容发送到点阵
void sendMatrixData() {
for (int y = 0; y < MATRIX_HEIGHT; y++) {
for (int x = 0; x < MATRIX_WIDTH; x++) {
// 发送数据位
digitalWrite(DATA_PIN, matrix[x][y]);
// 发送时钟脉冲
digitalWrite(CLOCK_PIN, HIGH);
delayMicroseconds(1);
digitalWrite(CLOCK_PIN, LOW);
delayMicroseconds(1);
}
// 发送扫描线使能信号
digitalWrite(ENABLE_PIN, HIGH);
delayMicroseconds(1);
digitalWrite(ENABLE_PIN, LOW);
delayMicroseconds(1);
}
}
请注意,上述代码仅提供了一个基本的框架,您可能需要根据实际情况进行修改和扩展。具体来说,您需要根据芯片的引脚定义和数据传输协议,修改DATA_PIN
、CLOCK_PIN
和ENABLE_PIN
的引脚编号,以及编写适合您的芯片的`updateMatrix
()`函数来更新点阵缓冲区的内容。
此外,您还需要根据您使用的编程语言和开发环境,进行编译、烧录和调试等操作。建议参考芯片手册和实验仪器文档,以获得更详细和准确的代码示例和指导。
如果您需要更具体的帮助,请提供更详细的信息,例如芯片型号的完整名称、实验仪器的具体型号以及您正在使用的编程语言和开发环境,以便我能够更好地为您提供支持。
我很抱歉,我的领域是自然语言处理,无法提供硬件方面的解决方案。建议你可以咨询相关技术论坛或者向硬件专家寻求帮助。
