在protues上设计一个24s倒计时电路，要求从从24s倒计时到10s后变成9.9s，再继续倒计时

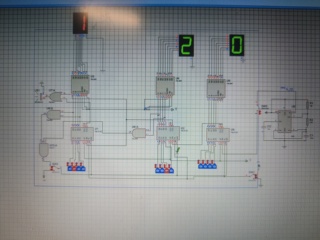

在protues上设计一个24s倒计时电路，要求从从24s倒计时到10s后变成9.9s，再继续倒计时。我在设计中用到了三个数码管，但是实际应用只能用两个数码管请问该如何设计
要实现你的需求，我们需要设计一个特殊的倒计时电路，它先以秒为单位倒计时，当倒计时到10s时，切换到以0.1秒为单位倒计时。在现实中，为了实现这种设计，我们通常会使用微控制器或者可编程逻辑控制器（PLC）来控制计时器和数码管的显示。
但在Proteus模拟中，可以使用各种逻辑门和计数器IC来创建这种设计。你可以使用一个555定时器生成1秒和0.1秒的脉冲，然后通过一个译码器驱动数码管。需要注意的是，当计时器倒计时到10s时，你需要切换到0.1秒的脉冲，并适当地控制数码管的显示。
具体的设计会有点复杂，你可能需要一些数字逻辑设计和计时器电路的知识。这是一个基本的设计步骤：
- 使用两个555定时器，一个生成1秒脉冲，一个生成0.1秒脉冲。
- 使用一个24位的二进制计数器，接收1秒脉冲，作为倒计时的计数器。
- 使用一个小于10检测器，当计数器的值小于10时，输出一个信号。
- 用这个信号控制一个多路选择器，选择器在计数器值大于等于10时选择1秒脉冲，小于10时选择0.1秒脉冲。
- 使用译码器将计数器的值转换为数码管可以显示的形式。
- 控制两个数码管显示适当的数字，例如，当计数器的值大于等于10时，最左边的数码管显示十位数字，最右边的数码管显示个位数字。当计数器的值小于10时，最左边的数码管显示个位数字，最右边的数码管显示十分位数字。
这个设计可能需要一些调整才能完全满足你的需求。具体的电路设计和编码会根据你的实际需求和所使用的具体硬件而有所不同。建议你查阅相关的教材或者教程来学习更多关于数字逻辑设计和计时器电路的知识。
