Multisim寻找元器件

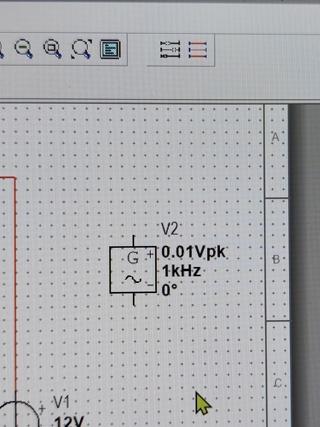

这个东西是啥呀 谁能回答一下 万分感谢 要做模电的项目 很着急 蹲一个答案

  • 你可以看下这个问题的回答https://ask.csdn.net/questions/7741654
  • 这篇博客你也可以参考下:Multisim实现D触发器时钟信号分频
  • 除此之外, 这篇博客: 三极管的简单应用实验【Multisim仿真】中的 放大电路 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
  • 我们在三极管的学习中,知道三极管可以用作于电流的放大,那么我们根据之前所学来选择一下元器件:
    在这里插入图片描述
    这是一个NPN的三极管,我们这次就用它来做实验。
    接下来是三极管的电压,我们知道两个PN节发射结正偏,集电结反偏,说明基极电压大于发射极小于集电极,于是我们可以选择如下电源:
    在这里插入图片描述

    此刻的两个直流电源分别是什么作用?
    V1的电压是0.7V,大家应该觉得很眼熟吧,没错,他就是用来导通发射结的,而我们之前所学的只是告诉我们,V2的作用就是放大电流的能量来源【收集电子产生电流】。

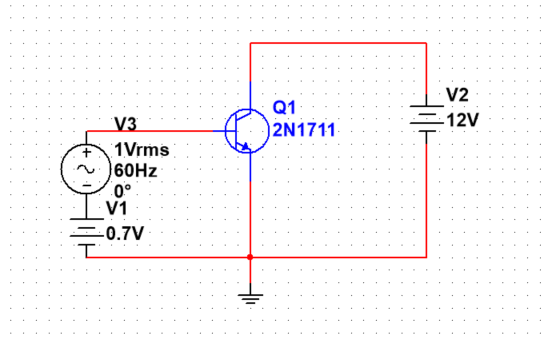

    所以我们还缺少一个被放大信号,我们通常会选择正弦信号,具体原因在信号与系统中有涉及。

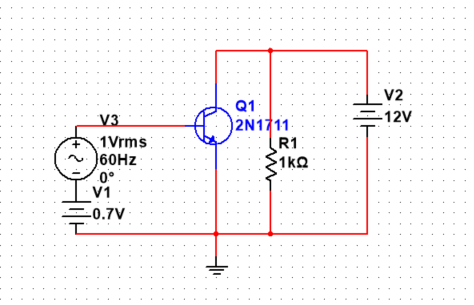

    在这里插入图片描述接下来我们将负载接入来获取放大的信号

    在这里插入图片描述
    现在是不是完成了我们整个电路了呢?

    当然没有!此刻三极管的集电极和基极直接接到了电源上,这是多么糟糕的一个设定!没有电阻来限制电流,这个三极管肯定会坏掉的!

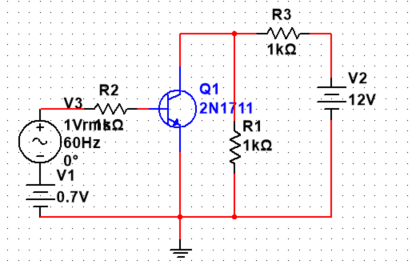

    于是我们又加入了电阻:在这里插入图片描述
    电阻的作用并不是单单的限流,如果没有电阻的存在电压会直接加在三极管的集电极和基极,这个时候电流会被电源支配着,而非我们的三极管的放大了。

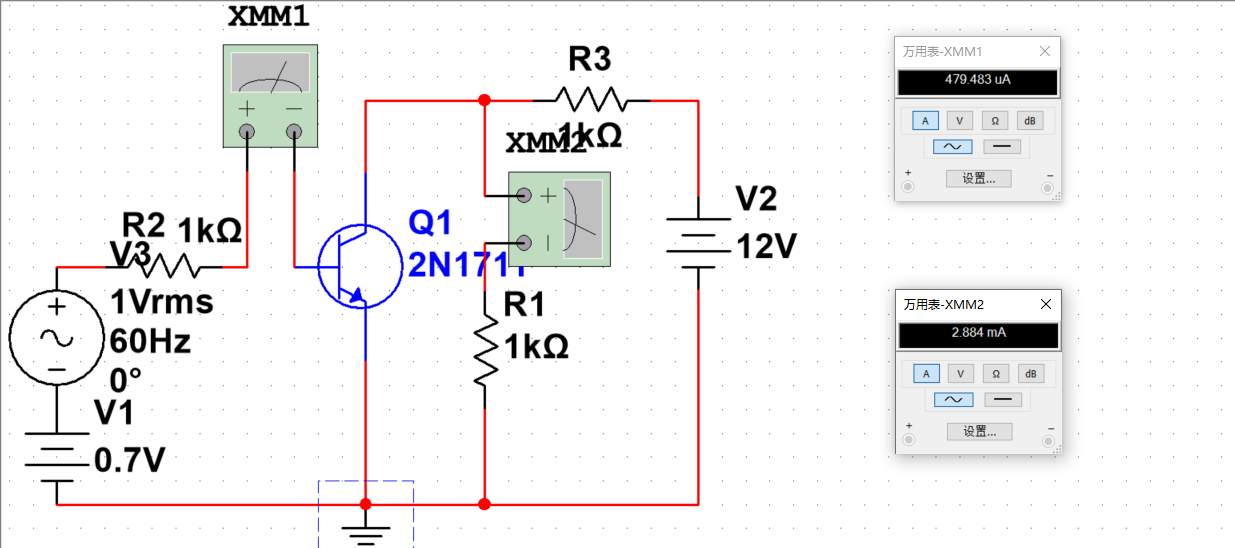

    我们在这里加入了万用表,作为电流的检测机制,接下来看看我们成不成功吧~
    在这里插入图片描述
    通过万用表我们发现,我们确认其确实有电流的放大可控制作用,但是这并不是我们想要的,那么真正的一个好的电流放大电路该怎么获得呢,在后面复习第二章开始,我们一个一个探索吧!

    在这里,我们还可以用这个特性来做一个闪烁的小灯哦:
    在这里插入图片描述
    好啦,今天就写到这吧,下次就是MOS管了,难度比较大,我可能要写上几天了。
