基于stm32单片机LCD1602显示屏的原理和驱动方法是啥啊？

基于stm32单片机LCD1602显示屏的原理和驱动方法是啥啊？能解答一下吗？基于stm32单片机LCD1602显示屏的原理和驱动方法是啥啊？能解答一下吗

• 你可以参考下这篇文章：STM32驱动LCD1602程序（调试已成功）
• 除此之外, 这篇博客: 基于STM32F103的超声波测距，LCD1602显示中的 2.LCD1602的初始化 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

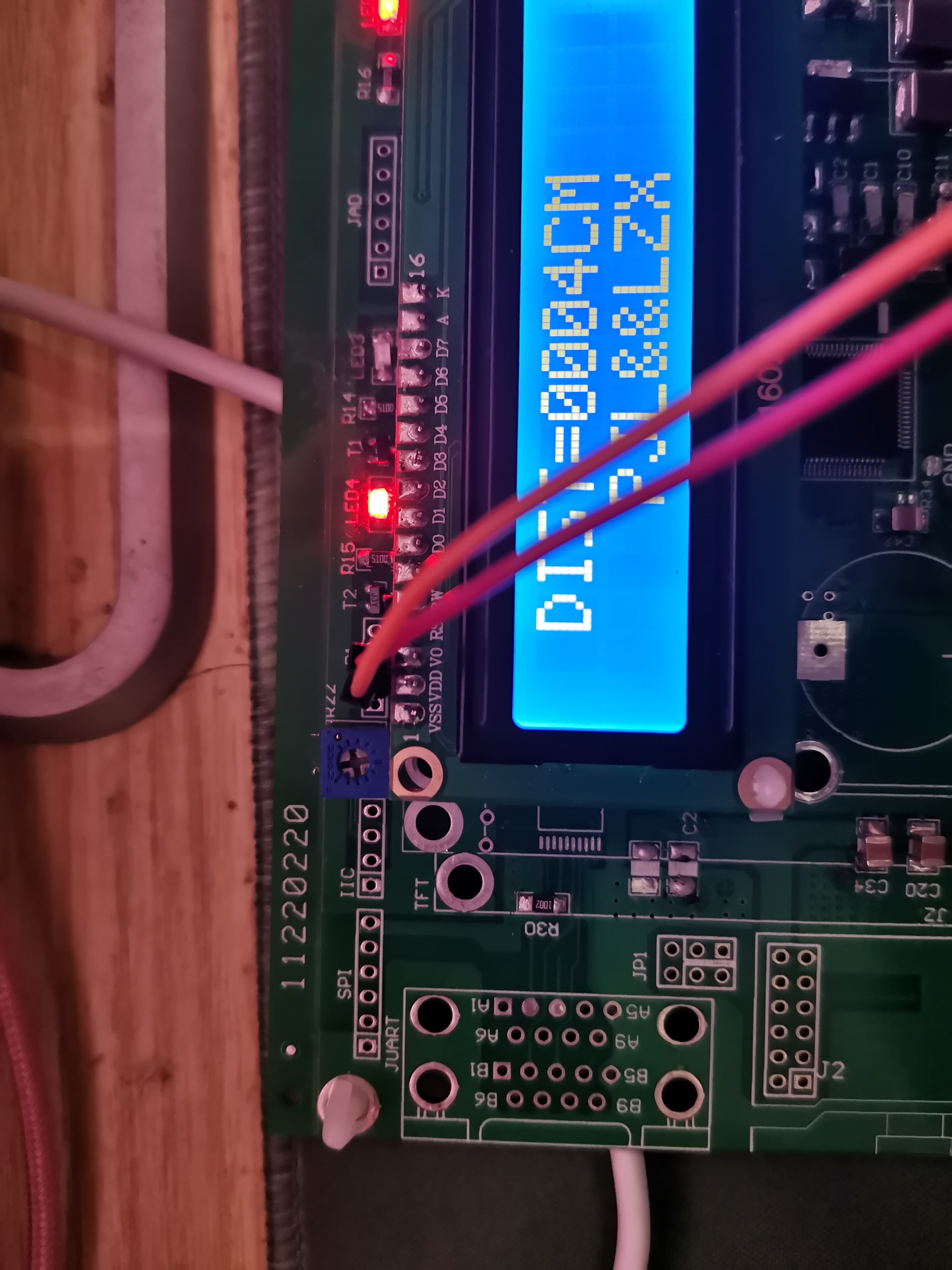

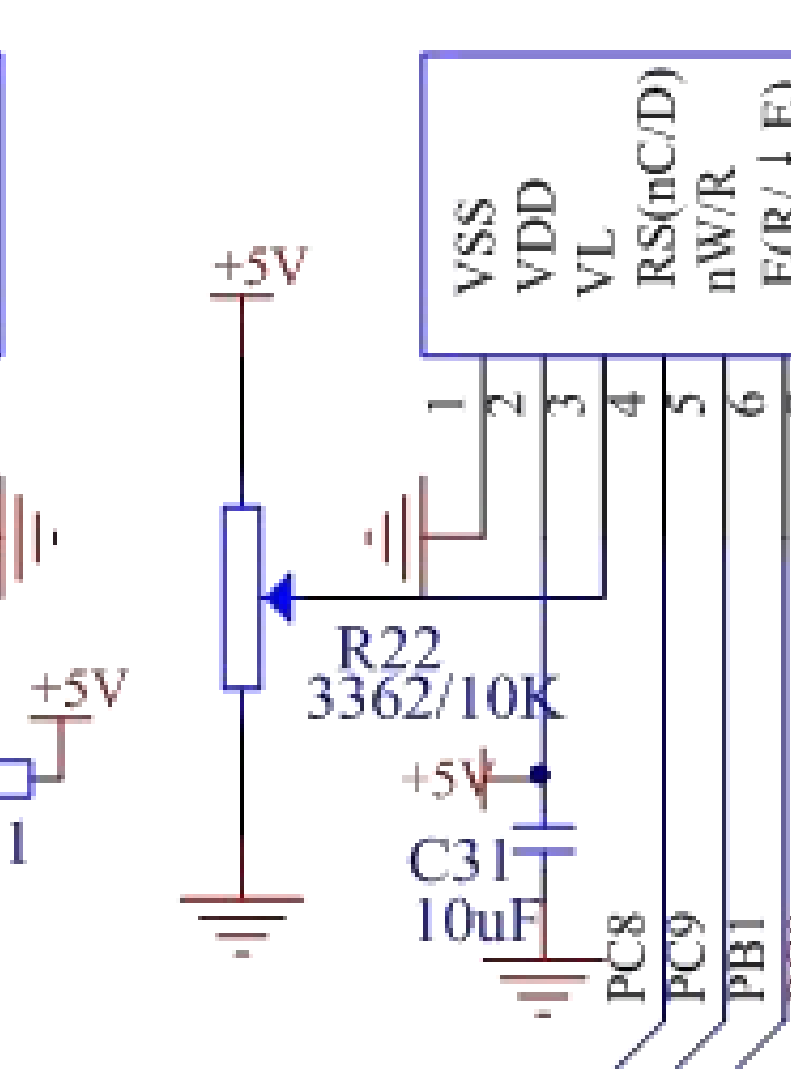

• 这东西搞了我半天，实在是太坑了，一开始写完代码初始化后lcd只亮没有显示任何东西，我就一直以为是代码问题，最后看到电路图



  这里是有个滑动变阻，用来调节lcd显示的对比度，用螺丝刀扭动R22直到有显示为止

  lcd1602.c：

  #include "lcd1602.h"
  #include "delay.h"
  #include "sys.h"


  void gpio_config()
  {
  	GPIO_InitTypeDef GPIO_InitStructure;
  	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO|RCC_APB2Periph_GPIOC, ENABLE);

  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|
  	GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9 ;

  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  	GPIO_Init(GPIOC, &GPIO_InitStructure);


      GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 ;

  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  	GPIO_Init(GPIOB, &GPIO_InitStructure);
  }

  void lcd_write_com(u8 com){
  	EN_CLR;

  	delay_us(1);
  	RS_CLR;
  	delay_us(1);
  	RW_CLR;
  	delay_us(10);

  	GPIOC->ODR = (GPIOC->ODR&0xFF00)|com;;
  	//GPIO_Write(GPIOC,com);
  	delay_us(400);

  	EN_SET;
  	delay_us(400);
  	EN_CLR;

  	delay_us(300);
  }

  void lcd_write_ascii(u8 ascii){
  	EN_CLR;

  	delay_us(1);
  	RS_SET;
  	delay_us(1);
  	RW_CLR;
  	delay_us(10);

  	GPIOC->ODR = (GPIOC->ODR&0xFF00)|ascii;
  	//GPIO_Write(GPIOC,ascii);
  	delay_us(300);
  	EN_SET;

  	delay_us(400);
  	EN_CLR;

  	delay_us(300);
  }

  void lcd_write_char(u8 x,u8 y,u8 data){
  	if(y==0){
  		lcd_write_com(0x80+x);
  	}
  	else{
  		lcd_write_com(0xc0+x);
  	}

  	lcd_write_ascii(data);
  	delay_us(500);
  }

  void lcd_write_string(u8 x,u8 y,u8* str){
  	if(y==0)
  		lcd_write_com(0x80+x);
  	else
  		lcd_write_com(0xc0+x);
  	while(*str){
  		lcd_write_ascii(*str);
  		str++;
  		delay_us(500);
  	}

  }



  void lcd_clear(){
  	lcd_write_com(0x01);
  	delay_ms(5);
  }


  void lcd_init(){


  	delay_ms(100);
  	lcd_write_com(0x38);
  	delay_ms(10);
  	lcd_write_com(0x38);
  	delay_ms(10);
  	lcd_write_com(0x38);
  	delay_ms(10);
  	lcd_write_com(0x38);
  	delay_ms(10);
  	lcd_write_com(0x08);
  	delay_ms(10);
  	lcd_write_com(0x01);
  	delay_ms(10);
  	lcd_write_com(0x06);
  	delay_ms(10);
  	lcd_write_com(0x0c);
  	delay_ms(10);
  }


  lcd1602.h:

  #ifndef __LCD1602_H
  #define __LCD1602_H


  #include "stm32f10x.h"

  #define RS_SET GPIO_SetBits(GPIOC,GPIO_Pin_8)
  #define RS_CLR GPIO_ResetBits(GPIOC,GPIO_Pin_8)

  #define RW_CLR GPIO_ResetBits(GPIOC,GPIO_Pin_9)
  #define RW_SET GPIO_SetBits(GPIOC,GPIO_Pin_9)

  #define EN_CLR GPIO_ResetBits(GPIOB,GPIO_Pin_1)
  #define EN_SET GPIO_SetBits(GPIOB,GPIO_Pin_1)


  void lcd_write_char(u8 x,u8 y,u8 data);
  void lcd_write_string(u8 x,u8 y,u8* str);
  void lcd_init(void);
  void gpio_config(void);

  #endif


  mian.c:

  #include "delay.h"
  #include "sys.h"
  #include "hcsr04.h"
  #include "lcd1602.h"
  #include "usart.h"
  u8 u1buffer[4]={0};
  static void LCD_Disp(u16 u1);
  static void user_init()
  {
  lcd_write_string(0,0,(u8*)"DIST=    cm");

  }
  int main(){
  	u16 u1;
  	u16 distance=0.0;
  	user_init();

  	delay_init();
  	NVIC_Configuration();
  	uart_init(115200);
      LCD_GPIO_Init();//lcd的引脚初始化一定要在lcd初始化之前，很重要
  	lcd_init();
  	Hcsr04Init();
  	while(1){
  			distance = Hcsr04GetLength();
              u1=distance;
  			LCD_Disp(u1);
  	}



  }
  static void LCD_Disp(u16 u1)
  {
  u1buffer[0] = u1/1000;
  u1buffer[1] = u1%1000/100;
  u1buffer[2] = u1%100/10;
  u1buffer[3] = u1%10;


  lcd_write_char(6,0,u1buffer[0]+0X30);
  lcd_write_char(7,0,u1buffer[1]+0X30);
  lcd_write_char(8,0,u1buffer[2]+0X30);
  lcd_write_char(9,0,u1buffer[3]+0X30);

  }
