#include<reg51.h>
#include<intrins.h>
sbit DS18B20_DQ=P3^3;
sbit LCD_RS = P2^0;
sbit LCD_RW = P2^1;
sbit LCD_EN = P2^2;
typedef unsigned int u8;
typedef unsigned char u16;
typedef float u4;
void LCD_busyCheck()
{
u8 sta;
P0=0xff;
LCD_RS=0;
LCD_RW=1;
do{
LCD_EN=1;
sta=P0;
LCD_EN=0;
}while((sta&0x80)!=0x80);//10000000
}
void LCD_write_x(u8 x)//写单个数据
{
LCD_busyCheck();
LCD_RS=1;
LCD_RW=0;
P0=x;
LCD_EN=1;
LCD_EN=0;
}
void LCD_write_xx(u8 *x)//写单个数据
{
while(*x)
{
LCD_write_x(*x++);//自加
}
}
void LCD_write_cmd(u8 cmd)//写命令
{
LCD_busyCheck();
LCD_RS=0;
LCD_RW=0;
P0=cmd;
LCD_EN=1;
LCD_EN=0;
}
void LCD_position(bit x,u8 y)
{
u8 position;
if(x==0)
position=0x80+y;
else
position=0xc0+y;
}
void main()
{
u8 i;
LCD_write_cmd(0x01);
LCD_write_cmd(0x38);//八位接口,两行显示
LCD_write_x(0x80);//从第一位开始显示,写地址
LCD_write_xx("Temperature : ");
LCD_write_x(0x0c);//从第二行开始显示,写地址
LCD_write_xx("TEMP: ");
for(i=0;i<2000;i++);
while(1)
{
}
}
LCD的VSS VDD VEE都悬空怎么显示。
1.实验原理:
由于LED灯是电流驱动型元器件,它的正极连的是电源的正极,它的负极连的是单片机,如果单片机输出一个低电平,就是跟GND一样的0V电压,当从正极到负极有电压差,并且电路是导通时,就会有电流通过,LED小灯因为有了电流通过,所以就可以让其发光了。

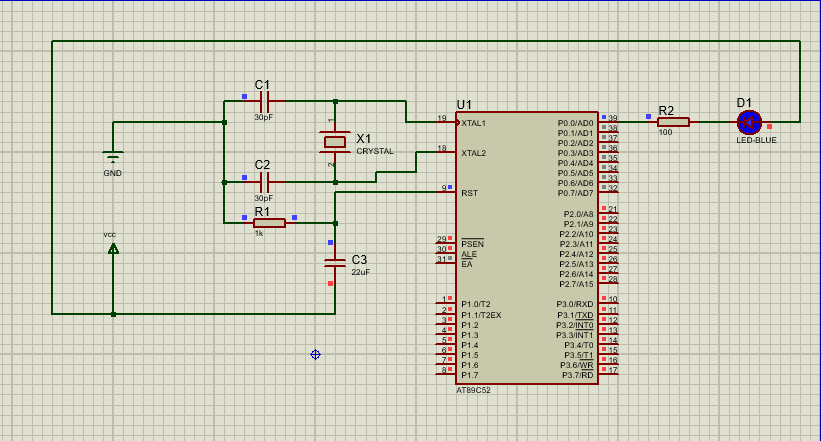

2.proteus仿真电路图:
(图中红点表示高电平+5v,蓝点表示低电平0v)
其电路图分为两个部分组成,
分别是单片机最小系统和功能电路部分
如下:

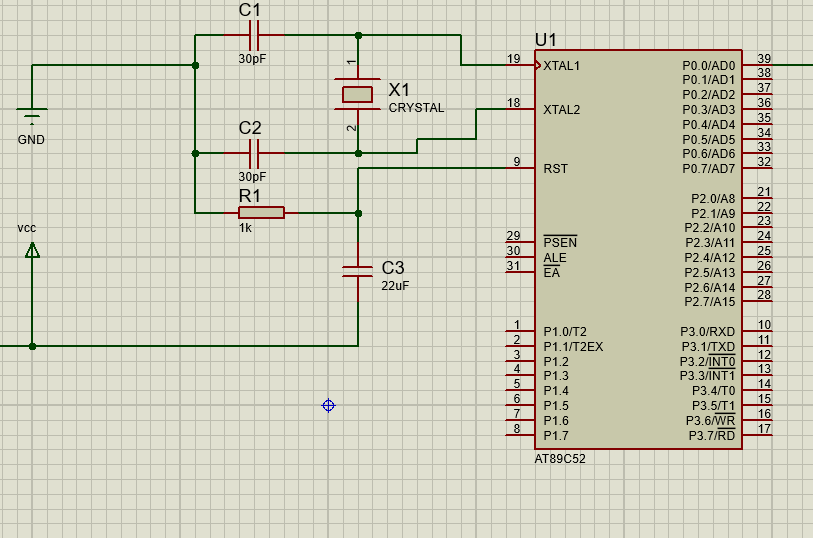

①单片机最小系统
(能使单片机正常工作的最小硬件单元电路,也称为单片机最小系统,
由三部分组成,分别是1.电源电路,2.时钟电路,3.复位电路)

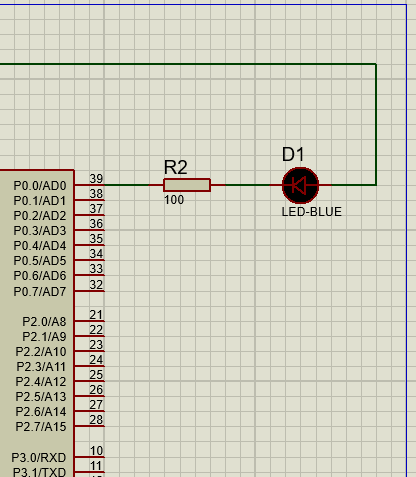

②功能电路部分:
添加电阻的原因:LED灯是电流驱动型元器件,本身不符合欧姆定律,电阻值大小几乎可忽略不计,但在所在电路上又要分担一部分电压,图中的LED灯可分担其自身的额定电压+3v。剩下的2v电压就需要一个限流电阻来分担,通过计算此电阻的阻值设为100Ω较合适。
附件:LED使用手册
3## C51代码
#include<reg51.h> //定义头文件
sbit LED=P0^0; //定义引脚
void delay(unsigned char i) //延时函数 i=1时 延时10us
{
while(i--);
}
void main() //main代表主函数,程序执行的部分
{
while(1)
{
LED=0;
}
delay(100); //延时
}
4编程容易出错的地方:
<1>必须英文输入法
<2>标点符号不能漏(如;,等)
<3>大括号要成对写
<4>区分字母大小写
<5>0和o要分清
