stm32f103vet6修改引脚功能

因为实验室板子不是同一个型号，所以引脚功能不一样，说用别的引脚代替，问题不知道怎么改软件代码里的引脚

• 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7625235
• 这篇博客你也可以参考下：stm32f103 最小系统 怎么确定硬件是好的，没有焊坏？
• 除此之外, 这篇博客: STM32F103RCT6学习笔记03——使用固件库与软件延时输出方波中的 ④运行程序，观看两个针脚输出的高低电平情况 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


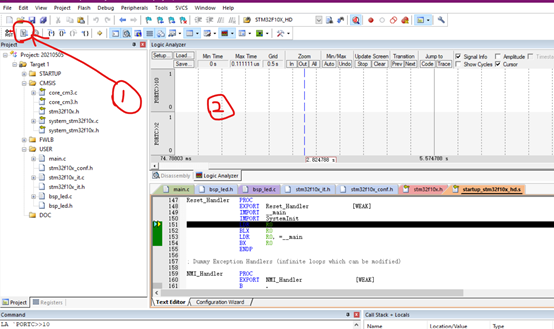

•  单击左上角①处即可开始程序运行，观察②区的波形图。

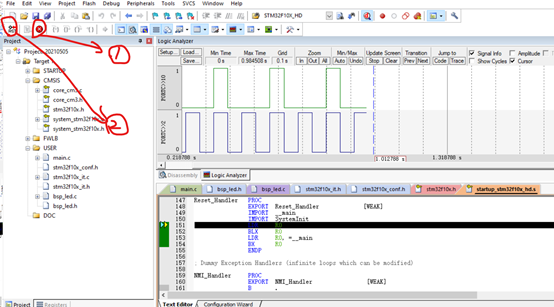

   结果如下——波形图上升沿表示针脚输出高电平，反之则输出低电平，既0与1。
   注：
   ①处为停止；
   ②处为reset，重置。
   测试就到此结束。想要退出调试页面只需要再点击一下进入调试页面的按钮即可。



• 以下回答由chatgpt基于相关博客总结生成:

  根据参考资料中的内容，修改stm32f103vet6板子上的引脚功能需要以下步骤：

  1.确定需要修改的引脚以及它所在的端口

  2.根据要修改的引脚所在的端口，查阅stm32f103vet6的数据手册，找到该端口在寄存器中的偏移地址及位段

  3.使用STM32的固件库函数进行相应的设置，具体步骤如下： - 选择相应的GPIO模式（输入或输出或复用）：GPIO_InitTypeDef.GPIO_Mode - 选择相应的输出类型（推挽或开漏）：GPIO_InitTypeDef.GPIO_OType - 选择相应的输出速度（低速、中速或高速）：GPIO_InitTypeDef.GPIO_Speed - 选择相应的上下拉模式（上拉、下拉或不用）：GPIO_InitTypeDef.GPIO_PuPd - 配置相应的引脚：GPIO_InitStructure.GPIO_Pin

  4.根据具体情况进行测试和调试

  示例代码：

  #include "stm32f10x.h"

  int main(void)
  {
      GPIO_InitTypeDef GPIO_InitStructure;

      // 使能GPIOC端口的时钟
      RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

      // 配置PC13引脚为推挽输出，且输出高电平
      GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
      GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
      GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
      GPIO_Init(GPIOC, &GPIO_InitStructure);
      GPIO_SetBits(GPIOC, GPIO_Pin_13);

      while(1);
  }


改IO口的初始化

具体要提供你的需求，比如原来用什么板子，现在用什么板子，原来是哪个引脚，现在想用哪个引脚，并提供源代码，就可以直接修改了。
