ad原理图的绘制及pcb板的制作



请问一下这个图是做什么的？其中的一些元件的元件库在网上怎么找，或者是在什么地方可以找到Altium Designer的设计等各方面的内容。

不知道你这个问题是否已经解决, 如果还没有解决的话:
  • 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7746055
  • 这篇博客也不错, 你可以看下如何用Altium Designer从PCB图中导出元件封装库？
  • 除此之外, 这篇博客: Altium Designer基础知识中的 9.封装的统一管理：原理图与PCB板的映射 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

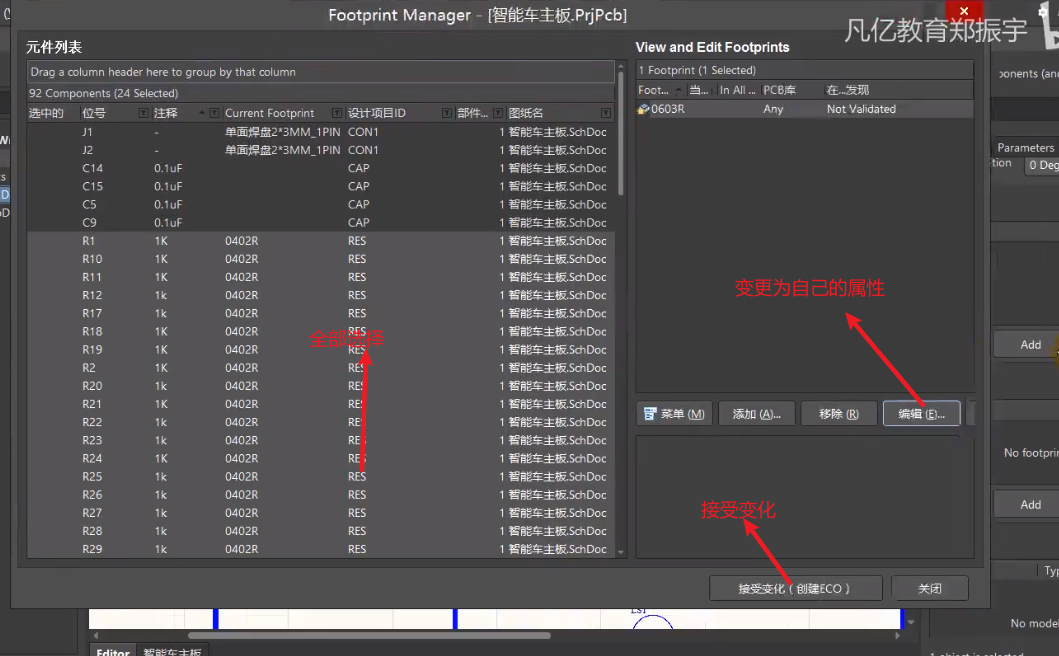

    通过封装管理器进行一个变更。

    • 在添加栏统一更改封装

    在这里插入图片描述

    • 根据boom表格对封装进行填写
  • 以下回答来自chatgpt:

    对于问题中的具体用途，需要进一步了解图纸的应用场景和细节，才能给出更准确的答案。但是就绘制ad原理图和制作pcb板的问题，可以给出以下步骤：

    1. 下载并安装Altium Designer软件。

    2. 打开Altium Designer软件，选择“Project -> Add new to project -> Schematic”创建新原理图，绘制电路图，包括电源、芯片、电阻、电容、LED、开关等元器件，并连接它们。

    3. 添加PCB文件。将电路图中的元器件自动添加到PCB文件中，进入PCB文件中排布元器件位置和连线，布局PCB层次。

    4. 在PCB文件中进行排图，对齐各个元器件，可使用Altium Designer快捷键“A -> A”进行对齐。

    5. 将PCB文件导出。在Altium Designer软件中，“File -> Export -> Gerber Files”可以将PCB文件导出为Gerber文件。在Gerber文件中包含了PCB的各个图层信息，需要通过相应软件进行解码，从而制作PCB板。

    6. 选择元器件库。可以到Altium Designer的官网上下载元器件库，也可以自己编写元器件库。

    以上是一个简单的制作PCB板过程，在具体制作中还需按照实际情况进行详细调整和优化。关于元器件库的查找和使用，可以在Altium Designer软件中的Library部分进行查找和导入。如果找不到需要的元器件库，也可以通过编写元器件库的方式自己添加。


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

这咋回答呢，看一下b站视频，学学一下就会了
