99se怎么封装,为什么在pcb中有错误

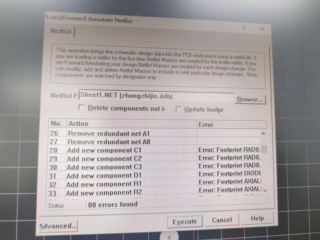

这是怎么回事啊,99se为什么在PCB中不出现元器件,还显示有错误



这里提醒你的封装库有问题了,你检查下封装库里的具体封装是不是没有添加哦。

不知道你这个问题是否已经解决, 如果还没有解决的话:
  • 以下回答来自chatgpt:

    回答:

    封装元器件并避免在PCB中出现错误需要注意以下几点:

    1. 封装时需要准确地获取元器件的尺寸、引脚位置和形状,可以通过查询元器件的手册或者通过元器件自带的尺寸/尺寸参考图进行确认。在绘制封装的过程中,需要按照元器件的实际尺寸和间距来确定封装的大小和引脚位置,还需要注意元器件的极性、标识和方向。

    2. 对于高速信号线,尽可能缩短它们的长度,减少信号传输的损耗和反射。可以采用差分布线方式、控制走线方向和角度、增加补偿电容等方式来优化布局。

    3. 根据元器件的不同类型、功率和尺寸等不同因素,合理地放置去耦电容、旁路电容和电源滤波器等元件。需要注意组件的布放位置,振荡器的下边可以放置地层,不要放其它信号或电源,并尽可能靠近使用这个时钟的芯片。所有的这些布线要用阻焊层覆盖,避免干扰和损耗。

    4. 在PCB生产之前,需要进行电气特性的仿真和分析,避免布局的失误和设计的瑕疵,以确保电路的稳定性和可靠性。

    在99SE中,正确地封装元器件的方法是:

    1. 打开99SE软件,创建一个新项目并设置PCB板的尺寸和层数等基本信息。

    2. 在PCB编辑器中打开元器件库,浏览相应的元器件并选取所需要的元器件进行封装。

    3. 点击元器件库中相应的元器件,即可进入编辑封装界面,在该界面中可以自主绘制所需要的元器件封装图形,并进行命名、调整和定位等操作。需要注意尺寸、形状和引脚位置的精确度。

    4. 完成绘制后,保存该封装并在相应的项目中进行调用和使用,即可避免在PCB中出现相关的错误。

    对于99SE的元器件封装和电路设计,还需要掌握一些基本概念和方法,例如原理图设计、PCB生产工艺、阻抗设计等,方能确保电路的稳定性和可靠性。需要实践经验和综合分析技能的支持。


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
