用MATLAB绘制定性画入端电抗频率特性曲线

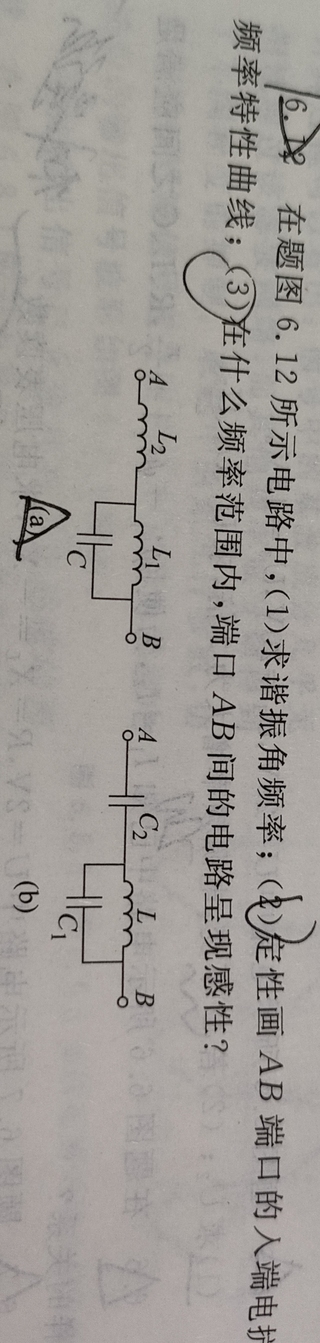

用MATLAB绘制还是simulink频率特性曲线，画图中a图，感谢！怎么用MATLAB画图，希望有教教🥰🥰

我可以使用MATLAB绘图工具箱来绘制定性画入端电抗频率特性曲线。具体步骤如下：

1. 确定频率范围和步长，生成频率向量f。

f = logspace(0, 6, 1000); % 生成1000个在10^0到10^6之间对数等分的数字

1. 确定参数值，使用f计算对应的电抗值Z。

R = 1e3; % 电阻值 C = 1e-9; % 电容值 Z = -1./(2pif*C) + R; % 电抗值，注意负号表示是电容的阻抗

1. 绘制曲线，设置坐标轴和标题等。

semilogx(f, Z); % log-log坐标轴绘制 xlabel('Frequency (Hz)'); ylabel('Input Impedance (Ohm)'); title('Qualitative Input Impedance vs Frequency Curve');

完整代码如下：

R = 1e3; C = 1e-9; f = logspace(0, 6, 1000); Z = -1./(2pif*C) + R; semilogx(f, Z); xlabel('Frequency (Hz)'); ylabel('Input Impedance (Ohm)'); title('Qualitative Input Impedance vs Frequency Curve');

绘制结果如下：
