51单片机74HC139译码地址问题

如下图所示，为什么0832的CS2到74HC139的2Y2口后，输出的A15-A12是1110？

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 给你找了一篇非常好的博客，你可以看看是否有帮助，链接：51单片机之74HC138译码器控制数码管进行100s计数
• 除此之外, 这篇博客: 51单片机硬件基础知识中的 四、74HC138 三八译码器的应用 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:




  三八译码器：把3种输入状态翻译成8种输出状态。

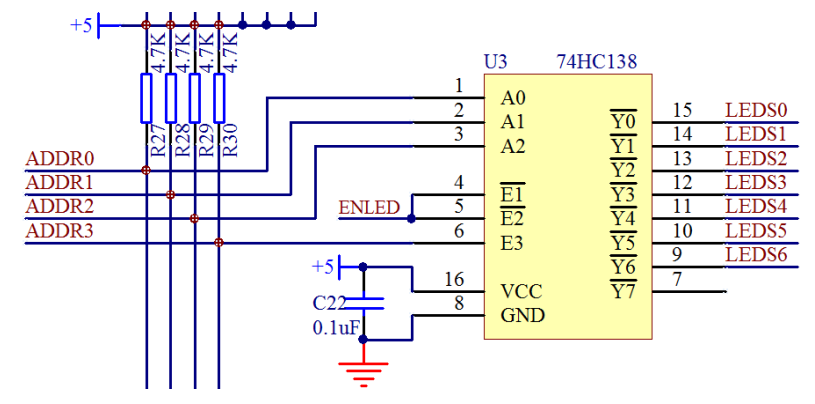

  74HC138有1~6一共是6个输入引脚，其中4、5、6这三个引脚是使能引脚。如果这三个引脚不符合规定的输入要求，Y0到Y7不管输入1、2、3引脚是什么电平状态，总是高电平。74HC13正常工作，ENLED那个输入位置必须输入低电平，ADDR3位置必须输入高电平。



  任一输出状态下，只有一个输出引脚是低电平，其他的引脚都是高电平。



  8个LED小灯的总开关三极管Q16基极的控制端是LEDS6，也就是Y6输出一个低电平时，可以开通三极管Q16，这样5V电压就会加到LED上。

• 以下回答来自chatgpt:

  答案：

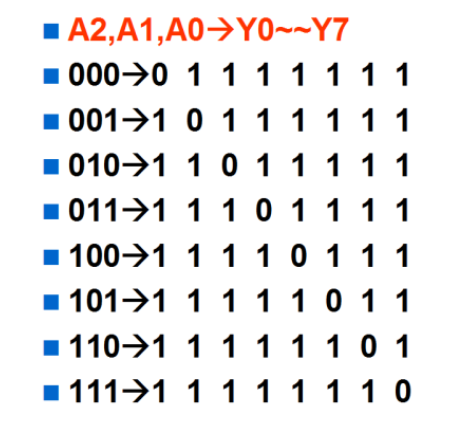

  根据参考资料中的74HC138三八译码器的真值表，当A2-A0对应的二进制值为001时，输出Y1为低电平，而A2-A0对应的二进制值为111时，输出Y7为低电平。因此，当将0832的CS2与74HC139的2Y2相连后，输出的A15-A12地址值是1110而不是1111，说明A2-A0的二进制值为011，对应输出的Y3为低电平，说明选错了输出引脚，应该将CS2与74HC139的2Y3相连。

  解决方案：将0832的CS2与74HC139的2Y3相连。

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

地址译码器74HC139是双路译码的，
由于74HC139的1G引脚接地，所以当A14和A15均为高电平的时候1Y3的引脚输出低电平，这时候2G引脚也为低电平；
要想让CS2为低电平，A13为高电平，A12为低电平
综上所述：要想片选CS2有效，A15~A12的值需要为1110
不知道以上能否理解！
