关于毫米波雷达-相机配准的代码出现点云可视化结果与实际数据不符

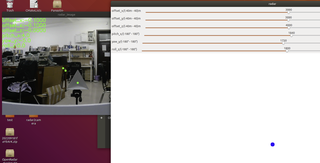

博主您好，我下载了付费代码，换成了自己的数据，pcd文件中只有一个点，但是在调节参数的时候出现了多个点云是哪里出了问题啊


建议直接私信博主吧

可能出现了以下两种情况：

  1. 数据格式不统一：您下载的代码是付费的，数据格式可能与您的实际数据不同，导致代码处理后的数据与您实际的数据不符。您可以查看代码中读取数据的部分，确保代码可以正确读取您的实际数据，并且对于文件格式、数据类型等参数进行了正确的设置。

  2. 程序逻辑问题：程序可能存在一些错误逻辑，导致处理后的数据出现异常。您可以仔细检查代码中各个处理步骤，并逐个调试，观察处理后的结果是否符合预期。有时，某个参数或部分代码逻辑可能需要精细调整或修改，才能得到正确的结果。

建议您继续深入调试，确保代码可以正确处理您的实际数据，并得到符合预期的结果。

在毫米波雷达-相机配准的代码中，点云可视化结果与实际数据不符可能有多种原因，以下是一些可能的解决方案：

检查点云数据是否正确导入和处理。您可以使用一些点云处理软件（例如PCL、CloudCompare等）来检查点云数据的格式、坐标系和数据内容，确保数据符合预期。

检查配准算法是否正确实现。您可以使用一些标准的配准算法（例如ICP、NDT等）来进行验证，确保您的配准算法实现正确，并且可以正确地将毫米波雷达和相机数据配准。

检查点云可视化代码是否正确。您可以使用一些点云可视化软件（例如MeshLab、CloudCompare等）来检查点云可视化代码的正确性，确保可视化代码正确地将点云数据渲染到画面上，并且与实际数据一致。

检查坐标系是否正确。在毫米波雷达-相机配准中，坐标系的正确性非常重要。您需要确保毫米波雷达和相机数据都采用了正确的坐标系，并且在配准过程中始终保持一致。如果坐标系不正确，则可能导致点云可视化结果与实际数据不符。

检查配准参数是否正确。在毫米波雷达-相机配准中，配准参数的选择非常重要。您需要根据实际情况来选择合适的配准参数，并进行适当的调整。如果配准参数不正确，则可能导致点云可视化结果与实际数据不符。

检查硬件设备是否正确。在毫米波雷达-相机配准中，硬件设备的正确性也非常重要。您需要确保毫米波雷达和相机设备都能够正常工作，并且在配准过程中始终保持稳定。如果硬件设备不正确，则可能导致点云可视化结果与实际数据不符。


雷达传感器下坐标转到雷达时间戳下的自身坐标系（雷达点采集时间属于雷达的时间戳）
 cs_record = self.nusc.get('calibrated_sensor', pointsensor['calibrated_sensor_token'])
 pc.rotate(Quaternion(cs_record['rotation']).rotation_matrix)
 pc.translate(np.array(cs_record['translation']))
1
2
3
转换到全局
poserecord = self.nusc.get('ego_pose', pointsensor['ego_pose_token'])
pc.rotate(Quaternion(poserecord['rotation']).rotation_matrix)
pc.translate(np.array(poserecord['translation']))
1
2
3
转换到相机时间戳下的汽车自身坐标
poserecord = self.nusc.get('ego_pose', cam['ego_pose_token'])
pc.translate(-np.array(poserecord['translation']))
pc.rotate(Quaternion(poserecord['rotation']).rotation_matrix.T)
1
2
3
转换到相机坐标系下
cs_record = self.nusc.get('calibrated_sensor', cam['calibrated_sensor_token'])
pc.translate(-np.array(cs_record['translation']))
pc.rotate(Quaternion(cs_record['rotation']).rotation_matrix.T)

你这问题直接私信博主呀，博主不一定来问答社区

该回答引用ChatGPT

根据你的描述,它似乎是关于毫米波雷达和相机的数据配准出现问题,导致点云可视化的结果与实际获取的数据不符。
对于毫米波雷达和相机的数据配准,通常会采取以下步骤:

  1. 获取毫米波雷达点云数据和相机图像数据。
  2. 计算相机内参和外参,得到相机的投影矩阵。
  3. 根据雷达点云数据计算反射点在相机图像中的像素坐标。
  4. 将雷达点云数据和相机图像进行配准,根据像素坐标将点云点映射到相机图像上。
  5. 可视化配准后的结果,点云点应与相机图像上的目标物体重合。
    出现结果不符的原因可能有:
  6. 相机内参或外参计算错误,导致反射点像素坐标计算错误,无法正确映射到图像上。
  7. 雷达点云数据和相机图像的时间戳不同步,在快速运动的情况下会导致位置偏差。
  8. if 存在系统延时,不同数据获取时间不同,也会导致位置偏差。
  9. 标定板或环境中没有足够的特征点,无法计算精确的相机外参。
  10. 存在其他硬件问题,如雷达或相机定位、定向等发生偏差。
    解决方法:
  11. 重新计算相机内参和外参,确认结果正确。或使用kalibr等工具包进行标定。
  12. 同步毫米波雷达和相机的数据时间戳,消除时间差带来的位置偏差。
  13. 在稳定的环境中进行数据获取,同时在图像和点云中添加abundant的特征点。
  14. 检查雷达和相机的固定装置,确认其位置、定向正常,没有发生变形或松动。
  15. 尝试获取室内外不同光照条件下的数据,观察结果差异以确认问题根源。
