计算机网络的路由条目问题

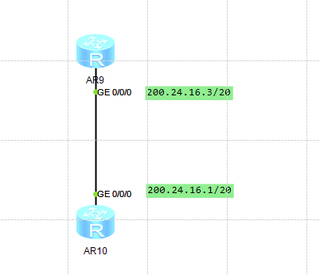

如下图所示，这样连接路由器：通过华为模拟器ENSP，
路由器AR9：GE0/0/0接口设IP为：200.24.16.3/20
路由器AR10：GE0/0/0接口设IP为：200.24.16.1/20
如图1所示



图1

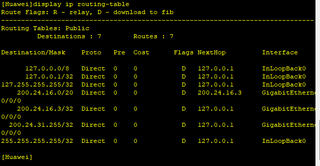

首先查看路由器AR9的路由条目：
如图2所示



图2

那么我此时新增一个静态路由，路由器AR9遇到 200.24.24.0/23 时，下一跳为路由器AR10的200.24.16.1，也即输入：
ip route-static 200.24.24.0 23 200.24.16.1
如图3所示



图3

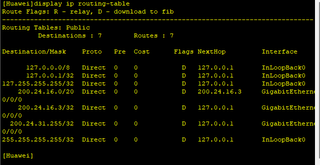

最后我将路由器AR9的路由表所有条目显示出来时，却没有刚添加的条目200.24.24.0/23，为什么呢？
如图4所示



图4

当我以为是没有添加成功时，再试了一次 ip route-static 200.24.24.0 23 200.24.16.1，结果显示已经存在
如图5所示



图5

请问到底为什么路由器AR9中： 200.24.24.0/23 时，下一跳为路由器AR10的200.24.16.1，这个路由条目在华为ENSP中无法生效呢？
于是我带着这个疑问，转用思科packet tracker模拟器
路由器AR9：Gig0/0/0接口设IP为：200.24.16.3/20
路由器AR10：Gig0/0/0接口设IP为：200.24.16.1/20
如图6所示



图6

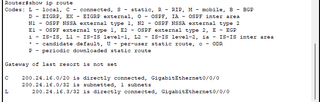

首先查看路由器AR9的路由条目：
如图7所示



图7

那么我此时新增一个静态路由，路由器AR9遇到 200.24.24.0/23 时，下一跳为路由器AR10的200.24.16.1，也即输入：
#ip route 200.24.24.0 255.255.254.0 200.24.16.1时，
如图8所示



图8

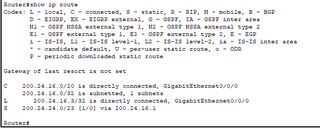

最后我将路由器AR9的路由表所有条目显示出来时，成功的出现了200.24.24.0/23这个条目
如图9所示



图9

此时我们很明显看到，用思科模拟器新增的静态路由能出现在路由表中，而华为模拟器新增的静态路由不出现在路由表中，请问这个是为什么呢，两者的路由表协议不一样吗？？

华为----直连地址----路由表：
200.24.16.0/20 //网络地址
200.24.16.3/32 //32位主机地址
200.24.31.255/32 //32位广播地址

200.24.00010000.00000000
...
...
200.24.00011111.11111111

而静态路由：ip route-static 200.24.24.0 23 200.24.16.1
200.24.00011000.00000000
这个：200.24.24.0这个前缀在直连地址的网络与广播地址范围内

这条静态路由优先级为60，直连的路由优先级为0；因为直连路由优先级优于静态，而不会加入路由表，为Inactive：

[R9]dis ip routing-table pr static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : Static
         Destinations : 1        Routes : 1        Configured Routes : 1

Static routing table status : <Active>
         Destinations : 0        Routes : 0

Static routing table status : <Inactive>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

    200.24.24.0/23  Static  60   0          R    200.24.16.1     GigabitEthernet
0/0/0

若以该静态路由的前缀配置成接口地址会提示（路由器一个网段只能配置在一个接口）：

[R9]int lo0
[R9-LoopBack0]ip add 200.24.24.1 23
Info: A similar IP subnet already exists. Please verify the current IP subnet de
sign.
[R9-LoopBack0]dis th
[V200R003C00]
#
interface LoopBack0
 ip address 200.24.24.1 255.255.254.0
#
return
[R9-LoopBack0]ip add 200.24.24.254 23
Info: A similar IP subnet already exists. Please verify the current IP subnet de
sign.
[R9-LoopBack0]

非常感谢您，但是我有一个问题 ：您的回答中有这样一句话：
这条静态路由优先级为60，直连的路由优先级为0；因为直连路由优先级优于静态，而不会加入路由表
我认为可能也不太正确。

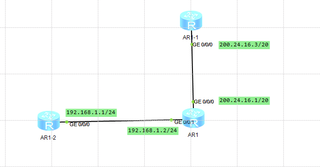

请看下面这样一个拓扑：


图中，路由器AR1的 GE 0/0/0的IP地址为：200.24.16.1/20，那么直连路由，形成一个网段 200.24.16.0/20，优先级为0，出接口是GE 0/0/0
此时新增一个路由信息：200.24.16.0/23，下一跳路由为到路由AR1-2的192.168.1.1
使用这个代码输入： ip route-static 200.24.16.0 23 192.168.1.1

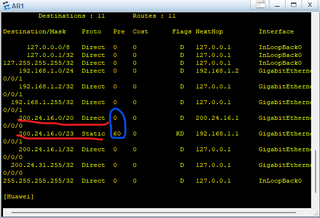

最后查看AR1的路由表信息为下图


此时看到静态路由优先级为60，直连的路由优先级为0，这两条路由信息也是共存的。

十分感谢。

因为华为有路由汇总的概念，200.24.16.0/20这条路由已经包含了200.24.16-31.0，所以配置的路由只要是这个范围内的都是不会显示的。

清理一下路由缓存，检查一下华为模拟器的版本，确保使用最新的版本


这里的第一个路由条目：192.168.1.0/24 接口0：
从图可以知道，R1的左边是一块橙色区域的网络，其网络号为192.168.1按照之前的影响可以说成为192.168.1.0于是乎，这块橙色的区域的电脑主机号范围为192.168.1.1~192.168.1.254（另外192.168.1.0和192.168.1.255分别是网络号以及广播号，在网络拓扑中该两个ip是不存在的）。也就是说从接口0跳出去后，身处网络号为192.168.1的主机或其他设备。
这里的第二个路由条目：10.0.0.0/30 接口1：
也就是说从接口1跳出去，可以身处网络号为10.0.0的主机，因为前缀号为30，由32-30=2，那么只有2^2=4个主机号，其中网络号：10.0.0.0,广播号：10.0.0.3,另外两个主机号：10.0.0.1和10.0.0.2。
这里的第三个路由条目：192.168.2.0/24 10.0.0.2：
因为这个目的网络是192.168.2.0/24,于是其 主机号为192.168.2.1~192.168.2.254（另外192.168.2.0和192.168.2.255分别是网络号和广播号,网络拓扑中，这两个ip是不存在的）；
这个在指定的网络区域在图中是位于最右边的淡紫色区域；
因为要跳到这个区域，但是R1路由器和该淡紫色区域相隔了很多路由，因此可以通过先跳到其他路由，并且保持目的网络不变，达到中转的效果（比如说这个R1便是希望先通过R1跳到R2，再从R2跳到R3,再从R3跳进淡紫色网络区域）。于是可以先跳进R2中,而我们需要思考从R2的哪个端口进入，明显是R2的端口0，而端口0的地址是10.0.0.2,于是下一跳便是10.0.0.2；
