esp-idf环境 esp32s3芯片点亮一块1.54寸单色墨水屏用spi协议点不亮，求解答

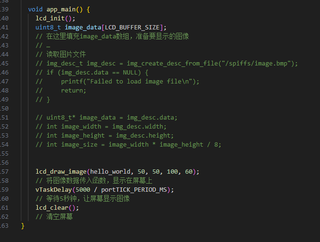

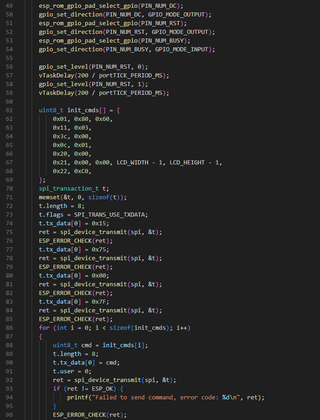

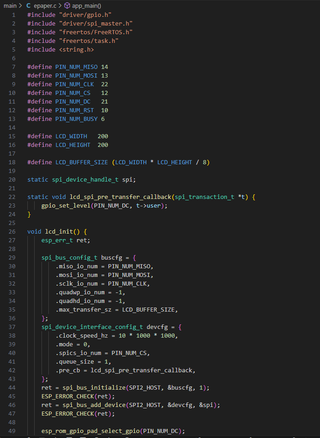

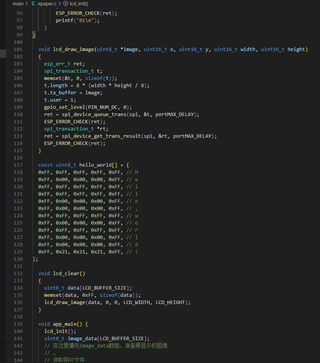

这个是代码和引脚图，求解答我也用了i2c进行点亮，也不行，希望各位多多指教，刷图，点亮都行

从您提供的代码中，我没有看到有关连接到1.54寸单色墨水屏的代码。因此，我建议您检查以下内容：

确认您连接了正确的引脚。请参考您使用的1.54寸单色墨水屏的数据手册，查找正确的引脚连接方式。

确认您已经正确初始化了SPI总线。请参考ESP-IDF文档，查找如何初始化和配置SPI总线。

确认您已经正确设置了SPI的时序和模式。请参考您使用的1.54寸单色墨水屏的数据手册，查找正确的SPI时序和模式设置。

确认您已经正确设置了1.54寸单色墨水屏的驱动器芯片。请参考您使用的1.54寸单色墨水屏的数据手册，查找正确的驱动器芯片型号和设置。

检查您的代码，确保您已经正确使用SPI接口来与1.54寸单色墨水屏通信。请参考ESP-IDF文档中关于使用SPI接口通信的示例代码，确保您的代码逻辑正确。

你的程序里并没有操作屏幕啊，只是简单读取里芯片信息并显示，然后反复重启。

参考思路：
1、接口的配置：1.54寸单色墨水屏使用SPI0接口。
2、通信协议：1.54寸单色墨水屏使用Master模式。
3、SPI时钟频率：1.54寸单色墨水屏使用24MHz时钟频率。
4、SPI数据格式：1.54寸单色墨水屏使用8位数据格式。
5、SPI片选信号：1.54寸单色墨水屏使用CE0片选信号。
以上都确认OK，那就要检查下ESP32-S3芯片和屏幕之间的连接是否良好

如果您使用的是ESP-IDF环境搭配ESP32S3芯片，想要使用SPI协议驱动1.54寸单色墨水屏，应该遵循以下步骤：

确认连接方式

首先，需要确认1.54寸单色墨水屏SPI接口的连接方式是否正确。通常，1.54寸单色墨水屏的驱动芯片为ST7528或SSD1608，其中SPI接口的MISO、MOSI、CLK、CS、DC、RST等接口需要连接到ESP32S3芯片对应的引脚上。

現在市場上常見1.54寸黑白墨水屏有2种接口类型，一种是4线SPI接口，另一种是3线SPI接口，确认好单色墨水屏的接口类型，确定连接方式。

配置IDF环境

在使用ESP-IDF环境时，需要在menuconfig中进行相关配置，以确保SPI控制器的设置正确。常规的SPI控制器配置包括主从模式、时钟频率、传输大小、位序等，需要根据1.54寸单色墨水屏的规格进行相应的配置，一般来说这些配置信息可以在墨水屏的数据手册中找到。

程序设计

在程序设计时，需要确保SPI的初始化、通讯等操作正确。通常，需要定义SPI设备，并进行初始化，然后通过spi_device_transmit函数来发送数据，具体的函数可以查看ESP-IDF的API文档。

具体的实现方法可能有所不同，需要结合具体的硬件设备和规格手册进行调整。

建议您检查以下几个方面：

接口互联是否正确：请检查墨水屏与芯片的接口连接是否正确，硬件接法、线路连接以及电源电压等信息是否匹配。
接口设置是否正确：需要通过注册的方式，分配所有的SPI信号引脚，并检查SPI主控引脚与单色墨水屏的控制引脚是否相互匹配。
驱动程序是否正确：需要编写SPI数据传输程序，并使用SPI Transmit函数将数据发送到墨水屏上。

通过仔细检查硬件连接以及协议设置，您可以更好地使用ESP-IDF环境来驱动1.54寸单色墨水屏。

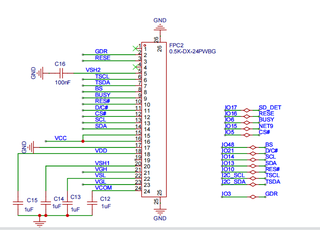

最后一张图是墨水屏连接硬件的引脚图


void ds_screen_gpio_init(){
    gpio_config_t io_conf;
    //disable interrupt
    io_conf.intr_type = GPIO_PIN_INTR_DISABLE;
    //set as output mode
    io_conf.mode = GPIO_MODE_OUTPUT;
    //bit mask of the pins that you want to set,e.g.GPIO18/19
    io_conf.pin_bit_mask = SCREEN_GPIO_OUTPUT_CS_SEL;
    //disable pull-down mode
    io_conf.pull_down_en = 0;
    //disable pull-up mode
    io_conf.pull_up_en = 0;
    //configure GPIO with the given settings
    gpio_config(&io_conf);//初始化片选

    //bit mask of the pins that you want to set,e.g.GPIO18/19
    io_conf.pin_bit_mask = SCREEN_GPIO_OUTPUT_DC_SEL;
    //configure GPIO with the given settings
    gpio_config(&io_conf);//初始化D/C

    //bit mask of the pins that you want to set,e.g.GPIO18/19
    io_conf.pin_bit_mask = SCREEN_GPIO_OUTPUT_RES_SEL;
    //configure GPIO with the given settings
    gpio_config(&io_conf);//复位

    io_conf.intr_type = GPIO_INTR_NEGEDGE;//这里为啥要用下降沿来进行中断触发，存疑
    //bit mask of the pins, use GPIO4/5 here
    io_conf.pin_bit_mask = SCREEN_GPIO_INTPUT_BUSY_SEL;
    //set as input mode
    io_conf.mode = GPIO_MODE_INPUT;
    //enable pull-up mode
    io_conf.pull_up_en = 1;
    gpio_config(&io_conf);

}

看你这电路图是用的2个i2c接口，i2c接口读取寄存器的值与手册上是一样吗？确保了i2c时序的正确性了吗？
