基于esnp配通网络

实现分部总部以及总部各VLAN间的通信，采用RIP或者OSPF协议

这是有什么问题？

  • 这篇博客: OSPF、RIP、vlan、单臂路由综合实验中的 三层交换 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • SW2的配置和SW1如出一辙，讲f1/0接口配置为trunk模式，其他接口为access模式，读者可参考”单臂路由“一节的SW1配置；

    主要是配置SW3，SW3的vlan子接口我们在”IP地址配置“一节中完成，下面将f1/0配置为trunk模式。

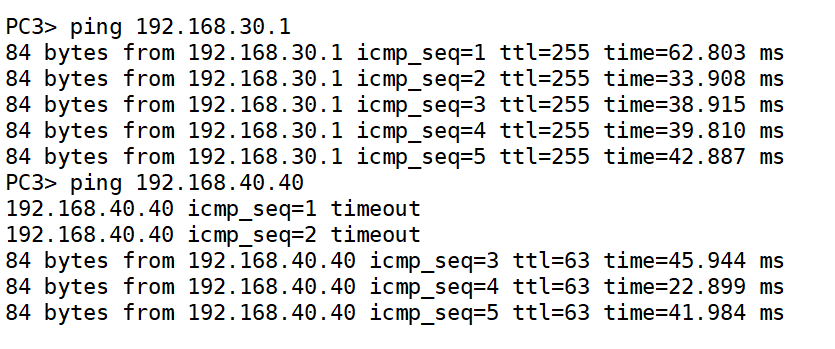

    PC3ping网关、pingPC4：
    在这里插入图片描述

    成功，三层交换配置完成。

在总部和分部的出口路由器下配置ospf
首先启用ospf 1
进入区域0 area 0
宣告网段 network x.x.x.x x.x.x.x（子网需要反掩码）
即可实现通信，仅供参考

实现分部总部以及总部各 VLAN 的通信可以采用 RIP 或 OSPF 协议。以下是一个可能的网络拓扑图和配置示例：

RIP或OSPF协议配置示例

在该拓扑中，分部和总部之间使用了不同的子网，并且每个 VLAN 都在总部的交换机上进行了配置。为了实现 RIP 或 OSPF 协议的运行，需要进行以下操作：

  1. 配置子网地址

为了实现不同子网内的通信，需要在每个 VLAN 中设置唯一的子网地址，以帮助区分不同的子网。

例如，在总部交换机上配置 VLAN100 和 VLAN200 的子网地址：

ip address 192.168.1.1 255.255.255.0
ip address 192.168.2.1 255.255.255.0
  1. 启用 RIP 或 OSPF 协议

如果使用 RIP 协议，则需要配置每个路由器上的 RIP 路由器进程，并将相邻路由器的地址添加到 routing table 中。例如，在总部的路由器上启用 RIP：

router rip
version 2
network 192.168.1.0
network 192.168.2.0

如果使用 OSPF 协议，则需要配置每个路由器上的 OSPF 路由器进程，并将相邻路由器的地址添加到 OSPF 网络中。例如，在总部的路由器上启用 OSPF：

router ospf 1
network 192.168.1.0 0.0.0.255 area 0
network 192.168.2.0 0.0.0.255 area 0
  1. 为 VLAN 配置网关

为了在不同 VLAN 之间进行通信，必须为每个 VLAN 配置一个网关地址。例如，在总部交换机的 VLAN100 和 VLAN200 中配置网关：

vlan 100
  name Sales
  ip address 192.168.1.1 255.255.255.0

vlan 200
  name Engineering
  ip address 192.168.2.1 255.255.255.0
  1. 为每个 VLAN 分配端口

为了使每个 VLAN 只能访问自己的网络，必须将端口配置为相应的 VLAN。例如：

interface FastEthernet0/1
 switchport mode access
 switchport access vlan 100

interface FastEthernet0/2
 switchport mode access
 switchport access vlan 200

通过这些配置，就可以实现分部总部以及总部各 VLAN 的通信。RIP 或 OSPF 将路由器与交换机之间的网络互联，并通过 VLAN 和子网地址将数据包路由到正确的 VLAN。
