关于#AD原理图#的问题，如何解决？

这是一个火灾报警器的AD原理图，本人对每个模块的工作方式不太了解，希望大家能讲解一些各个模块的工作方式和功能。

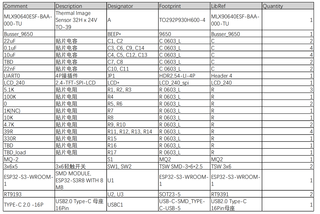

以下是原理图和BOM表



  1. ESP32-S3-WROOM-1：这可能是Espressif Systems公司的一款具有Wi-Fi和蓝牙功能的微控制器，常用于各种物联网（IoT）设备，如智能家居设备、可穿戴设备和安全系统等。

  2. MQ-2：这是一种气体传感器，用于检测多种不同的气体，包括甲烷、丁烷、丙烷、乙烷、一氧化碳以及醇、烟、氨气等，常用于安全监测系统，例如燃气泄漏检测器。

  3. MLX90640ESF-BAA-000-TU：这是Melexis公司制造的一款红外温度传感器阵列，具有32x24像素的分辨率。这个传感器可以测量-40到300度的温度，并且可以用于各种应用，例如热成像、人体温度测量、火焰检测等。

  4. Buzzer_9650 (BEEP)：这是一个蜂鸣器，常用于发出声音或音乐，例如在系统启动、错误警告等特定事件发生时。

  5. LCD液晶显示器，一种常见的显示技术，广泛应用于电视、计算机显示器、仪表板、移动设备等许多场合。

  6. RT9193：这是由RichTek公司制造的一款低压差线性稳压器，可以提供最高300mA的输出电流，广泛应用于各种低电压应用。

  7. JP1 UART0：这可能是一个UART接口，可能是指板上的某个物理连接器（如跳线JP1）。UART是通用异步收发器（Universal Asynchronous Receiver/Transmitter）的简称，它是一种常见的串行通信协议。

该回答引用GPT与博主@晓码自在合作编写：

AD转换原理图的问题,我的理解和建议如下:

  1. AD转换器简介:
    AD转换器是将模拟信号转换成数字信号的设备,它的主要功能是采样和量化。采样是将连续的模拟信号在一定的时间间隔内获取信号的瞬时值,量化是将采样得到的值映射到一定范围内的离散值。
  2. AD转换的主要指标:
  • 分辨率:能表示的数值级别,比如8位AD可以表示2^8=256个量化级别
  • 采样率:单位时间内对模拟信号取样的次数,直接决定最大可转换频率
  • 量化误差:量化过程引入的误差
  • 功耗:AD转换器工作时消耗的功率
  1. AD转换原理图解析:
    原理图中主要包含运算放大器、比较器、DAC、编码器等部件。运算放大器用于放大输入模拟信号;比较器用于与DAC产生的参考电压进行比较;比较结果被编码器转化为数字CODE,此CODE就是AD转换的结果。
    通过调整DAC的参考电压,并比较输入信号与其大小,能够在一定范围内找到输入信号所对应的CODE,达到模拟信号到数字信号的转换。
  2. 常用的AD转换架构:
  • 并行比较AD:使用2^n-1个比较器同时与输入信号比较,转换时间短但硬件复杂
  • 串行比较AD:只使用1个比较器,通过变化参考电压逐渐逼近输入信号,转换时间长但简单
  • 积分型AD:通过积分输入信号达到量化,无需DAC,简单高精度

综上,AD转换器通过采样、比较和量化实现模拟与数字信号的转化,选择不同架构可以在速度、精度与简单度间做权衡。

火灾报警器的AD原理图，主要包括以下几个关键部分：
【你看下能不能对应找出这些关键器件先。】
1、传感器：传感器将检测到的信号转换为电信号，传输到后续电路中。
2、信号处理电路：信号处理电路主要负责将传感器传来的信号进行放大、滤波等处理，以便后续电路能够更好地进行处理。
3、AD转换器：AD转换器是将模拟信号转换为数字信号的电路。
4、控制芯片：它将AD转换器传来的数字信号进行处理，并根据预设的算法判断是否发生了火灾。如果控制芯片判断发生了火灾，它将启动报警器进行报警。
5、报警器：报警器是火灾报警器的输出设备。

对着原理图，根据bom单，一个模块一个模块的查芯片手册，就能了解系统的功能了。
