cadence virtuoso 蒙特卡洛结果如何导出？(标签-gin|关键词-CSV)

**cadence virtuoso 蒙特卡洛结果如何导出？

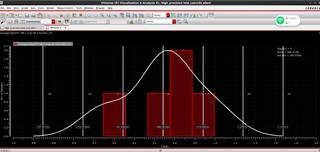

已经仿真完成得出了蒙特卡洛仿真的结果如下图，需要导出CSV格式的文件进入origin进行绘制，请问需要如何操作？



**

该回答引用GPT与博主@晓码自在合作编写：
在Cadence Virtuoso的Analog Design Environment中完成蒙特卡洛仿真后,可以按以下步骤将结果导出为CSV格式文件:

  1. 点击仿真结果窗口顶部的“Save Data”按钮,选择“Save Entire Data File”。
  2. 在弹出的“Save Data File”窗口中,选择“CSV”作为“File Format”。
  3. 点击“Browse”选择要保存的CSV文件路径和名称。格式为“*.csv”。
  4. 在“Options”选项卡下,选择适当的“Value Delimiter”和“Data Delimiter”。通常“,”和“\t”分别作为数值分隔符和数据分隔符。
  5. 点击“OK”导出CSV格式数据文件。
  6. 在Origin或Excel中打开刚才导出的CSV文件,X轴为仿真时间,Y轴为信号实际值。可使用该数据绘制蒙特卡洛仿真结果图。

需要注意,如果仿真数据量较大,直接使用“Save Entire Data File”选项导出完整数据文件体积也会相对较大。这时可以选择只导出显示在结果窗口内的数据来节省空间,具体步骤为:

  1. 调整仿真结果窗口的X轴和Y轴范围,只显示感兴趣的数据段。
  2. 点击“Save Data”按钮,选择“Save Visible Data”选项。
  3. 后续步骤同上,选择CSV格式并指定文件名导出可见数据。
  4. 在Origin/Excel中读取该CSV文件,只包含显示在结果窗口内的仿真数据,文件体积会更小。

希望以上信息能帮助您成功导出Cadence Virtuoso仿真结果为CSV格式数据文件。
