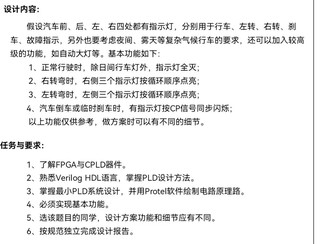

用verilog hdl 设计一个汽车车灯控制系统具体要求如下:
以下是设计:
module car_lights(
input clk, // 时钟信号
input reset, // 复位信号
input day_light, // 日间行车灯开关信号
input right_turn, // 右转灯开关信号
input left_turn, // 左转灯开关信号
input brake, // 刹车灯开关信号
input fault, // 故障指示灯开关信号
output reg car_light, // 行车灯控制信号
output reg right_light, // 右转灯控制信号
output reg left_light, // 左转灯控制信号
output reg brake_light, // 刹车灯控制信号
output reg fault_light // 故障指示灯控制信号
);
reg [1:0] state; // 状态寄存器
reg [3:0] count; // 计数器
reg cp; // CP信号
// 状态定义
parameter S_IDLE = 2'b00;
parameter S_RIGHT = 2'b01;
parameter S_LEFT = 2'b10;
parameter S_BRAKE = 2'b11;
always @(posedge clk or posedge reset) begin
if (reset) begin
state <= S_IDLE;
count <= 4'd0;
cp <= 1'b0;
car_light <= 1'b0;
right_light <= 1'b0;
left_light <= 1'b0;
brake_light <= 1'b0;
fault_light <= fault;
end else begin
case (state)
S_IDLE: begin
if (day_light) begin
car_light <= 1'b1;
end else begin
car_light <= 1'b0;
end
right_light <= 1'b0;
left_light <= 1'b0;
brake_light <= brake;
fault_light <= fault;
if (right_turn) begin
state <= S_RIGHT;
count <= 4'd0;
end else if (left_turn) begin
state <= S_LEFT;
count <= 4'd0;
end else if (brake) begin
state <= S_BRAKE;
count <= 4'd0;
end else begin
state <= S_IDLE;
count <= 4'd0;
end
end
S_RIGHT: begin
if (day_light) begin
car_light <= 1'b1;
end else begin
car_light <= 1'b0;
end
right_light <= count[1];
left_light <= 1'b0;
brake_light <= cp;
fault_light <= fault;
count <= count + 1;
if (count == 4'd3) begin
count <= 4'd0;
end
if (!right_turn) begin
state <= S_IDLE;
count <= 4'd0;
end
end
S_LEFT: begin
if (day_light) begin
car_light <= 1'b1;
end else begin
car_light <= 1'b0;
end
right_light <= 1'b0;
left_light <= count[1];
brake_light <= cp;
fault_light <= fault;
count <= count + 1;
if (count == 4'd3) begin
count <= 4'd0;
end
if (!left_turn) begin
state <= S_IDLE;
count <= 4'd0;
end
end
S_BRAKE: begin
if (day_light) begin
car_light <= 1'b1;
end else begin
car_light <= 1'b0;
end
right_light <= 1'b0;
left_light <= 1'b0;
brake_light <= cp;
fault_light <= fault;
count <= count + 1;
if (count == 4'd3) begin
count <= 4'd0;
end
if (!brake) begin
state <= S_IDLE;
count <= 4'd0;
end
end
endcase
end
end
always @(posedge clk ) begin
if (reset) begin
cp <= 1'b0;
end else begin
cp <= ~cp;
end
end
endmodule
具体报错如下:

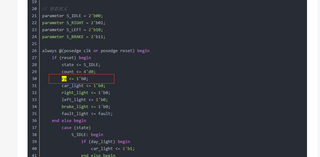

把图片中的这一行代码删除掉
