cfx后处理的时候 速度矢量为什么会穿过几何模型呢？

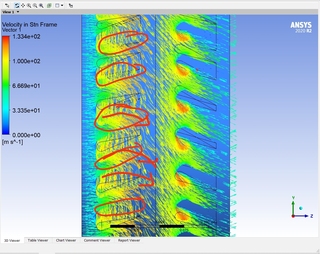

cfx后处理用vector看矢量图时候 为什么会有速度矢量穿过几何模型呢

以下答案由GPT-4.0Plus大模型与博主A努力中.......共同编写：
在cfx后处理中用vector看矢量图时,速度矢量穿过几何模型的现象通常有以下几个原因:

1. 矢量图显示方式选择错误。如果选择以顶点法线方向或元素法线方向显示矢量图,由于不同 part 的法线方向不同,会造成矢量图显示不连续,看上去像穿过模型。应选择“按流场方向”或“按坐标轴方向”显示矢量图。
2. 网格质量不高。网格划分不细致足够,不同单元内速度变化较大,造成矢量图显示不连续。解决方法是增加网格密度。
3. 速度单元值提取位置选择错误。如果速度值提取位置选择在单元边界或角点上,由于速度梯度较大,不同单元检测到的速度值相差较大,导致矢量图显示不连续。应选择单元内部稍微偏离中心的位置提取速度值。
4. 时间步长选择过大。如果时间步长较大,在两个时刻单元内速度变化较大,也会造成矢量图显示不连续的现象。解决方法是减小时间步长。
5. 速度值过大或变化过快。速度值过大或速度梯度变化过快,也容易在矢量图上显示为穿模效果。此时需要检查速度值的物理准确性。
6. 后处理变量选择错误。有可能选择了错误的变量或方向进行矢量图显示,导致显示效果不正确。检查所选变量及方向是否与预期一致。

综上,出现速度矢量穿过几何模型的现象,通常与矢量图显示方式、网格质量、变量选择及采样位置等因素有关。对于CFD结果的后处理分析,选择合适的变量、采样位置和显示方式是很重要的。
