怎么画短路保护原理图

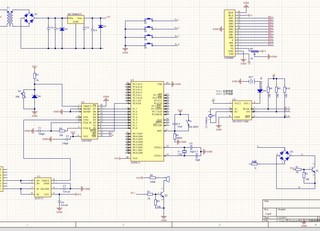

我不知道怎么把图一画的运用到总电路图里，用三极管做的短路保护开关，我之前是结合在电源电路中，但LS说是错的，要保护直流那段，我是第一次画电路图，不太能理解LS说的，请各位DL帮帮忙，应该怎么运用
- 这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/7734538
- 您还可以看一下 陈槐老师的软件测试全栈系列课程课程中的 使用ls 命令列出目录中的内容小节, 巩固相关知识点
- 以下回答来自chatgpt:
我不是电路设计专家，但我可以提供初步的建议：
确定短路保护原理：一般来说，三极管可以用来作为短路保护开关，当负载电流超出一定范围时，三极管被导通，从而将电路中的电流引导到负载以外的地方，从而保护负载和电路。具体的短路保护原理可以参考相关的电路设计手册和教材。
确定直流段：在电路中，AC部分和DC部分通常需要分别考虑。确定需要进行短路保护的直流段，可以画出其电路图并标注相关的参数，例如电压、电流、阻抗等等。
确定三极管的参数：在短路保护开关中，三极管的参数需要根据直流段的参数进行选择和计算，例如根据直流电流和电压确定三极管的最大额定电流和功率，根据直流电阻的大小确定三极管的驱动电路的参数等等。
画出短路保护开关的电路图：根据短路保护原理和直流段的参数，可以画出三极管短路保护开关的电路图。尽量用简单清晰的方式标注各个元器件和连接方式，可使用相关的电路设计软件，如Eagle、Altium、KiCAD等等。
组装和测试：在画出电路图后，需要进行电路元件的选型和组合，以及布板和焊接等工作。完成后进行测试，检验短路保护效果。
在电路设计和组装过程中，要特别注意电路中各个元器件的参数和连接方式，确保电路的稳定性和安全性。在遇到不确定的问题时，可以参考相关的电路设计手册和教材，或寻求相关专业人员的帮助。
