根据流程图用plc写出梯形图(随堂测试水平)

要求
1200系列
标注对应的地址的输入输出变量
不一定要运行出来，根据流程图作出梯形图即可

这篇博客也许可以解决你的问题👉 ：【工控老马】电气控制与PLC技术之生产流水线小车控制程序课程设计讲解

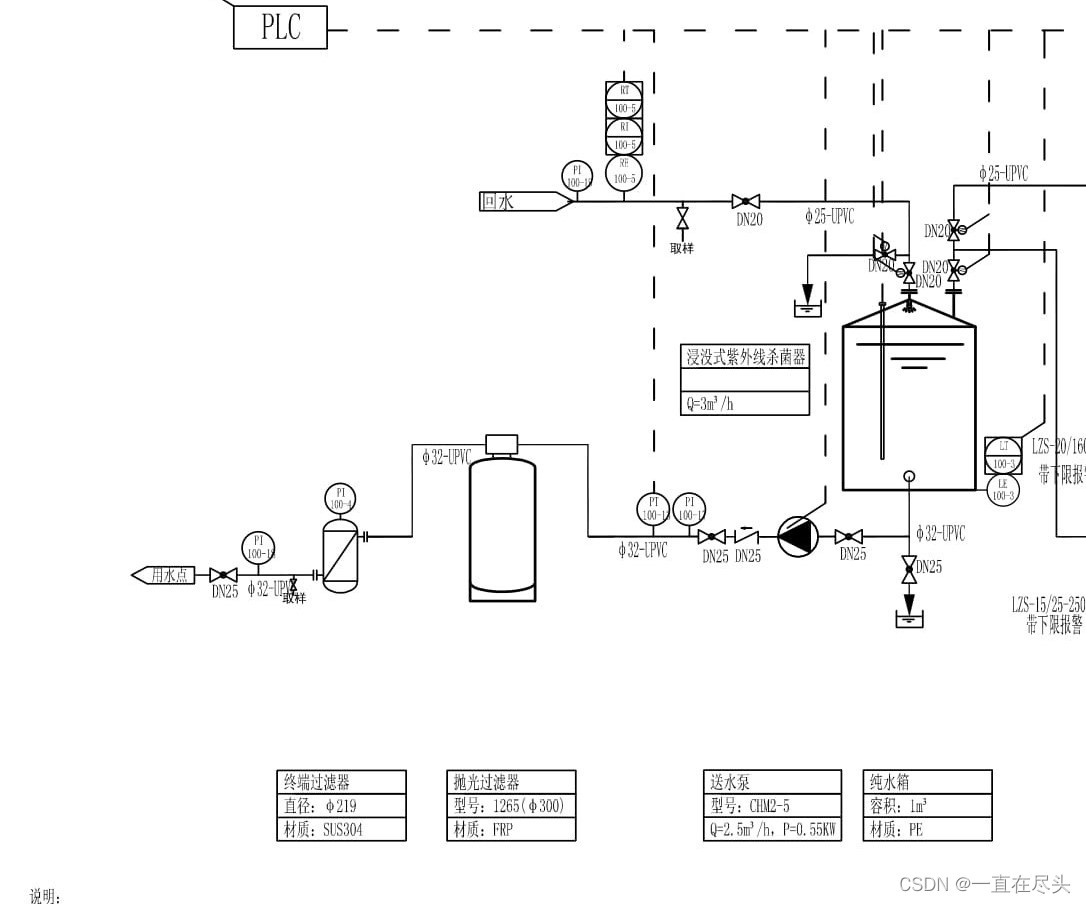

除此之外, 这篇博客: 西门子PLC编程之⑥数字量模拟量点位梳理中的 3、超纯水循环输送系统点位梳理： 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

用途	品名	规格型号	控制方式	点位类型	点数
测量纯水箱液位高度	液位传感器	4-20ma，量程3米,316L	两线制	模拟量输入	1
输送超纯水	输送泵	AC380V,0.55KW,316L	24V中间继+变频器	数字量输出	1
变频器附带的频率模拟量控制				模拟量输出	1
输送泵变频器附带的报警信号				数字量输入	1
测量输送压力	压力传感器	4-20ma，1.0Mpa,316L	两线制	模拟量输入	1
测量回水电阻	电阻率仪	4-20ma，0-18.25MΩ*cm，316L	两线制	模拟量输入	1
回水不合格排放	电磁阀	AC220V，316L	DC24V中间继电器	数字量输出	1
回水合格进纯水箱	电磁阀	AC220V,316L	DC24V中间继电器	数字量输出	1
浸没式紫外杀菌	紫外灯	DC,120W,石英灯罩	DC24V中间继电器	数字量输出	1
系统散热	风散	AC220V,120*120mm	DC24V中间继电器	数字量输出	1
小计				数字量输入	1
				数字量输出	6
				模拟量输入	3
				模拟量输出	0

以下回答由chatgpt基于相关博客总结生成:
根据提供的参考资料，PLC是一种通用自动控制装置，具有强大的功能和可靠性，常用于控制工业设备或生产过程。能否在随堂测试中使用1200系列的PLC，取决于该PLC的功能是否满足随堂测试的控制要求。以下是一些可能的步骤来完成梯形图的制作：
1. 确定随堂测试的控制要求，包括需要控制的设备和所需的输入输出信号。
2. 根据控制要求选择合适的1200系列的PLC，并确定所需的输入输出口。
3. 根据控制要求设计PLC程序，包括输入输出端子的分配方案、程序指令和梯形图。
4. 利用PLC编程软件进行程序设计，对每一个输入输出口进行确认，根据程序流程进行模拟测试，使用仿真软件调试程序。
5. 根据程序指令用PLC编程软件组织好逻辑关系，画出对应的梯形图，并在图中标注对应的输入输出变量地址。
以下是参考代码示例（以Siemens TIA Portal为例）：
```
1. 根据控制要求选择S7-1200系列的PLC，并确定所需的输入输出口：选择S7-1200 CPU1214C DC/DC/RLY，该PLC具有14个数字输入口（DI）和10个数字输出口（DO）、4个模拟输入口（AI）和2个模拟输出口（AO）。

2. 设计PLC程序：根据控制要求设计PLC程序，包括输入输出端子的分配方案、程序指令和梯形图。

输入输出端子的分配方案：
- DI1：按键1输入
- DI2：按键2输入
- DO1：指示灯1输出
- DO2：指示灯2输出

程序指令：
- LD I0.0 ：按键1输入
- LD I0.1 ：按键2输入
- AND ：与逻辑运算符
- OUT Q0.0 ：指示灯1输出
- OR ：或逻辑运算符
- OUT Q0.1 ：指示灯2输出

梯形图如下所示：
|--I0.0--( )--+
|             |
|             |--( )--OUT-Q0.0
|             |
|--I0.1--( )--+
|             |
|             |--( )--OUT-Q0.1
|             |
+-------------+
```
需要注意的是，以上代码示例仅供参考，具体的随堂测试要求和设备控制情况可能不同，因此需要根据实际情况进行相应的调整和修改。另外，对于PLC程序的编写和调试，需要具备一定的PLC编程和调试技能，需要对PLC原理、常用控制指令和编程软件有一定的了解。
