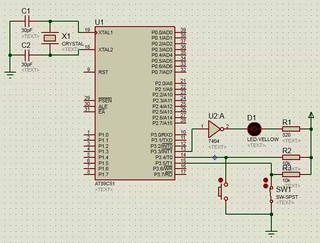

能不能用汇编语言写一个51单片机控制灯的闪烁,其中有两个按键,按键按下灯亮,按一次按钮则改变灯闪烁的频率,电路图如下
每次更新驱动之后都需要重启才能生效
故障修复日志:
2020.04.04 我一开始更新了蓝牙驱动并没有成功,后来更新IO驱动之后成功。现在推测可能是Win10的更新使得我的驱动出现了问题,导致蓝牙的端口号在操作系统中出现问题。虽然整个IO的运行没有问题,可以通过USB拷贝文件,但是唯独蓝牙的端口出现问题。
2020.05.26 又一次遇到同样的蓝牙问题,但是仅仅更新前两个驱动没有用处,于是有一次打电话给dell,被告知需要尝试更新BIOS驱动,之后解决了问题
询问售后如果以后遇到同样问题如何处理,得到以下答复。
该类故障的处理手段及顺序为:
我每次出现问题都是在更新升级WIN10之后,虽然并不是一更新立即蓝牙失效,但是一般没过几天,所以各位可以考虑通过关闭电脑中的WIN10升级来彻底杜绝蓝牙问题=
我可以为您提供如下解决方案:
1.根据电路图,使用汇编语言编写程序实现灯的闪烁功能,具体步骤如下:
(1)初始化单片机端口,将需要控制的LED对应的端口设置为输出模式;
(2)进入一个死循环,反复执行LED灯亮和灭的操作,实现闪烁效果;
(3)根据需要,添加两个按键,分别对应控制LED灯亮和改变LED闪烁频率的功能,按键值可通过端口读取得到,然后进行相应的处理即可。
以下是示例代码:
org 0x0000
MOV P1,#00000000B ; P1口设置为输出模式
LOOP:
SETB P1.0 ; LED灯亮
ACALL DELAY ; 延时一段时间
CLR P1.0 ; LED灯灭
ACALL DELAY ; 延时一段时间
SJMP LOOP ; 无限循环
DELAY:
; 此处编写延时函数
RET
END
2.添加按键的代码示例:
org 0x0000
MOV P1,#00000000B ; P1口设置为输出模式
MOV P3,#11111111B ; P3口设置为输入模式,对应按键的位置设置为高电平(使用上拉电阻)
LOOP:
JB P3.1, LIGHTON ; 检测按键1是否被按下,是则跳转到控制LED灯亮的代码
JB P3.2, CHGFREQ ; 检测按键2是否被按下,是则跳转到改变LED闪烁频率的代码
SETB P1.0 ; LED灯亮
ACALL DELAY ; 延时一段时间
CLR P1.0 ; LED灯灭
ACALL DELAY ; 延时一段时间
SJMP LOOP ; 无限循环
LIGHTON:
SETB P1.0 ; LED灯亮
SJMP LOOP ; 跳回循环
CHGFREQ:
; 改变LED闪烁频率的代码
SJMP LOOP ; 跳回循环
DELAY:
; 此处编写延时函数
RET
END
3.关于数字存储器(RAM)和程序存储器(ROM)的使用,可以先通过汇编语言编写简单程序,然后利用烧录器将程序烧录到ROM中。在程序中可以使用RAM存储需要读取或修改的数据,具体可以使用定义未知数据个数的数组的方法来实现。
4.关于电路特性测试仪的问题,根据您提供的参考资料,可能存在电角度误差、电阻误差等问题,需要根据具体情况进行分析和解决。可以对电路进行逐个部分的检测,找到问题所在并进行修复。
5.对于按键输入后数码管显示的问题,可能是由于按键输入不成功或显示程序出现问题导致的,需要检查相应的代码或硬件连接是否出现问题。
6.最后,需要注意语法上的错误,例如:缺少分号、括号不匹配、错用注释等,都可能导致编译出错或程序运行异常。因此,在编写程序时需要仔细检查代码并进行调试。
以下回答参考GPT并且由Bony-整理:
可以使用汇编语言编写一个51单片机控制灯的闪烁的程序。下面是一个简单的示例程序,其中使用了P3.5和P3.6作为按键输入,P1.0控制LED灯的亮灭。按下P3.5键后,LED灯亮;按下P3.6键后,改变LED灯的闪烁频率。
; 初始化设置
ORG 00H
MOV P1, #0FFH ; P1口输出高电平,LED灯熄灭
MOV P3, #0FFH ; P3口输入模式
MOV TMOD, #01H ; 定时器T0工作模式为模式1
MOV TH0, #4 ; 定时器T0的初值为4
MOV TL0, #4 ; 定时器T0的初值为4
SETB TR0 ; 定时器T0开始计时
SETB IE ; 开启中断
START:
JB P3.5, LED_ON ; 判断P3.5按键是否按下,如果按下,则跳转到LED_ON
JB P3.6, CHANGE_FREQ ; 判断P3.6按键是否按下,如果按下,则跳转到CHANGE_FREQ
SJMP START ; 如果没有按下按键,则一直等待按键按下
LED_ON:
CLR P1.0 ; LED灯亮
SJMP START
CHANGE_FREQ:
CPL TH0 ; 改变定时器T0的初值,实现改变闪烁频率的功能
CPL TL0
SJMP START
; 定时器T0中断服务程序
TIMER0_ISR:
CPL P1.0 ; LED灯状态取反
RETI ; 返回中断
以上代码中,P3.5和P3.6被设置为输入模式,当按下P3.5时,执行LED_ON代码段,将P1.0清零,LED灯亮起;当按下P3.6时,执行CHANGE_FREQ代码段,改变定时器T0的初值,从而改变LED灯的闪烁频率。TIMER0_ISR是定时器T0的中断服务程序,每次定时器T0计时完成后,LED灯状态取反。
注意,以上程序需要根据具体的硬件电路进行调整。如果需要进一步了解如何在51单片机上控制LED灯的闪烁,请参考相关的教程或书籍。
