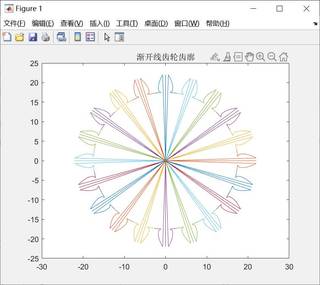

我在网上找的代码然后自己修改了一下,画出来的齿廓不太对
hd = pi/180;
N = 10;
ra = (z/2 + ha1) * m;
rb = 0.5 * z * m * cos(a * hd);
rf = (z/2 - ha1 - c1) * m;
rw = (z/2 - ha1) * m;
theta_yalijiao = tan(a * hd) - a * hd;
alpha_A = acos(rb/ra);
theta_A = tan(alpha_A) - alpha_A;
beta_A = pi/(2 * z) - (theta_A - theta_yalijiao);
alpha_W = acos(rb/rw);
theta_W = tan(alpha_W) - alpha_W;
beta_W = pi/(2 * z) - (theta_W) - theta_yalijiao;
%计算渐开线齿廓左侧各点的坐标
r = rw : (ra - rw)/N : ra;%计算渐开线齿廓左侧各点的失径
alpha = zeros(1, 1000000);
theta = zeros(1, 1000000);
beta = zeros(1, 1000000);
x1 = zeros(1, 1000000);
y1 = zeros(1, 1000000);
for i = 1 : (N + 1)
alpha(i) = acos(rb/r(i));%计算渐开线齿廓左侧各点的压力角
theta(i) = tan(alpha(i)) - alpha(i);%计算渐开线齿廓左侧各点的展角
beta(i) = pi/(2 * z) - (theta(i) - theta_yalijiao);%计算渐开线齿廓左侧各点的坐标角度
x1(i) = - r(i) * sin(beta(i));%计算渐开线左侧各点的坐标
y1(i) = r(i) * cos(beta(i));
end
%计算齿廓左侧其它各点的坐标
xf = - rf * sin(beta_W);%计算左侧齿根曲线上F点的坐标
yf = rf * cos(beta_W);
xe = - rf * sin(pi/z);%计算左侧齿根曲线上E点的坐标 齿根圆角用
ye = rf * cos(pi/z);
xc = 0;%计算齿顶曲线C点的坐标
yc = ra;
x1 = [xe, xf, x1, xc];%合并左侧各段曲线的坐标
y1 = [ye, yf, y1, yc];
%计算齿廓右侧各点的坐标
x2 = - x1;%镜像得到右侧各段曲线的坐标
y2 = y1;
x2 = rot90(x2);%将右侧各段曲线的坐标次序倒置,变成[xc,x1,xf,xe]
x2 = rot90(x2);
y2 = rot90(y2);
y2 = rot90(y2);
x = [x1, x2];%合并左右两侧的坐标
y = [y1, y2];
plot(x, y);%绘制一个完整齿廓
hold on;
%通过坐标变换将齿形曲线绕中心依次旋转得到其它的齿形
delta = zeros(1, 1000000);
for i = 1 : (z - 1)
delta(i) = i * 2 * pi/z;%齿轮转角
xy = [x', y'];%齿轮曲线坐标
Al = [cos(delta(i)), sin(delta(i));
-sin(delta(i)), cos(delta(i))];
xy = xy * Al;%旋转后齿轮曲线坐标
plot(xy(:,1), xy(:,2));
hold on;%绘制齿轮
end
title('渐开线齿轮齿廓');
hold on;
