怎么通过模糊PID实现双轴跟踪

基于单片机的光伏板双轴追光控制系统设计，单片机用的是STM32F103C8T6，光敏模块是一个光敏电阻和一个阻值为10k的电阻串联，怎么用模糊PID算法达到光强的最大利用率，找到光强最大的点啊

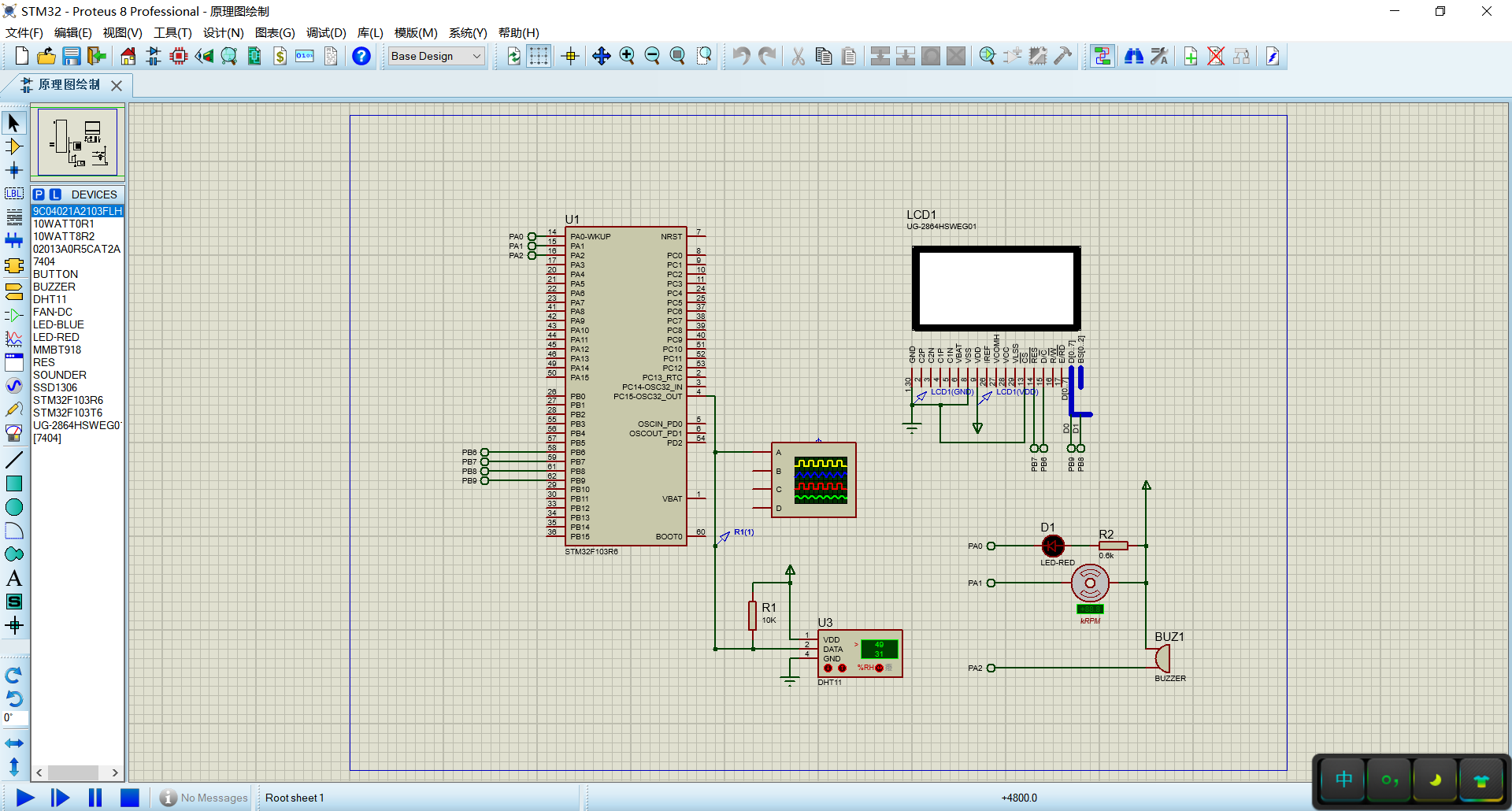

• 这篇博客: STM32控制风扇转动、蜂鸣器响停、光敏电阻光强读取、温湿度传感器控制中的 本文以STM32F103R6为例 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


•

• 以下回答由chatgpt基于相关博客总结生成:

  我可以给您一些建议，来设计基于单片机的光伏板双轴追光控制系统，并使用模糊PID算法来提高系统的追踪效果以及找到最大光强点。

  步骤1: 确定系统方案

  首先，您需要确定整个系统的方案，包括硬件和软件方案。硬件方案要根据光伏板大小和重量，选择合适的直流电机和传感器来控制双轴。软件方案要设计电机和传感器控制程序，以及模糊PID算法。此外，您需要正确连接光伏板，光敏模块和单片机。

  步骤2: 设计模糊PID算法

  在PID算法的基础上，改进的模糊PID算法可以实现更好的控制效果。它将传感器检测到的误差信号经过模糊化处理后作为输入量，通过相关规则映射到输出量上，从而快速且准确的调节电机转速以控制光伏板的两轴转向。因此，您需要了解模糊PID算法的工作原理和具体实现方法，包括模糊化，规则库，模糊推理和解模糊等过程。

  步骤3: 实现模糊PID算法

  在STM32F103C8T6单片机上，您可以使用C语言和Keil等软件来实现模糊PID算法。您需要编写程序，实现传感器输入量的读取，模糊化处理，规则库的建立，模糊推理，解模糊，电机控制等功能。在编写程序时，要尽量考虑程序的效率和可靠性，避免出现延时和死循环等问题。

  步骤4: 测试和调试系统

  在实现模糊PID算法后，您需要对系统进行测试和调试。您可以通过手动设置光源位置和光照强度来验证系统是否能准确地追踪光源，并实现最大光强点的搜索。您也可以通过对系统参数的调整，来提高系统对光源的跟踪效果并进一步优化系统性能。

  总结：

  针对使用模糊PID算法设计基于单片机的光伏板双轴追光控制系统的问题，我提供了以下解决方案：

  步骤1：确定系统方案，包括硬件和软件方案。

  步骤2：设计模糊PID算法，包括模糊化处理，规则库，模糊推理和解模糊等过程。

  步骤3：实现模糊PID算法，使用C语言和Keil等软件编写程序。

  步骤4：测试和调试系统，验证系统是否能准确地追踪光源并实现最大光强点的搜索。择优最小功耗条件是否成立可以由模型模拟。 每一步都需要着眼于效率和可靠性。
