Verilog序列检测问题

请教一下为什么上板子时，我把计数那段雨具单独写一个always块，res就一直为0，根本没计数。如下：

module detect(
    input clk,
    input rst,
    input[15:1] SW,
    output reg[2:0] res
);

    reg[2:0] tmp;
    reg[15:1] sec;

    //初始化
     always @(posedge clk) begin
        if(!rst) begin
            tmp=3'b000;
            res=3'b0;
            sec=SW;
            end
        else if(sec>0) begin
            tmp={tmp[1:0],sec[15]};
            sec=sec<<1;
            end
        else  tmp=3'b0;
    end

    //计数
    always @(posedge clk) begin
        if(tmp==3'b101) begin
            res=res+1;
            tmp=3'b000;
        end
    end
endmodule

但是我把他放进第一个always块中，就能计数了，请问这是为什么呀？

module detect(
    input clk,
    input rst,
    input[15:1] SW,
    output reg[2:0] res
);

    reg[2:0] tmp;
    reg[15:1] sec;

    //初始化
     always @(posedge clk) begin
        if(!rst) begin
            tmp=3'b000;
            res=3'b0;
            sec=SW;
            end
        else if(sec>0) begin
            tmp={tmp[1:0],sec[15]};
            sec=sec<<1;
            if(tmp==3'b101) begin
              res=res+1;
              tmp=3'b000;
            end
            end
        else  tmp=3'b0;
    end


endmodule

res 和 tmp 这两个变量必须在同一个always 中赋值。
verilog 是个描述硬件电路的语言。当这俩变量在多个always 中赋值，相当于多个芯片的输出连在一起短路了。

  • 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7742980
  • 除此之外, 这篇博客: 01.高质量的Verilog描述方法中的 三、电路设计需要注意的基本事项 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

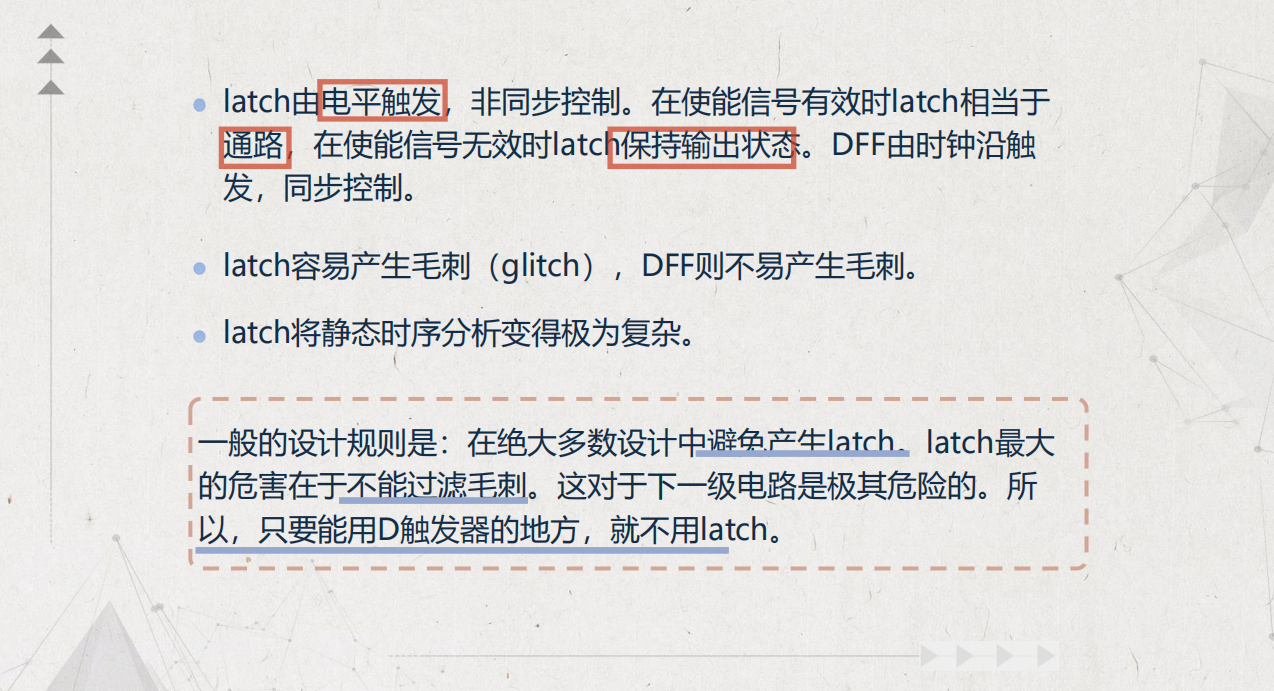

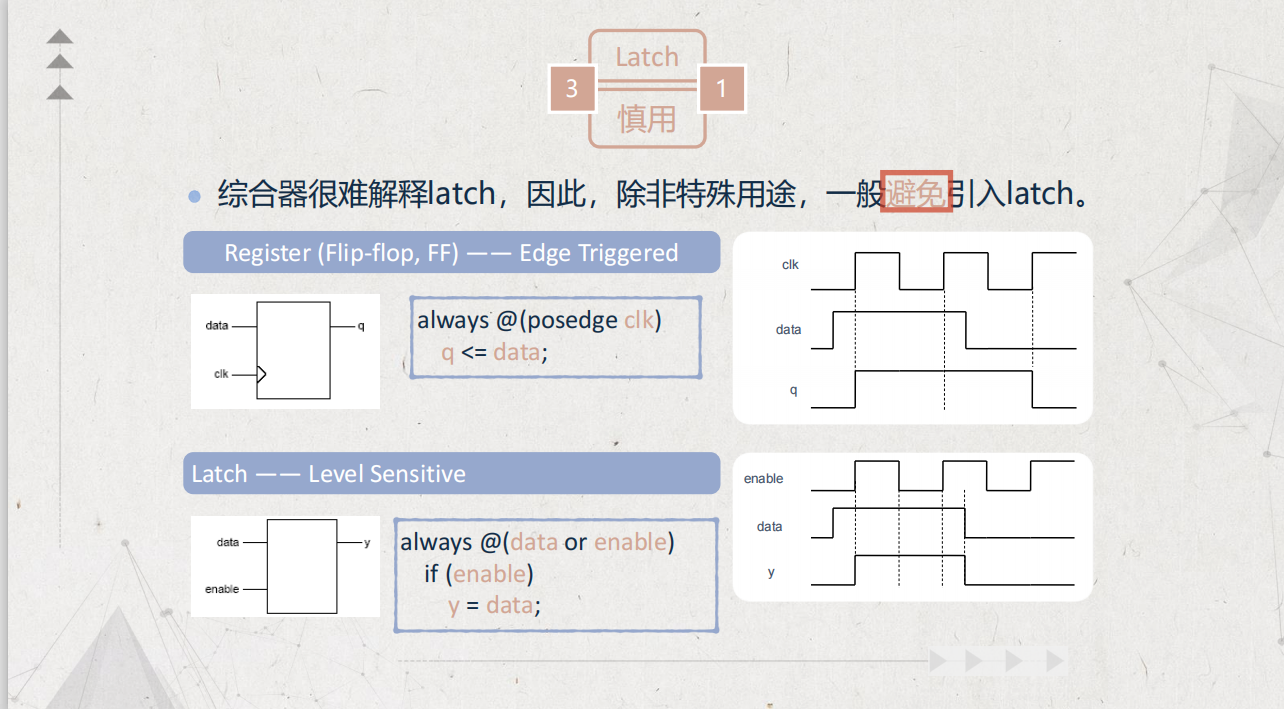

    1. 慎用 latch。逻辑综合工具很难解释 latch，因此，除非特殊用途，一般避免引入 latch。

    image-20220304201738458

    image-20220304202542498

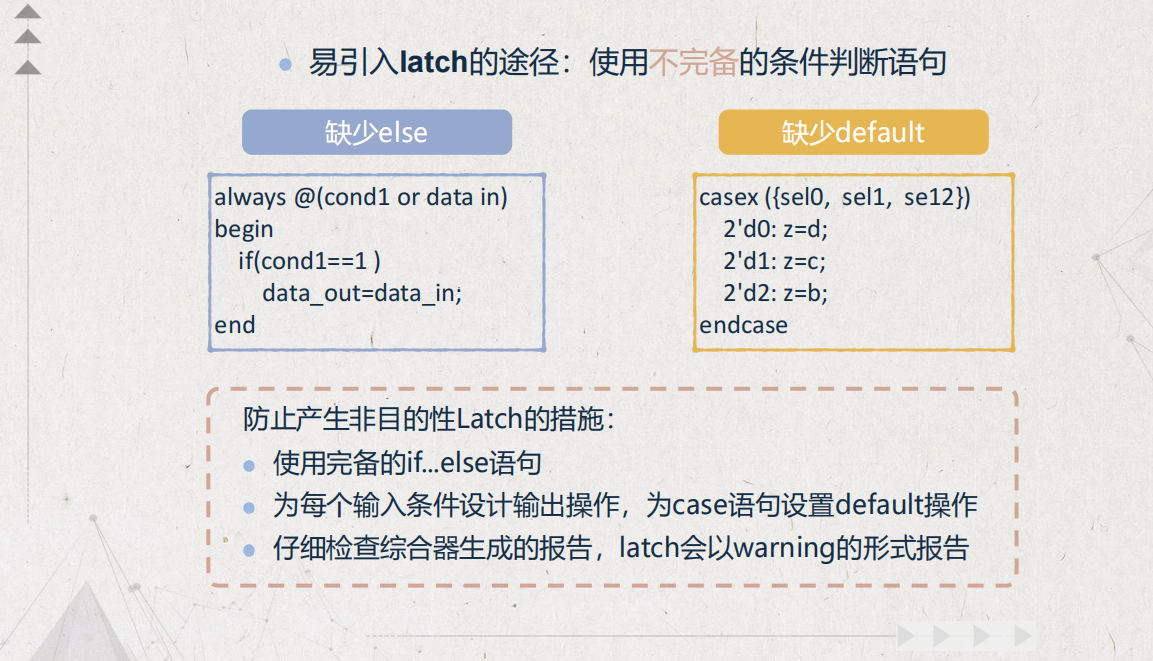

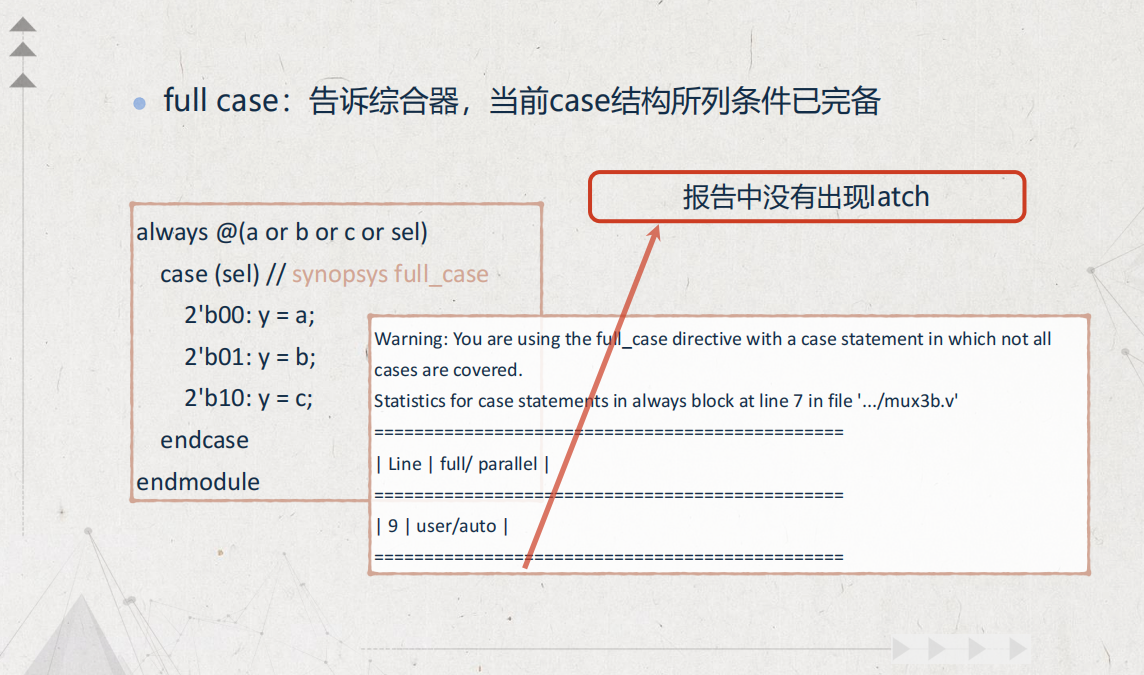

    1. 易引入 latch 的途径，一般是使用不完备的条件判断语句。防止产生非目的性 Latch 的措施主要有：使用完备的 if…else 语句；为每个输入条件设计输出操作，为 case 语句设置 default 操作；仔细检查综合器生成的报告，latch 会以 warning 的形式报告。

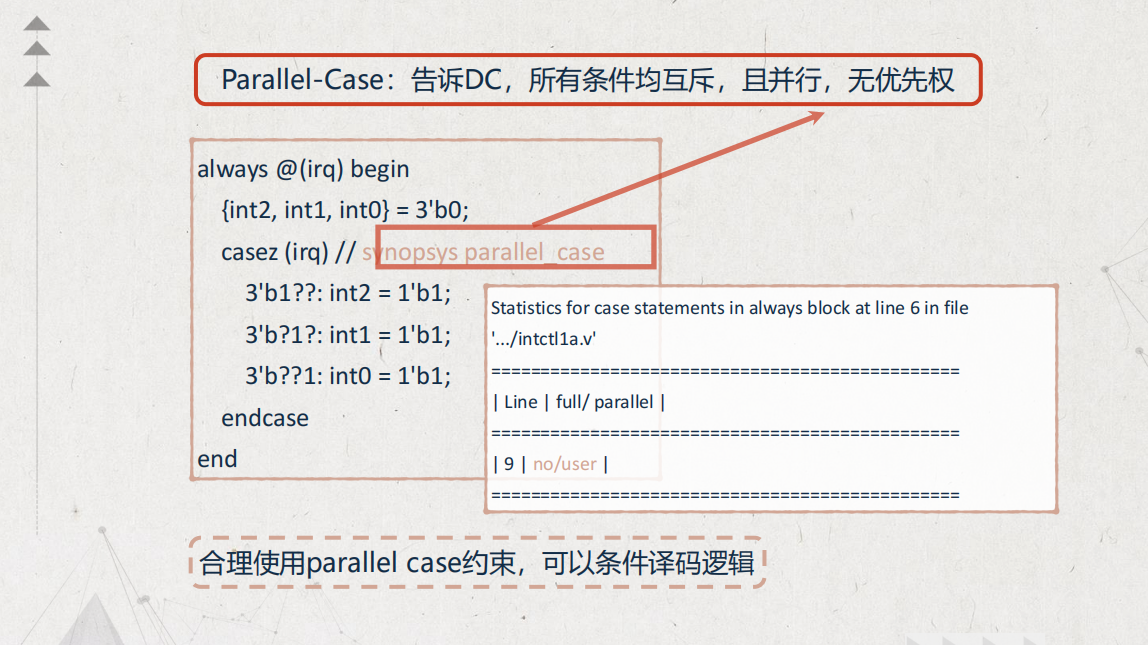

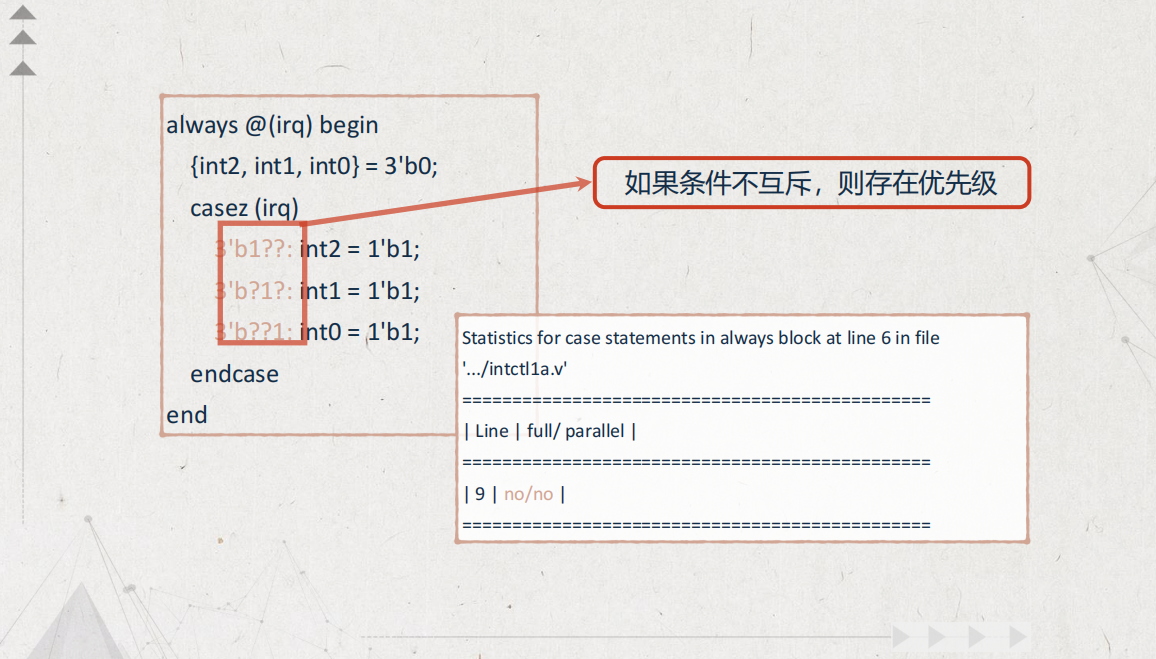

    image-20220304202640259

    image-20220304202942054

    image-20220304203015928

    image-20220304203125855

    image-20220304203200800

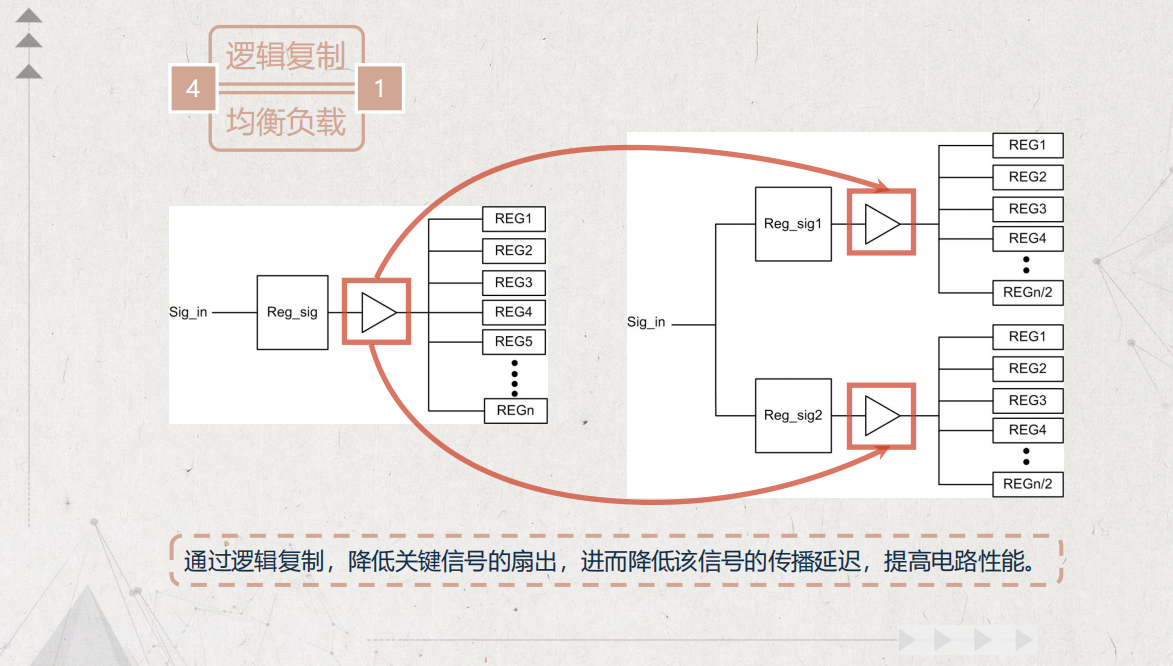

    1. 在电路设计的过程中，如果发现某个电路的负载比较多，则可以通过逻辑复制，降低关键信号的扇出，进而降低该信号的传播延迟，提高电路性能。

    image-20220304203246431

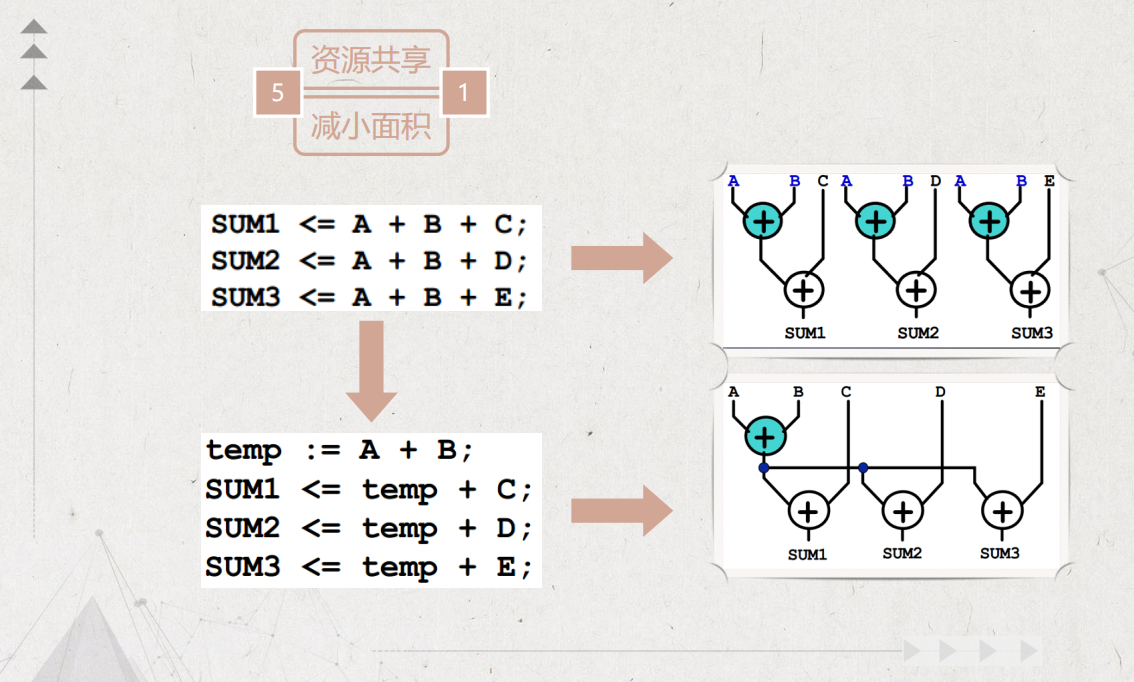

    1. 如果我们发现电路中存在较多的公共单元，也可以通过资源共享的方式，减小面积。但是，一般来说，共享会导致性能下降，所以还要根据性能和面积进行取舍。

    image-20220304203410260

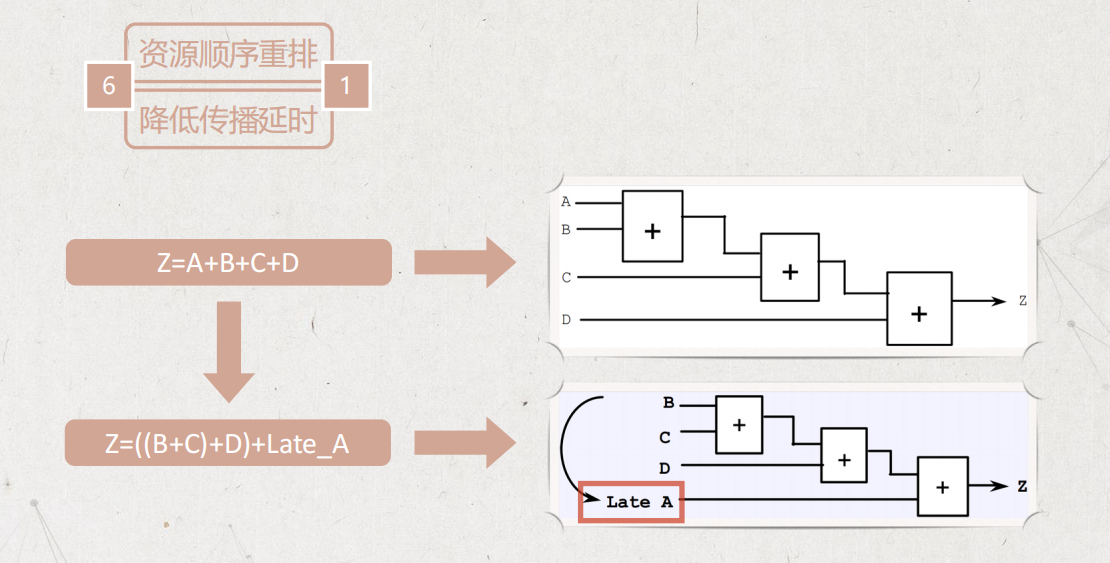

    1. 在设计电路的时候，我们也可以根据数据的延迟，对这些资源进行顺序重排，降低传播延迟。如图所示，A 信号到来比较晚，我们就可以把它尽可能放到后面，隐藏其延迟。

    image-20220304204539918

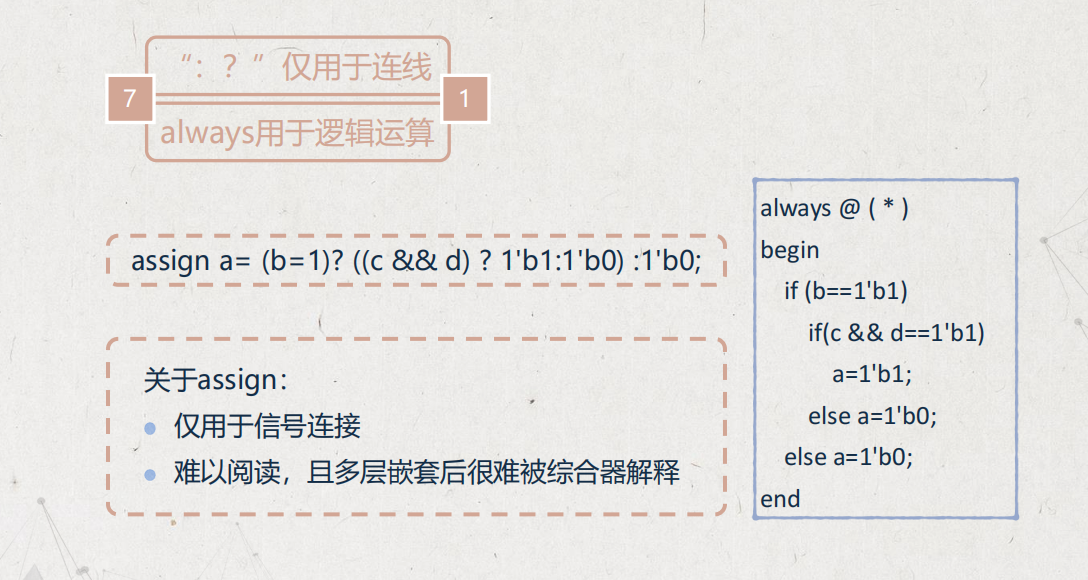

    1. 最后一个小建议。在代码书写过程中，尽可能使用 always 描述电路，assign 仅仅用来连线。少用:?这种形式，因为这种形式通常难以阅读，且多层嵌套后很难被综合器解释。

    image-20220304204640541

    1. 所有的组合逻辑或锁存的 always 结构必须有敏感信号列表。这个敏感信号列表必须包含所有的输入信号。综合过程将产生一个取决于除敏感列表中所有其它值的结构，它将可能在行为仿真和门级仿真见产生潜在的失配。
    2. 在综合过程中，每个 Verilog always 块敏感信号列表只能对应一个时钟。原因：这是将每一个过程限制在单一寄存器类型的要求，有利于逻辑综合和静态时序分析。
    3. 不允许 Wait 声明和# delay 声明。Wait 声明语句，不论是清楚还是含糊，都不能用于可综合设计。从 RTL 级转换到 gate 级的综合工具一般都不支持 Wait 声明和# delay 声明，为了有效的综合，这些语句应该避免。在不需要进行综合的行为模块中，如测试模块、表示行为的虚拟器件模块中可以使用。
    4. 在时序电路中必须使用非阻塞赋值(<=)，组合逻辑电路必须使用阻塞赋值(=)，这个一定要注意，严格按这个要求写。
    5. 分开异步逻辑与同步逻辑。避免综合和静态时序时碰到问题，简化约束和编码难度。
    6. 不可应用于非综合模块中（例如：总线模块，总线监视器或是模拟模块）除非他们被设计来综合仿真。
    7. 分开控制逻辑和存储器，建议控制逻辑和存储器逻辑分成独立的模块。通常来说，存储器是用 memory compiler 生成的，其综合方式与 RTL 代码不同，所以混在一起，不利用综合，不利于很方便地更换工艺库和平台。
