用Stm32如何实现步进电机最大扭矩？

用STM32与TB6600驱动器驱动42步进电机，我这里用的是12V电源开关，如何能是步进电机实现最大扭矩？

额，增加电流~

  • 这篇博客: stm32学习探究：利用TB6612驱动直流电机中的 直流电机的驱动 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 下面我们介绍一下使用TB6612来驱动直流电机的方法。（以A电机为例，B电机同理）

    • 代码的编写

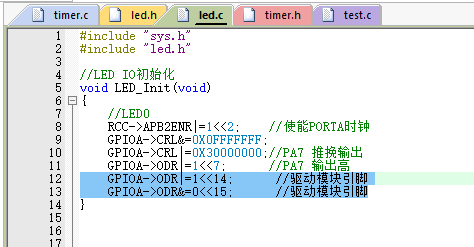

      其实，其实代码和之前写的呼吸灯并没有差异，当时配置通道对应的是PA7引脚，所以我们将PA7引脚插在A电机的控制信号输入引脚，即PWMA上。然后再初始化stm32mini开发板上的两个GPIO口，并使其中一个为高电平，一个为低电平，到时候接到直流电机的AIN1，AIN2上，对应的电机转动状态见上面的表格（我初始化了PA14和PA15两个引脚，到时候连接在A电机的输入端）。
      在这里插入图片描述
      下面，我们附带之前呼吸灯的链接。
      https://blog.csdn.net/jianbai_/article/details/101313546
      （2）硬件的连接

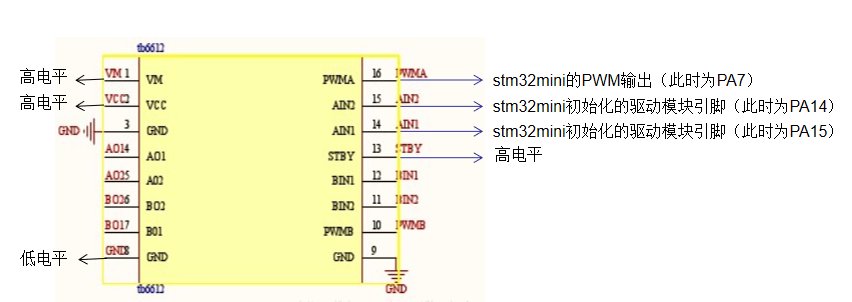

      在这里插入图片描述
      按照以上两个部分操作后，我们将程序烧录到stm32mini开发板上后，就可以去观察直流电机变速的转动了。
  • 以下回答由chatgpt基于相关博客总结生成:

    我的回答：

    要实现步进电机最大扭矩，需要注意以下几点：

    1.选择合适的电源电压和电流：根据步进电机的额定电压和电流，选择合适的电源电压和电流。一般情况下，电源电压可以稍微高一些，如选择12V电源对于额定电压为5V的步进电机来说就足够了。

    2.调整步进电机驱动器的参数：可以通过调整TB6600的参数，如步进角度、微步细分、电流大小等来实现步进电机的最大扭矩。具体方法如下：

    （1）选择合适的步进角度：步进角度越小，步进电机的分辨率越高，但是扭矩也会相应减小。因此，在保证分辨率的前提下，尽量选择较大的步进角度（如1.8度）来实现较大的扭矩。

    （2）使用微步细分技术：微步细分技术可以将单个步进角度分成更小的角度，从而提高步进电机的分辨率和平滑性，进而提高扭矩。可根据具体情况选择2、4、8或16微步细分。

    （3）调整电流大小：电流大小越大，步进电机生成扭矩越大。TB6600驱动器可以根据电流大小调节步进电机的输出扭矩。可通过调整驱动器上的调节旋钮或使用程序控制等方式实现。

    3.合理设置驱动器工作模式：TB6600有多种工作模式可供选择，如全流、半流、1/4流等。在不同的工作模式下，电机的效率、热量和扭矩等参数也会有所不同。需结合实际情况选择合适的工作模式。

    下面是STM32驱动TB6600的示例代码：

    #include "stm32f10x.h"

#define AIN1_Pin     GPIO_Pin_3    //AIN1管脚
#define AIN2_Pin     GPIO_Pin_4    //AIN2管脚
#define PWMA_Pin     GPIO_Pin_2    //PWMA管脚

GPIO_InitTypeDef GPIO_InitStructure;

void init_GPIO(void)     //初始化GPIO管脚
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);    //使能GPIOA时钟

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;        //设置IO口速度
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;         //推挽输出
    GPIO_InitStructure.GPIO_Pin = AIN1_Pin | AIN2_Pin | PWMA_Pin;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

int main(void)
{
    init_GPIO();     //初始化GPIO管脚

    GPIO_SetBits(GPIOA, AIN1_Pin);     //设置AIN1管脚为高电平
    GPIO_ResetBits(GPIOA, AIN2_Pin);   //设置AIN2管脚为低电平

    while(1)
    {
        GPIO_SetBits(GPIOA, PWMA_Pin);  //设置PWMA管脚为高电平
        delay_ms(500);                  //延时500ms
        GPIO_ResetBits(GPIOA, PWMA_Pin);//设置PWMA管脚为低电平
        delay_ms(500);                  //延时500ms
    }
}

    注意：以上代码是将AIN1、AIN2分别连接到TB6600的IN1、IN2管脚，PWMA连接到TB6600的PWMA管脚，用GPIO控制电机转动。具体的代码实现可能因电机、驱动器或其他硬件部件而异，请根据实际情况进行调整。
