51单片机时钟万历年闹钟

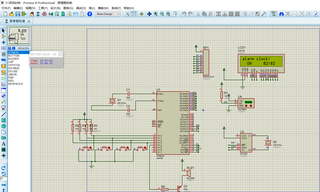

在万历年数字时钟设计中，当proteus仿真过程中，无法进行闹钟的设置，呈现出的结果是，仅能将闹钟时间设置为01：01；02:02；等等，时位和分位同增同减，不知道什么原因，能帮忙看下吗，可有偿。
以下答案由GPT-3.5大模型与博主波罗歌共同编写：
首先，需要确定原因。检查代码和电路设计是否有问题。如果代码和电路设计都没有问题，那么问题可能是Proteus仿真器的Bug。
以下是51单片机时钟万历年闹钟的示例代码（仅供参考）：
#include <reg52.h>
#include <stdio.h>
sbit SPEAKER = P1^0;
sbit LED = P2^7;
sbit DSIO = P1^1;
sbit DSCLK = P1^2;
sbit RST = P1^3;
unsigned char second,minute,hour,day,month,year,week; //时间变量
unsigned char BeepState = 0; //报警标志位
unsigned char AlarmHour=0,AlarmMin=0;//用于存放闹钟时间
//DS1302需要的IO口操作函数
void Write_Ds1302(unsigned char dat,unsigned char address)
{
unsigned char i;
RST = 0; //拉低RST
DSIO = 0; //确保先发送起始位
DSCLK = 0;
RST = 1; //拉高RST
for(i=0;i<8;i++) //循环发送字节
{
DSIO=dat&0x01;dat>>=1; //先发送LSB
DSCLK=1;
DSCLK=0;
}
DSIO = address; //发送地址
for(i=0;i<8;i++) //循环发送字节
{
DSIO=dat&0x01;dat>>=1; //先发送LSB
DSCLK=1;
DSCLK=0;
}
}
unsigned char Read_Ds1302(unsigned char address)
{
unsigned char i,dat;
RST=0;DSIO=0;DSCLK=0;
RST=1;DSIO=1;DSCLK=1;
for(i=0;i<8;i++)
{
DSIO=address&(0x01<<i);DSCLK=1;DSCLK=0;
}
for(i=0;i<8;i++)
{
dat>>=1;
if(DSIO)
dat|=0x80;
DSCLK=1;DSCLK=0;
}
return dat;
}
//DS1302 RTC初始化函数
void Init_Ds1302()
{
Write_Ds1302(0x8e,0x80); //控制字节，写保护禁止，允许写数据
Write_Ds1302(0x00,0x84); //关闭写保护，使用24小时制
Write_Ds1302(0x80,0x80); //秒归零
Write_Ds1302(0x00,0x82); //不使能外部晶振
Write_Ds1302(0x90,0x80); //启用写保护
}
//DS1302 RTC读取时间函数
void Read_Time()
{
year = Read_Ds1302(0x8d); //年
month = Read_Ds1302(0x89); //月
day = Read_Ds1302(0x87); //日
week = Read_Ds1302(0x8b); //星期
hour = Read_Ds1302(0x85); //时
minute = Read_Ds1302(0x83); //分
second = Read_Ds1302(0x81); //秒
Write_Ds1302(0x80,0x80); //秒归零
}
//DS1302 RTC设置时间函数
void Set_Time()
{
Write_Ds1302(0x8e,0x80); //使用24小时制，打开写保护
Write_Ds1302(year,0x8c);
Write_Ds1302(month,0x88);
Write_Ds1302(day,0x86);
Write_Ds1302(hour,0x84);
Write_Ds1302(minute,0x82);
Write_Ds1302(week,0x8a);
Write_Ds1302(0x90,0x80); //使能写保护，关闭写保护功能
}
//闹钟函数
void Alarm()
{
if(AlarmHour == hour && AlarmMin == minute)
{
BeepState = 1;
}
}
//延时函数
void Delay(int ms)
{
int i, j;
for (i=0; i<ms; i++)
for (j=0; j<1275; j++);
}
//数码管表
unsigned char code num[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
//动态扫描数码管函数
void Display(unsigned char *str)
{
unsigned char i,len;
len = strlen(str);
for (i=0; i<len; i++)
{
switch(i)
{
case 0:
P2 = 0xfe;
break;
case 1:
P2 = 0xfd;
break;
case 2:
P2 = 0xfb;
break;
case 3:
P2 = 0xf7;
break;
case 4:
P2 = 0xef;
break;
case 5:
P2 = 0xdf;
break;
default:
break;
}
P0 = num[str[i] - 48];
Delay(2);
P0 = 0x00;
}
}
//主函数
int main()
{
Init_Ds1302(); //RTC初始化
Set_Time(); //设置时间
while(1)
{
Read_Time(); //读取时间
Alarm(); //闹钟判断
if(BeepState == 1) //声音报警
{
SPEAKER = ~SPEAKER;
LED = ~LED;
Delay(1000);
}else
{
SPEAKER = 0;
LED = 0;
}
sprintf(temp,"%02d%02d%02d",hour,minute,second); //依次为时、分、秒
Display(temp); //动态扫描数码管显示当前时间
}
return 0;
}
如果以上代码没有问题，请检查电路设计是否符合要求。另外，您可以在开发板上测试此代码，如果在开发板上也不能正常工作，则问题可能是代码本身的问题。
如果我的回答解决了您的问题，请采纳！
引用chatGPT作答，根据你的描述，似乎闹钟无法设置到任意时间，而是只能设置到类似01:01、02:02这样的时间。这可能是因为在程序中存在一些限制，或者存在一些错误导致程序无法正确设置闹钟时间。
以下是一些可能的原因和解决方法：
1.检查程序是否正确。请仔细检查程序代码，确保它能够正确地处理闹钟时间。请注意检查是否存在语法错误、逻辑错误或其他错误。你可以尝试从头开始检查代码，或者使用调试工具来帮助识别问题。
2.检查仿真器设置。请检查仿真器的设置是否正确。有时候，仿真器的设置可能会影响程序的正常运行。你可以尝试更改仿真器的设置，例如时钟频率、输入电压等等，看看是否有任何改善。
3.检查电路图。请确保电路图的连接和布局正确。有时候，电路连接不正确可能会导致程序无法正确运行。你可以检查电路图，确保所有元件都被正确连接，并且没有短路或断路等问题。
4.检查数据手册。请参考51单片机的数据手册，确保你正确地使用了相关的寄存器和功能。如果你不确定如何正确配置51单片机来设置闹钟，请参考数据手册。
希望这些建议能够帮助你解决问题。
您好,我可以尝试为您提供帮助。 根据您提供的信息,可能是在进行仿真时,程序没有正确理解时序关系,导致无法进行闹钟设置。 在单片机时钟万历年数字时钟设计中,时序关系非常重要,包括时钟周期、计数周期、时针和分针的移动顺序等等。如果程序没有正确理解这些时序关系,可能会导致仿真结果与实际不符。 您可以尝试查看Proteus仿真的时序描述文件,查看时序是否正确,包括时钟周期、计数周期、时针和分针的移动顺序等等。也可以尝试修改时序文件,以使仿真结果与实际相符。 如果以上方法无法解决问题,您可以尝试使用其他仿真软件或查看相关文献,以获取更多知识。如果仍然无法解决问题,您可以考虑寻求专业的技术支持。 希望我的回答能够帮助您解决问题。如果还需要进一步的帮助,请随时联系我。
