C51单片机制作智能窗帘控制器，显示屏出错！

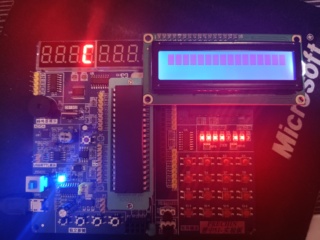

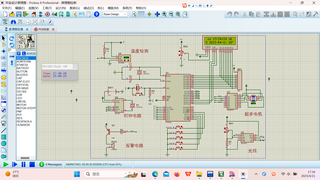

用C51单片机制作智能窗帘控制器，在仿真软件上可以运行出结果，但是在调试开发板时，LCD1602却不显示数据，并且数码管和led灯还在跳动，这是我的代码和仿真还有实物图，请有人为我解惑，感谢！
#include for(j=0;j<120;j++);
}
/*************定时器0初始化程序***************/
void init_1602_ds1302()
{
write_sfm2_ds1302(2,4,nian);
write_sfm2_ds1302(2,7,yue);
write_sfm2_ds1302(2,10,ri);
write_sfm2_ds1302(1,4,shi);
write_sfm2_ds1302(1,7,fen);
write_sfm2_ds1302(1,10,miao);
write_sfm1(1,14,week);
}
/*************定时器0初始化程序***************/
void init_time0()
{
EA = 1; //开总中断
TMOD = 0X01; //定时器0、工作方式1
ET0 = 1; //开定时器0中断
TR0 = 1; //允许定时器0定时
}
/*************手动开关窗帘***************/
void shoudong_kaiguan() //手动开关窗帘
{
if(flag_zd_sd == 0) //手动模式
{
if(menu_1 == 0)
{
if(flag_kaig_moshi == 0)
{
if(key_can == 2)
flag_z_f = 1; //手动开窗
if(key_can == 3)
flag_z_f = 2; //手动关窗
if(flag_lj_en == 0)
flag_z_f = 0;
}
}
}
if(flag_kaig_moshi == 0)
{
if(flag_zd_sd == 1) //自动模式
{
if(guanxian <= guanxian_set)
flag_z_f = 1; //手动开窗
else
flag_z_f = 2; //手动关窗
}
}
}
/*********************智能窗帘处理函数***********************/
void zinengchuanglian_dis() //智能窗帘处理函数
{
if((miao == 0) && (fen == k_fen) && (shi == k_shi)) //定时开窗
{
flag_z_f = 1; //开窗
beep=0; //闹钟到
flag_kaig_moshi = 1;
}
if((miao == 0) && (fen == g_fen) && (shi == g_shi)) //定时关窗
{
flag_z_f = 2; //关窗
flag_kaig_moshi = 2;
}
}
void main()
{
init_eepom(); //初始化EEPROM
init_1602(); //lcd1602初始化
init_1602_dis_csf(); //lcd1602初始化显示
init_ds1302_io(); //初始化ds1302Io
init_time0(); //初始化定时器
menu_1_break(); //菜单初始界面
init_ds1302(); //ds1302初始化
temperature1 = read1_temp(); //读温度1
delay_1ms(650);
while(1)
{
key(); //按键程序
if(key_can < 10)
{
key_with();
}
shoudong_kaiguan(); //手动开关窗帘
if(flag_200ms == 0)
{
flag_200ms = 1;
temperature1 = read1_temp(); //读温度1 环境温度
if(temperature1 >= 99)
temperature1 = 99;
zinengchuanglian_dis(); //智能窗帘处理函数
guanxian = ad0832read(1,0) * 9.0 / 255;
if((menu_1 == 1))
{
read_time(); //读时间
init_1602_ds1302(); //显示时钟
write_sfm_18b20(2,13,temperature1); //显示温度
write_sfm1(2,0,guanxian); //显示温度
if(temperature1 >= t_high)
beep = ~beep; //蜂鸣器温度报警
else
beep = 1;
}
}
bujindj(); //步进电机函数
}
}
void time0() interrupt 1
{
static uchar value;
TH0 = 0X3C;
TL0 = 0XB0; //50ms
value ++;
if(value >= 4) //200ms
{
value = 0;
flag_200ms = 1;
}
if(flag_lj_en == 1) //按下按键使能
{
key_time ++;
if(key_time >= menu_shudu) //500ms
{
key_time = 0;
key_500ms = 1; //500ms
flag_value ++;
if(flag_value > 3)
{
flag_value = 10;
flag_lj_3_en = 1; //3次后1.5秒后连加大些
}
}
}
}
这么长的代码不会有人去一行一行给你分析的。
建议你按模块调试，先只调试LCD，再调试其他的
- 这个问题的回答你可以参考下: https://ask.csdn.net/questions/7637421
- 我还给你找了一篇非常好的博客，你可以看看是否有帮助，链接：C51最小系统板红外遥控控制led灯的亮灭
- 除此之外, 这篇博客: C51单片机学习笔记(六)——液晶显示屏的使用中的 3.LCD模块的内部结构 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
- LCD1602模块的内部结构分为三部分：LCD控制器、LCD驱动器、LCD显示器
- LCD控制器和LCD驱动器一般由专用集成电路实现，大部分是HD44780或兼容芯片，HD44780是低功耗CMOS大规模点阵LCD控制器，它包含有下面的电路，他们的功能如下表：
- LCD1602显示字符的过程
HD447780内部有80*8bit的DDRAM缓冲区，其显示位置与DDRAM地址的对应关系如下表：
- 一行有40个地址，可以存入40个字符数据，但每行最多只能显示其中的16个。可以用多余的地址存入其他数据，实现显示的快速切换。注意：编程时需要将表中的地址加上80H才能正确显示，如果要在第一行显示“R”，应该将“R”的ASCII码（0x52）写到地址0x80+ox03即0x83处。
- LCD1602模块的内部结构分为三部分：LCD控制器、LCD驱动器、LCD显示器
