在matlab中，信号用LMS自适应滤波后，有滤波结果图像，但是用FFT分解，其频谱图空白，求解原因

在matlab中，信号用LMS自适应滤波后，有滤波结果图像，但是用FFT分解，其频谱图空白，求解原因及处理方法。

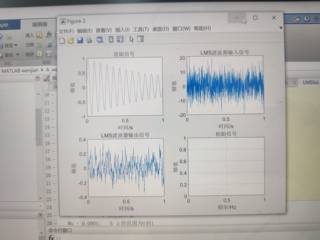

代码和结果图如下：



以下内容引用CHATGPT、有用望采纳：

问题可能出现在FFT的计算上，可能是因为信号的长度不是2的幂次方。如果信号长度不是2的幂次方，在进行FFT计算时会出现问题，导致频谱图为空白。所以可以尝试将信号的长度改为2的幂次方。

具体处理方法可以使用MATLAB中的padarray函数，将信号的长度补齐至2的幂次方，然后再进行FFT计算。示例代码如下：

% 假设信号x的长度为N
N = length(x);
N_new = 2^nextpow2(N); % 找到大于等于N的最小2的幂次方
x_new = padarray(x, [N_new-N,0], 'post'); % 在信号后面补0，使信号长度为N_new
X = fft(x_new); % 进行FFT计算

这样就可以避免因信号长度不是2的幂次方而导致的FFT计算问题。

引用new bing部分回答作答：
根据代码中的FFT分解，可以得到输出信号的频谱图。但是，代码中没有对信号进行窗口处理。如果没有窗口处理，信号频谱会受到泄漏的影响，从而导致频谱图上出现大量的副瓣。此外，如果信号长度不是2的幂次方，也会影响FFT结果的正确性。

为了解决这个问题，可以对输出信号进行窗口处理，例如使用汉宁窗口。此外，可以使用下面的代码来确保信号长度是2的幂次方：

w = hann(length(T)); % 汉宁窗
T_w = T.*w'; % 窗口处理后的信号
NFFT = 2^nextpow2(N);
YN = abs(fft(T_w, NFFT));
YN1 = YN(1:NFFT/2+1)/(NFFT/2);

可以将这些代码添加到原始代码中的FFT分解部分。

matlab lms自适应滤波,基于LMS算法的自适应滤波收敛性的Matlab仿真

可以借鉴下
https://blog.csdn.net/weixin_36104594/article/details/115980252

  • 这篇博客: 信道均衡-LMS自适应均衡算法matlab实现中的 1.主程序 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
  • clear;clc;echo off;close all;
N=10000;                 %指定信号序列长度
info=random_binary(N);   %产生双极性不归零基带信号序列
SNR_in_dB=8:1:18;        %AWGN信道信噪比
for j=1:length(SNR_in_dB)
    [y,len]=channel(info,SNR_in_dB(j));  %通过既有码间干扰又有高斯白噪声信道
    numoferr=0;                          %初始误码统计数
    for i=len+1:N+len,                   %从第len个码元开始为真实信号码元
        if (y(i)<0),                     %判决译码
            decis=-1;
        else
            decis=1;
        end;
        if(decis~=info(i-len)),          %判断是否误码，统计误码码元个数
            numoferr=numoferr+1;
        end;
    end;
    Pe(j)=numoferr/N;                    %未经均衡器均衡，得到的误码率
end;
semilogy(SNR_in_dB,Pe,'red*-');          %未经均衡器，误码率结果图
    hold on;                             %semilogy表示y坐标轴是对数坐标系
delta_1=0.11;     %指定自适应均衡器的步长
delta_2=0.09;     %指定自适应均衡器的步长

for j=1:length(SNR_in_dB)
    y=channel(info,SNR_in_dB(j));        %通过信道
    z=lms_equalizer(y,info,delta_1);     %通过自适应均衡器，并设置步长为0.11
    numoferr=0;
    for i=1:N,
        if (z(i)<0),
            decis=-1;
        else
            decis=1;
        end;
        if (decis~=info(i)),
            numoferr=numoferr+1;
        end;
    end;
    Pe(j)=numoferr/N;                   %经自适应均衡器均衡后，得到的误码率
end;
semilogy(SNR_in_dB,Pe,'blacko-');       %自适应均衡器均衡之后，误码率结果图
    hold on;
xlabel('SNR in dB');
ylabel('Pe');
title('ISI信道自适应均衡系统仿真');
legend('未经均衡器均衡','经自适应均衡器均衡，步长detla=0.11');
eyediagram(y(500:1000),10);             %均衡前眼图
eyediagram(z(500:1000),10);             %均衡后眼图，步长0.11；

以下答案由GPT-3.5大模型与博主波罗歌共同编写：
原因：

首先需要明确的是，在 MATLAB 中使用 LMS 自适应滤波时，通常使用的是带权重的误差信号进行自适应滤波，这意味着滤波的输出信号将不再是原始信号的线性组合。

因此，使用 FFT 对带权重的误差信号进行频谱分析时，得到的频谱图可能会出现空白或异常的现象。这是因为 FFT 假设信号是周期性的，然而带权重的误差信号不满足这一条件。

处理方法：

解决这个问题的方法是使用一个非周期性窗口函数对带权重的误差信号进行加窗，使其变成一个周期性的信号，然后进行 FFT 分析。

具体步骤如下：

  1. 根据误差信号的长度，选择一个相对应的窗口函数，如汉宁窗、汉明窗等。

  2. 对误差信号进行加窗，得到加窗后的信号。

  3. 对加窗后的信号进行 FFT 分析，得到其频谱图。

下面是处理方法的代码实现：

% 带权重的误差信号 x
% 选择汉宁窗进行加窗
N = length(x);
win = hann(N);
x_win = x .* win;

% 进行 FFT 分析
X = fft(x_win);
X_mag = abs(X);

% 绘制频谱图
f_s = 1; % 采样频率
f = linspace(0, f_s/2, N/2+1);
plot(f, 2/N*X_mag(1:N/2+1));
xlabel('Frequency (Hz)');
ylabel('Magnitude');

希望能对您有所帮助。
如果我的回答解决了您的问题，请采纳！
