配置都是按照书上来的，为何输入了没有反应

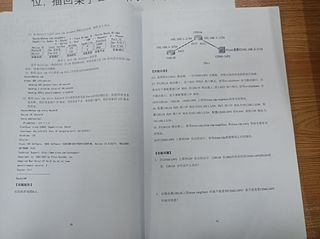

软件是Cisco packet tracer，配置都是按照书上来的，为何输入了没有反应

书是盗版的

你输入了啥？show cdp nei 有反应吗？

  • 看下这篇博客，也许你就懂了，链接：Cisco Packet Tracer路由器配置、路由聚合实例
  • 除此之外, 这篇博客: 计算机网络 静态路由配置练习(使用Cisco Packet Tracer进行配置)中的 实验步骤 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 1 配置主机IP

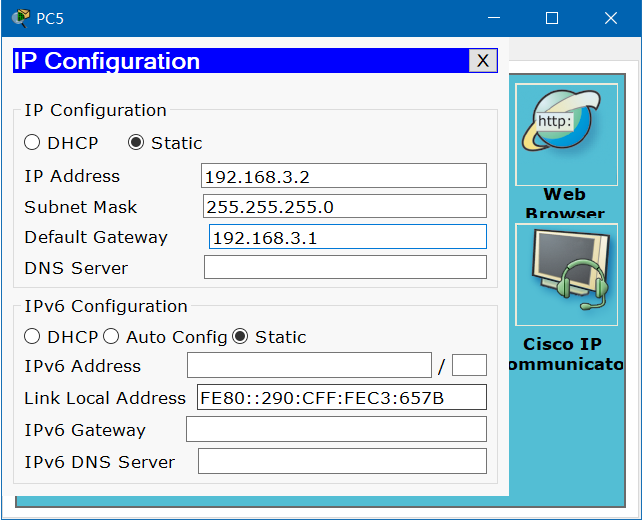

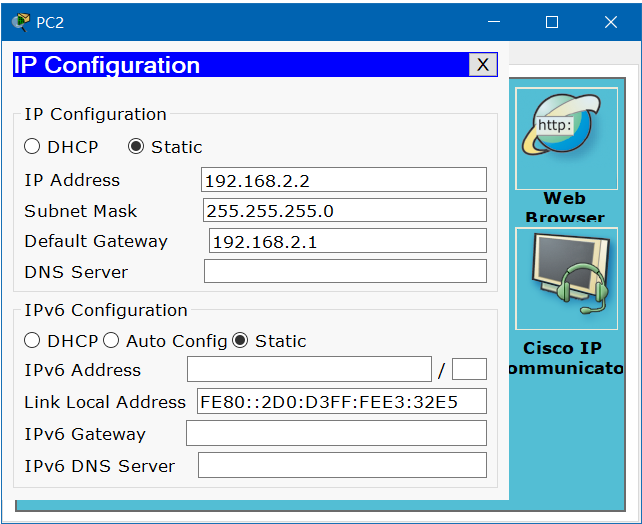

    这里只给出PC1，PC3和PC4主机的IP配置
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

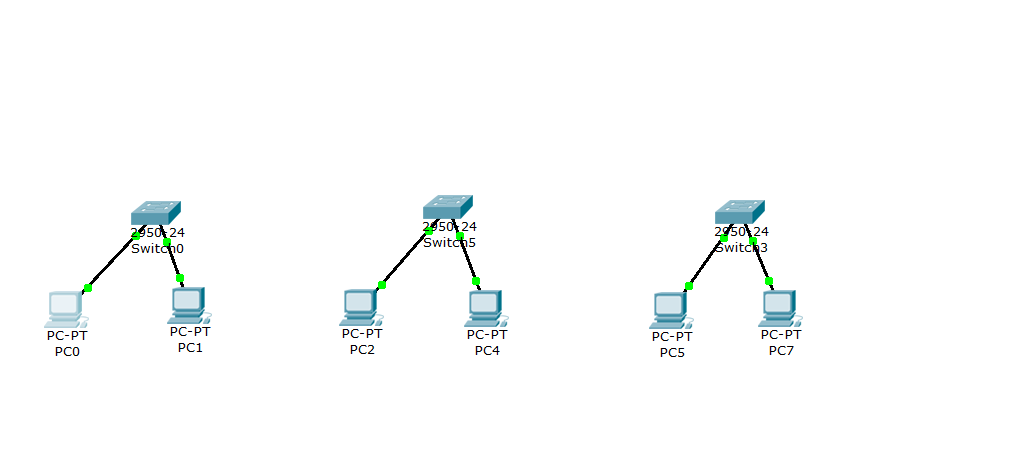

    2 用交换机将属于同一个子网中的主机相连
    在这里插入图片描述
    为了保险起见，我们用子网中的一台主机去ping另一台主机，检查配置主机的信息是否有误

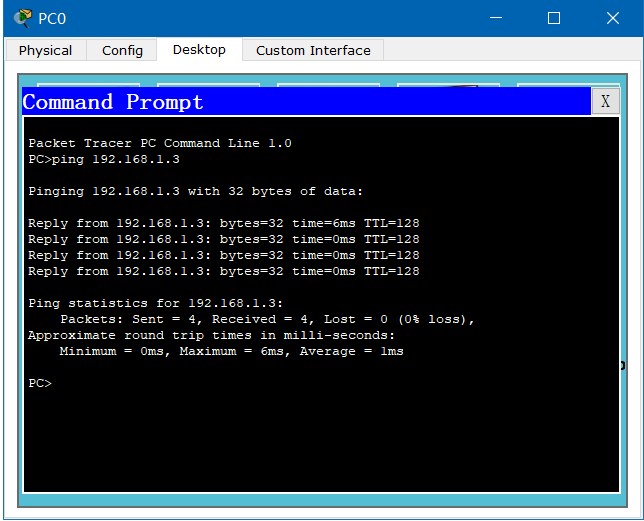

    这里贴出PC0去pingPC1的图片
    在这里插入图片描述
    ping通了就说明配置正确了。
    3 配置路由器接口对应的IP地址
    配置指令如下：

    interface fx/x(接口)
ip address x.x.x.x(ip 地址) x.x.x.x(子网掩码)
no shutdown

    这里贴出r1的一组配置信息
    在这里插入图片描述

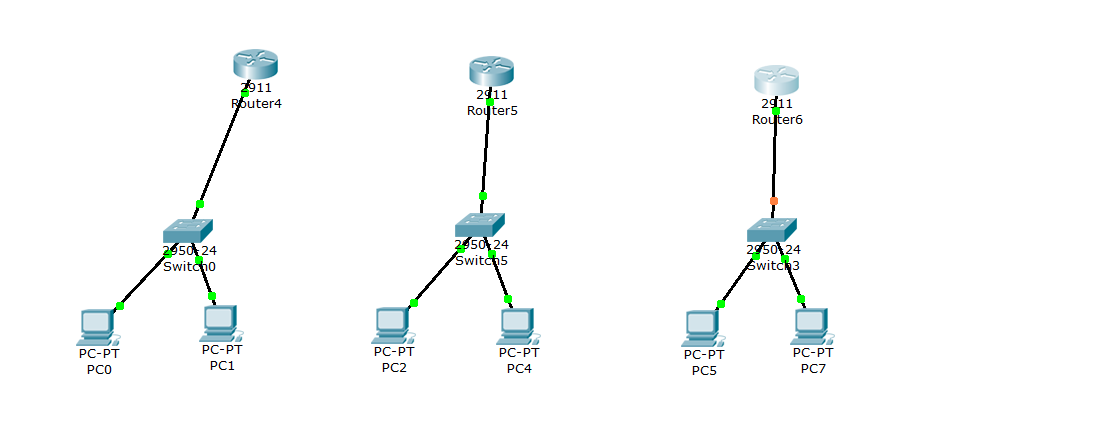

    之后将交换机与路由器连接：
    在这里插入图片描述

    4 配置静态路由
    配置静态路由所用到的指令：

    ip route x.x.x.x(目的主机子网号) x.x.x.x(目的主机的子网掩码) iterface/x.x.x.x(下一跳的路由器的ip地址或从此路由器出去的接口名称)

    通过图我们可以看出要想使PC0对PC7发送消息的话，需要通过路由器r1,r2,r3,然后到达PC7，所以我们需要对路由器r1进行路由配置，将下一跳指向r2中的路由器接口，路由器r2也是需要将下一跳指向r3中的接口
    如下配置：
    在这里插入图片描述
    需要注意的是，不能只配发送所走的路线，还需要将响应所走的路线也进行配置。
    在这里插入图片描述
    其他不同子网主机间要想进行通讯也是需要进行上述步骤进行配置。

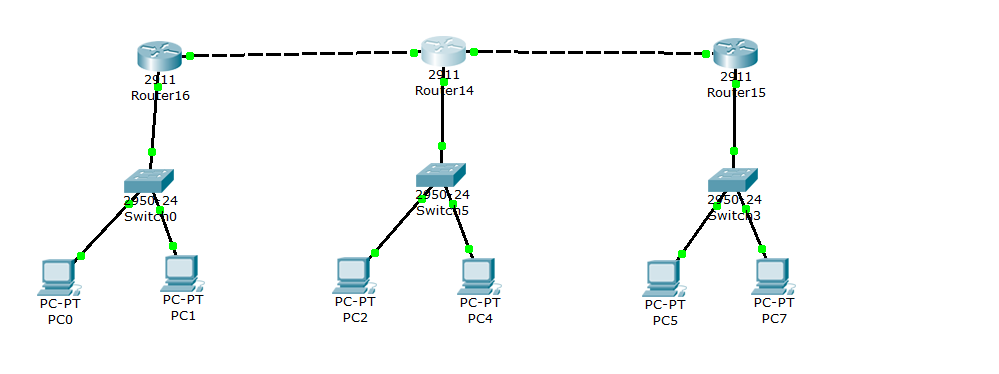

    配置完成后将路由器之间用cross over 线进行连接(注意：路由器之间连接的端口要与配置跳级所对应的端口一致)。
    在这里插入图片描述
    5 测试

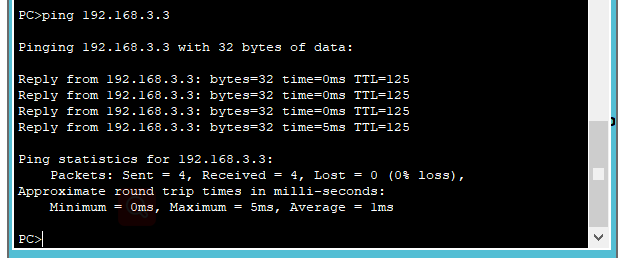

    用PC0 去ping PC7
    在这里插入图片描述
    可以看到能过进行通信了，这说明我们配置的静态路由成功了。
