AT89S52单片机和颜色传感器的连接

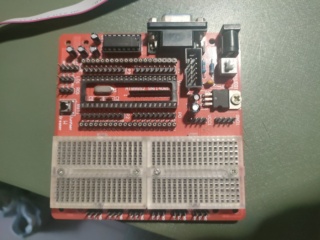

大家像这种单片机的面板要怎么才能把TCS230颜色传感器和LCD1602连接到一起，能够识别颜色并在lcd上显示出来？单片机用的是AT89S52
- 以下回答来自chatgpt: 您好，很高兴能回答您的问题！要将TCS230颜色传感器和LCD1602与AT89S52单片机连接起来，我们需要做以下步骤： 步骤1: 连接TCS230颜色传感器与AT89S52单片机 我们需要将TCS230颜色传感器的引脚连接到AT89S52单片机的引脚上。连接方式如下： Pin1: S0 (频率分频选择) -> P2.0 Pin2: S1 (频率分频选择) -> P2.1 Pin3: VCC (电源) -> VCC Pin4: NC (不连接) Pin5: GND (接地) -> GND Pin6: OUT (输出) -> P1.1 Pin7: NC (不连接) Pin8: NC (不连接) 步骤2：连接LCD1602与AT89S52单片机 我们需要将LCD1602的引脚连接到AT89S52单片机的引脚上。连接方式如下： Pin1: VSS (接地) -> GND Pin2: VCC (电源) -> VCC Pin3: V0 (液晶对比度) -> 去掉，否则会影响显示 Pin4: RS (寄存器选择) -> P2.2 Pin5: RW (读写选择) -> GND Pin6: E (使能信号) -> P2.3 Pin7-10: D0-D3 (4位数据总线) -> 不连接 Pin11-14: D4-D7 (4位数据总线) -> P0.4-P0.7 Pin15: LED+ (背光正极) -> VCC Pin16: LED- (背光负极) -> GND 步骤3：编写程序 接下来，我们需要编写程序来读取TCS230颜色传感器的颜色数据，并将其显示在LCD1602上。下面是可能的代码实现： #include // 包含AT89S52的寄存器定义 sbit S0 = P2^0; // 定义引脚 sbit S1 = P2^1; sbit out = P1^1; sbit RS = P2^2; sbit EN = P2^3; sbit D4 = P0^4; sbit D5 = P0^5; sbit D6 = P0^6; sbit D7 = P0^7; void delayms(unsigned int time) // 延时函数 { unsigned int i, j; for (i = 0; i < time; i++) { for (j = 0; j < 123; j++); } } void pulse() // 产生使能脉冲函数 { EN = 1; delayms(5); EN = 0; } void lcd_cmd(unsigned char cmd) // 向LCD发送指令函数 { RS = 0; D4 = cmd >> 4; pulse(); D4 = cmd & 0x0F; pulse(); } void lcd_data(unsigned char d) // 向LCD发送数据函数 { RS = 1; D4 = d >> 4; pulse(); D4 = d & 0x0F; pulse(); } void lcd_clear() // 清除LCD屏幕函数 { lcd_cmd(0x01); delayms(2); } void lcd_init() // 初始化LCD1602屏幕函数 { lcd_cmd(0x28); delayms(2); lcd_cmd(0x0C); delayms(2); lcd_cmd(0x06); delayms(2); lcd_cmd(0x01); delayms(2); } void main() // 主函数 { unsigned long count = 0; // 初始化计数器 S0 = 0; // 设置频率分频为 2% S1 = 1; lcd_init(); // 初始化 LCD while (1) // 持续识别颜色，并显示在LCD上 { out = 1; // 读取颜色数据 delayms(10); out = 0; while (!out); // 等待读取到数据 while (out); // 等待数据传输完毕 count = (TH0 << 8) | TL0; // 读取计数器数值 if (count < 12500) // 红色区间 { lcd_clear(); // 清除屏幕 lcd_cmd(0x80); // 设置光标位置为第一行第一列 lcd_data('R'); // 在LCD上显示 R } else if (count < 25000) // 绿色区间 { lcd_clear(); // 清除屏幕 lcd_cmd(0x80); // 设置光标位置为第一行第一列 lcd_data('G'); // 在LCD上显示 G } else if (count < 37500) // 蓝色区间 { lcd_clear(); // 清除屏幕 lcd_cmd(0x80); // 设置光标位置为第一行第一列 lcd_data('B'); // 在LCD上显示 B } else // 其他颜色 { lcd_clear(); // 清除屏幕 lcd_cmd(0x80); // 设置光标位置为第一行第一列 lcd_data('U'); // 在LCD上显示 U } } } 代码大概的意思是，首先将TCS230颜色传感器的引脚连接到AT89S52单片机上，并设置分频率为2%。然后将LCD1602的引脚连接到AT89S52单片机上，并初始化LCD。接下来程序会持续运行，并读取TCS230颜色传感器的颜色数据。然后根据颜色数据来判断颜色并在LCD上显示对应的字符。在这个程序中，红色对应字符 'R'，绿色对应字符 'G'，蓝色对应字符 'B'，未知颜色对应字符 'U'。 希望这个程序可以解决您的问题。如果您还有任何疑问，请随时提出来。
