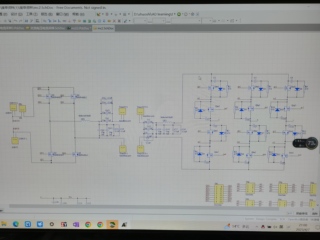

上图是我的电路拓扑

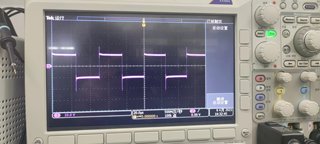

上图正负电压如下图

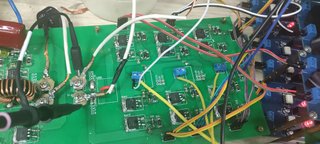

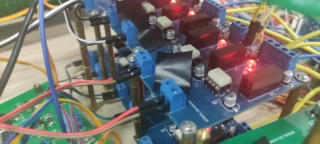

有很多的震荡和尖峰,我已经加过了rcd,驱动和硬件如下


我尝试了在开关管两端加电容,比如在Qap1加电容来吸收震荡和尖峰,Qap1上的震荡和尖峰确实没有了,但是Qap2上的震荡和尖峰会增大。如果我同时分别在Qap1和Qap2两端加电容,那么两个开关管的震荡和尖峰都不会变好。下图是我如何加电容的。


如果我在Qap1和Qap2构成的双向开关管两端加电容,就没啥效果。如下图

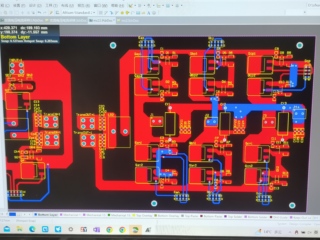

我觉得可能是我pcb的原因,pcb如下图。

但是我前级全桥输出的电压就很好,如下图

可以指点一下吗,我该怎么消除这个震荡和尖峰。谢谢大家了。
不知道你这个问题是否已经解决, 如果还没有解决的话:
如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
排查思路:
1.测试方法的问题
2.功率器件门极信号电感太大
看看驱动电阻是多大的,还可以增大门极电容
