BUCK电路，载输出电压正常，稍微带一点负载，输出电压就掉了

48v转12v的电路空载输出电压稳定正常，只要稍微带一点负载 （比如说加一点点负载电流 0.1A） 输出电压马上就掉了

BUCK电路是一种降压型DC-DC转换器，其输出电压受输入电压和负载变化的影响。如果在载荷下，BUCK电路的输出电压掉电或波动，可能有以下几个原因：

1. 输入电压下降：当输入电压下降时，BUCK电路的输出电压也会随之下降。因此，需要确保输入电压稳定，并且BUCK电路能够正常工作在输入电压范围内。
2. 输出电容不足：在负载突然变化时，BUCK电路的输出电容可能会无法及时提供足够的电荷，导致输出电压下降。解决方法是增加输出电容的容量，以提高BUCK电路对负载突变的适应能力。
3. MOS管开关频率过低：BUCK电路中的MOS管用于开关电路，在工作频率过低时，MOS管可能无法有效地将电源能转移到输出端，导致输出电压下降。需要调整MOS管的开关频率，使其能够正常工作在设计频率范围内。
4. 反馈电路失效：BUCK电路的反馈电路用于控制输出电压。如果反馈电路失效，BUCK电路的输出电压可能会波动或下降。需要检查反馈电路的连接是否正确，并检查反馈电路中的元件是否损坏。
5. 其他原因：如果以上原因都不是问题所在，还需要进一步检查BUCK电路的其他元件和连接，以找出问题所在。

需要注意的是，在进行任何操作之前，请确保已经采取适当的安全措施，并严格遵守相关的安全规定。

带载能力不够，需要检查电路配置

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 你可以看下这个问题的回答https://ask.csdn.net/questions/343070
• 你也可以参考下这篇文章：蜗牛星际B款——12V2线散热风扇降速解决方案
• 除此之外, 这篇博客: 关于开关电源中BUCK降压的一些学习笔记1中的 有人问：如果BUCK直接出来3.3V可以给单片机供电吗？ 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  可以！只限于要求不高的场合。可能会存在什么问题呢？

  • BUCK电路开关载波，在输出电容上含有纹波，如果单片机做高精度电压或者电流采样的时候，可能对采样有影响。
  • 如果BUCK降压一旦损坏，BUCK输入高压，输出等于输入，如果单片机没有任何保护措施，会直接损坏。这就是为什么说，使用前级BUCK+后级集成LDO了。

  所以这里建议是：不直接使用，在后级加上一级LDO，会对精度、纹波以及安全性都有极大的上升，而且小电压集成LDO的价格也不贵。



  开关电源就好比搬运能量，同样的能量，开关频率高的，搬的快，用一个小载具就可以搬，而频率低的搬得慢，载具需要大，成本相对会高一些。

  那么搬运能量的元件我们知道有电容和电感。

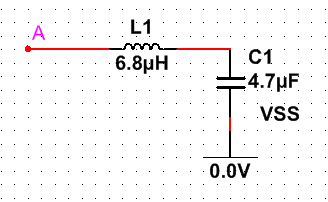

  如图：(参数我随便取的)



  如果A端有电流过来充电，可以实现C1上电压的积累，同时L1起到一个防止C1上浪涌电流的作用。但是此时如果一直给供电，L1虽然有效抑制了浪涌电流，电流从0慢慢上升，最终L1可能会饱和，电感可能会损坏。---->个人理解，仅供参考.

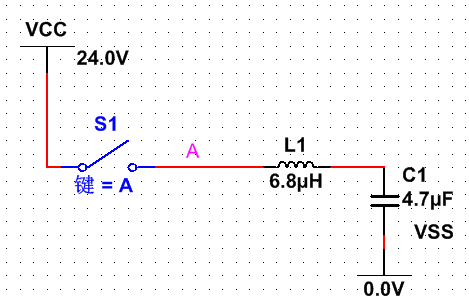

  这个时候就需要一个开关了，如图：

  但是L1两端不能突变，电感突然开路可能会损坏电感，由于电感的特性，断开的时候，感应出一个左负右正的电压，遏制电流的下降，这个过程中，会在电感两端产生尖峰电压，这个尖峰电压的幅值取决于关断频率有多快，越快幅值越高。但是开关确实需要关断，此时就需要有一个措施来抵消或者说钳位这个尖峰电压，那么这里可以使用二极管来进行钳位，称之为续流。

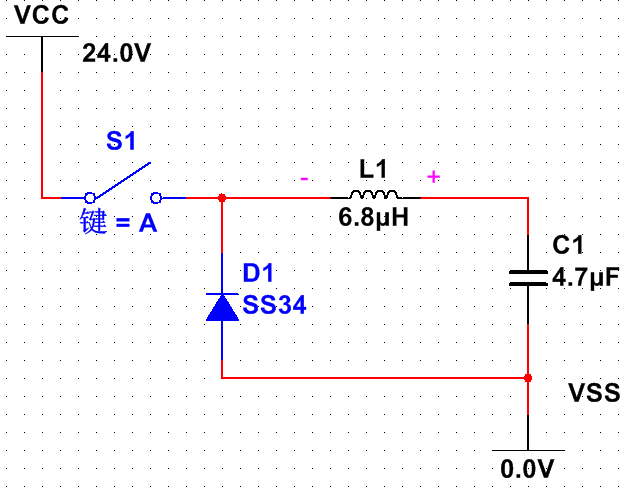

  如图：   利用二极管建立续流回路，电流会降低相对较小，续流期间电流方向保持不变。这里为什么不能用电阻，因为电阻会和电感同时导通，增加损耗，而且这里不管续不续流都会导通，不符合要求，我们需要的是电感正常时不导通，电感续流期间进行续流，因此这里就需要二极管而不是电阻。

  既然这个用到二极管，就要说一下关于这个二极管的选取：

  我的选取原则是：

  • 二极管的反向电压要大于电源电压120%左右，比如这里的24V，那么至少二极管的反向耐压要大于28V。
  • 由于续流期间电感电流是处于三角波状态，D1的峰值电流需要大于电感的峰值电流。
  • 另外由于电感是处于PWM载波状态，需要考虑到二极管的恢复时间，在高压情况下还需要考虑恢复太快时EMC的影响，如果高压下恢复太快，可能就不能选太快恢复的了。比如这里的24V，选取肖特基就合适了。

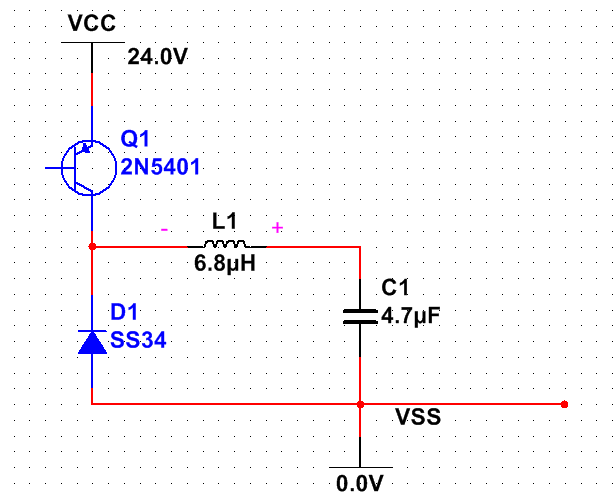

  接下来看看上面的开关怎么设计。这里电子开关一般有三极管和MOS管，如果后级是电阻负载，且输出电流稳定，那么开关管的占空比就是不变的。这个时候，实际上不需要电压负反馈也可实现一个最简单的BUCK电路：

  由于这里的24V的电源要接到开关管，要实现开关管的开和关。因此这里选择P管的话，相对于N管来说设计相对简单一些。

  如图：



  ---

  再接下来需要讨论P管的前级驱动电路了。 在下一篇学习记录中会进行记录。

  以上有任何不对的地方，欢迎提出一起讨论~
