stm32输出pwm

按键控制pwm波的频率，如何实现在不改变占空比的前提下改变频率，且每次按下按键频率的步进相同

按键按下，ARR和CCRx按比例增加/减少

• 这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/747549
• 我还给你找了一篇非常好的博客，你可以看看是否有帮助，链接：stm32使用PWM时，关闭PWM引脚会出现高电平解决方案
• 除此之外, 这篇博客: stm32-pwm初运用-呼吸灯中的 一、PWM简介以及如何通过控制PWM波控制小灯的明暗情况 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


•   长话短说，我就只分两个部分了。

    脉冲宽度调制(PWM)->（Pulse Width Modulation），STM32 的定时器除了 TIM6 和 7。其他的定时器都可以用来产生 PWM 输出。其中高级定时器 TIM1 和 TIM8 可以同时产生多达 7 路的 PWM 输出。而通用定时器也能同时产生多达 4路的 PWM 输出，这样， STM32 最多可以同时产生 30 路 PWM 输出！这样的话就可以想象一下可以做些什么事情了。
    比较水的思路就是定时器产生pwm波然后通过改变占空比来改变给予led的能量大小，从大的框架往下套。其实我就是简单的将我的感想写下来，来看的人应该也只是为了寻找思路或者其中关于细节的注意事项，以下便是提炼：
     （1） 巨牛的学长曾经说，一个东西你只知道如何使用它是没有灵魂的，你得有能力去改变它。我深感其中的道理，怎奈资质欠缺，很艰难。所以第一个就是关于寄存器的知识，如果你看的是这个，那么定时器的相关知识需要掌握一下，重要的在于定时器中断。这里就着资料的 捕获 /比较模式寄存器（TIMx_CCMR1/2）、捕获/比较使能寄存器（TIMx_CCER）、捕获/比较寄存器（TIMx_CCR1~4） 拿出来说，都是关于实际用的

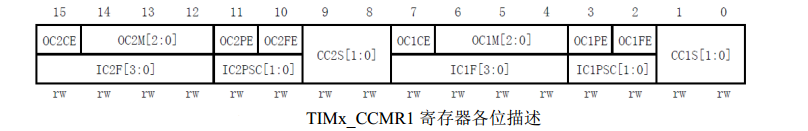

  ◆  捕获/比较模式寄存器（TIMx_CCMR1/2），该寄存器总共有 2 个， TIMx _CCMR1和 TIMx _CCMR2。 TIMx_CCMR1 控制 CH1 和 2，而 TIMx_CCMR2 控制 CH3 和 4。记住这个

  该寄存器的有些位在不同模式下，功能不一样，图中显示寄存器分为 2层，上面一层对应输出而下面的则对应输入。需要注意的是模式设置位 OCxM，此部分由 3 位组成。总共可以配置成 7 种模式，我们使用的是 PWM 模式，所以这 3 位必须设置为 110/111。这两种PWM 模式的区别就是输出电平的极性相反。

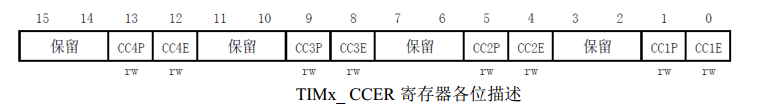

  ◆ 捕获/比较使能寄存器（TIMx_CCER），该寄存器控制着各个输入输出通道的开关。

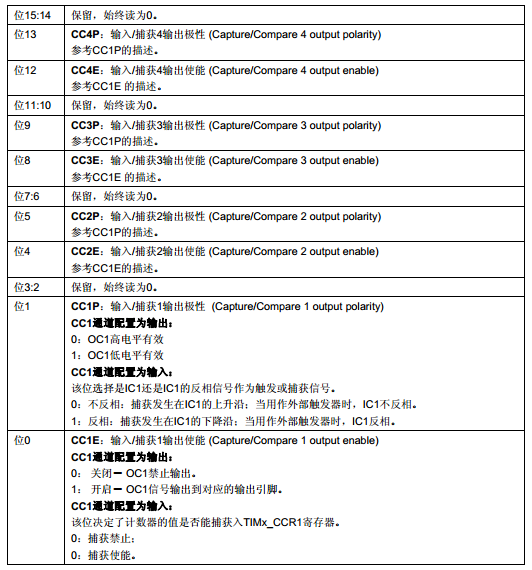

  这是从stm32参考手册14.4.9截下来的关于CCER的解释，每一位都有不同的意义，就像这里我们的目的是通过定时器产生pwm波，就对应了相应的输入/捕获输出使能位，要想PWM 从 IO 口输出，这个位必须设置为 1，所以我们需要设置该位为 1。

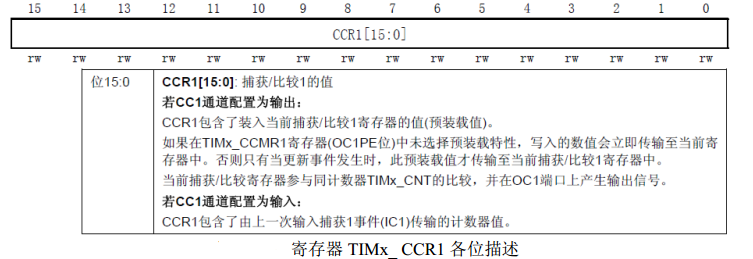

  ◆ 捕获/比较寄存器（TIMx_CCR1~4），该寄存器总共有 4 个，对应 4 个输通道 CH1~4。记住了，是对应的，和CCMR比较记忆即可

  在输出模式下，该寄存器的值与 CNT 的值比较，根据比较结果产生相应动作。所以我们通过修改对应寄存器的值，就可以控制 PWM 的输出脉宽了，再直接说吧，什么叫对应寄存器的值，TIMx_CCR1~4就对应你利用哪个定时器哪个通道，很直接干脆。

    （2） 涉及到端口的复用和映射，就像各种资料所说，讲的很直接，实现呼吸灯，你需要将pwm波输送至led灯所在的位置，所以，要么你就用原来的通道固定端口，要么就映射，工程量少差不多，前面也讲了端口复用和重映射，这就不赘述了

    （3） 我这里就不贴代码了，代码你们也不缺，各种大佬都分享的有，所以，下面才是重点，惊喜不
