键控三色灯，CC2530

编写正确的基于CC2530的IAR工程源码，编译后，将代码烧写至CC2530实验底板中，将Sensor-B与CC2530实验底板进行正确的连接，并正确配置CC2530实验底板的跳线以人及Sensor-B的跳线，使得给CC2530实验底板通电后，通过按下CC2530实验底板的K1按键，控制Sensor-B上RGB三色灯的亮灭以及颜色的切换。即:初始状态下，Sensor-B上的三色灯处于熄灭状态，按下K1后，为红灯，再次按下K 1后，为绿灯，再次按下K1后，为蓝灯，再按一下K1，熄灭，恢复到初始状态。

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 你可以看下这个问题的回答https://ask.csdn.net/questions/223625
• 这篇博客你也可以参考下：IAR使用单片机CC2530开发板加点对点通信传输光敏电阻值代码？ 程序代码出现错误求教大佬
• 除此之外, 这篇博客: 物联网竞赛-基于CC2530寄存器开发-基础知识学习中的 三、CC2530数据手册的使用 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  要想学会使用寄存器进行程序开发，首先得学会查看数据手册
  例如要把P1.0设置为通用GOIO、输出模式，查看数据手册步骤：

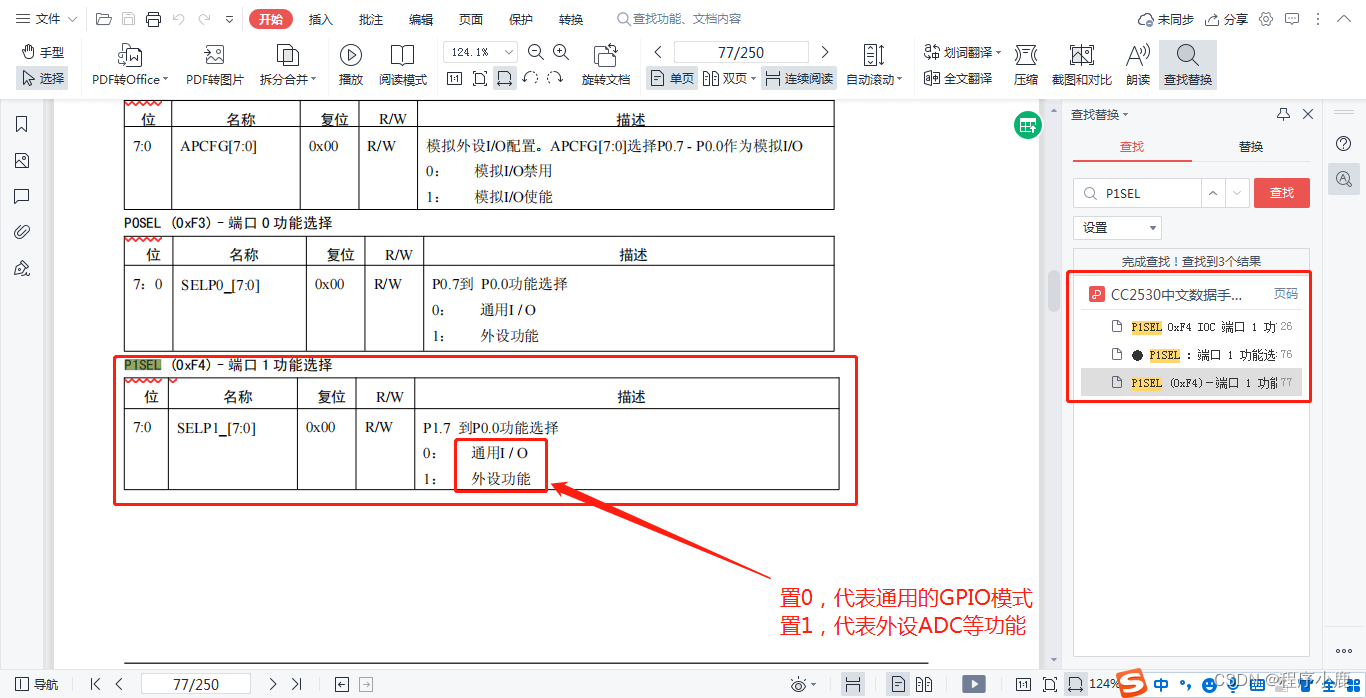

  1. 在数据手册ctrl+F查找P1SEL端口选择寄存器
     端口复位为0x00，默认为GPIO通用输入输出功能；可直接使用默认功能或P1SEL &=~0x01；

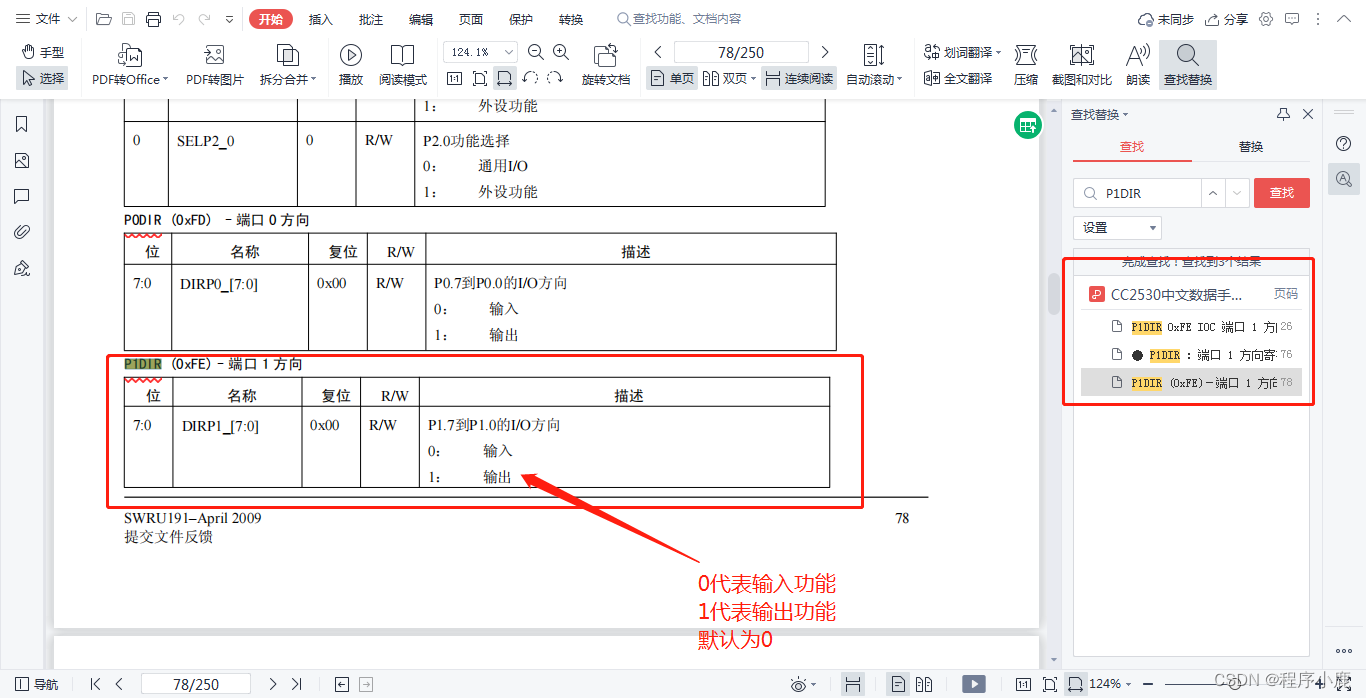

  2. 查找P1DIR端口1方向寄存器
     默认为输入模式，需设置P1DIR |= 0x01;
  3. 至此，已经完成设置P1.0为通用的输出模式 ，如需进行输入和串口、ADC等外设的配置也类似使用数据手册的方法；

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

该回答引用GPT:
首先，需要在IAR中新建一个工程，将CC2530的头文件和库文件导入，然后编写代码：

#include <ioCC2530.h>
#include <stdio.h>

void main(void)
{
  P1DIR |= 0x07;  //设置P1.0~P1.2为输出
  P1_0 = 0;
  P1_1 = 0;
  P1_2 = 0;
  while(1)
  {
    if(P0_0 == 0)  //检测K1按键
    {
      P1_0 = ~P1_0;  //翻转P1.0
      P1_1 = 0;
      P1_2 = 0;
      while(P0_0 == 0);  //等待K1按键释放
    }
    if(P0_1 == 0)  //检测K2按键
    {
      P1_1 = ~P1_1;  //翻转P1.1
      P1_0 = 0;
      P1_2 = 0;
      while(P0_1 == 0);  //等待K2按键释放
    }
    if(P0_2 == 0)  //检测K3按键
    {
      P1_2 = ~P1_2;  //翻转P1.2
      P1_0 = 0;
      P1_1 = 0;
      while(P0_2 == 0);  //等待K3按键释放
    }
  }
}

然后，将代码编译，烧写至CC2530实验底板中，将Sensor-B与CC2530实验底板进行正确的连接，并正确配置CC2530实验底板的跳线以及Sensor-B的跳线，使得给CC2530实验底板通电后，按下CC2530实验底板的K1按键，可以控制Sensor-B上RGB三色灯的亮灭以及颜色的切换，即：初始状态下，Sensor-B上的三色灯处于熄灭状态，按下K1后，为红灯，再次按下K 1后，为绿灯，再次按下K1后，为蓝灯，再按一下K1，熄灭，恢复到初始状态。
如还有疑问，可留言帮助解决。
