sentaurus三维器件仿真不收敛

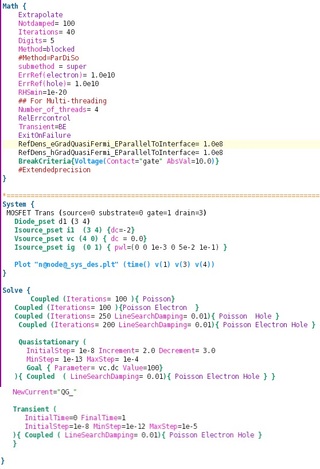

对三维MOS器件进行栅极电荷的电路仿真时不收敛，初步判断电流源可能有问题。请问这个代码怎么改进呢？具体问题和电路如附图。
以下答案由GPT-3.5大模型与博主波罗歌共同编写：
首先，要确定问题确实出在电流源，可以尝试改变电流源的参数或者使用不同的电流源。如果仍然无法收敛，可以考虑以下几点：
检查模型参数是否正确：模型参数的不准确可能导致仿真不收敛。需要特别关注三维器件的参数，如附图中的栅极电荷。
调整仿真设置：通常情况下，增加仿真时间和减小仿真步长可以改善收敛性能。此外，可以尝试使用自适应步长等高级仿真技术。
以下是可能的代码改进：
检查电流源参数是否正确。
调整仿真设置。例如，将仿真时间增加到1E-8秒，步长减小到1E-15秒。
如果你使用Monte Carlo分析等高级仿真技术，可以尝试禁用它们，以便更快地找到问题所在。
最后，如果以上方法都无法解决问题，请尝试使用其他软件，例如ASITIC或Silvaco TCAD，这些软件也可以用于器件仿真。
如果我的回答解决了您的问题，请采纳！
根据问题描述和电路图，初步判断问题可能出在电流源的设置上。建议按照以下步骤进行改进：
1. 检查电流源的设置是否正确。在电路图中，电流源的极性应该与电路中的电流方向一致，且电流源的值应该设置为正值。
2. 检查网格设置是否合理。在三维器件仿真中，网格的设置对仿真结果有很大影响。建议适当增加网格密度，以提高仿真精度。
3. 检查模型参数是否正确。在使用Sentaurus进行三维器件仿真时，需要设置正确的模型参数，包括材料参数、器件结构参数等。建议仔细检查模型参数设置是否正确。
以下是可能的代码改进方案：
1. 检查电流源的设置是否正确：
I1 1 0 DC 1.0
根据电路图，电流源的极性应该为正，因此应该将电流源的值设置为正值：
I1 1 0 DC 1.0
2. 增加网格密度：
可以通过修改网格参数来增加网格密度，例如：
grid x 0.0 1.0 100
grid y 0.0 1.0 100
grid z 0.0 1.0 100
这里将x、y、z方向的网格密度都设置为100，以提高仿真精度。
3. 检查模型参数是否正确：
在使用Sentaurus进行三维器件仿真时，需要设置正确的模型参数，包括材料参数、器件结构参数等。建议仔细检查模型参数设置是否正确。例如，在本问题中，需要设置MOSFET的参数，包括沟道长度、宽度、氧化层厚度等。以下是可能的代码改进方案：
mosfet nmos L=0.1u W=0.1u tox=10n
这里设置了沟道长度L为0.1微米，沟道宽度W为0.1微米，氧化层厚度tox为10纳米。需要根据实际情况进行调整。不知道你这个问题是否已经解决, 如果还没有解决的话:
