lm310n输出直接被抬到了电源电压

我的输入信号端内阻很大，大概g欧级别，lm310n的输入阻抗很大，我就选用了这款电压跟随器芯片.我看数据手册他内部就已经连成了电压跟随器，我单电源供电，输入信号还没接上，电压跟随器输出直接输出电源电压，我用的是7.4v电压280ma电源

参考GPT和自己的思路：根据你提供的情况，LM310N芯片内部已经连成电压跟随器，而输入信号端的内阻又很大，那么输出直接被抬到了电源电压就是一个很正常的情况。这是因为输出端的负载电阻就是电源电压，而电压跟随器会尽量跟随输入端的电压，因此输出端的电压也会随之跟随输入端的电压。建议加上输入信号进行测试，以确认电路的正常运行情况。如果还有其他疑问，请继续提问。

你输入没加信号，这时输入管脚上会因为漏电流的原因是高电压，所以输出就是高电压。

我的输入信号类似一种传感器 ，它的工作机理将外界机械能转换为电压信号，只有当我触摸它的时候它才会有短时(信号时间和接触时间一样，一般1，2s)的信号，信号最大十几V，但是不触摸就没有信号，大哥我问问，这种情况是不是用不了lm310N

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 建议你看下这篇博客👉 ：LM317的调压电阻的选择
• 除此之外, 这篇博客: 转载：LM339电网过压检测电路门限计算中的 转载：LM339电网过压检测电路门限计算 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

  下图为某电器电路中电网过电压检测电路部分。
  电网电压正常时，LM339的U-<2.8V，U+=2.8V，输出开路，过电压保护电路不工作，作为正反馈的射极跟随器BG1是导通的。
  当电网电压大于242V时，U- >2.8V，比较器翻转，输出为0V，BG1截止，U+的电压就完全决定于R1与R2的分压值，为2.7V，促使U- 更大于U+ ，这就使翻转后的状态极为稳定，避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。
  由于制造了一定的回差（迟滞），在过电压保护后，电网电压要降到242-5=237V时，U- < U+，电器才又开始工作。

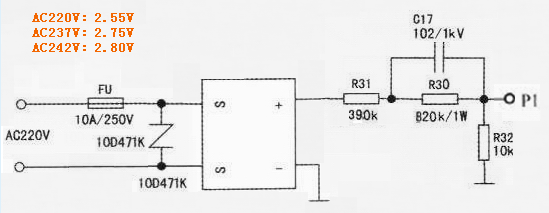

  首先，了解下电网取样电压电路

  电网电压AC220V经整流后P1点直流电压Vp1＝220×1.414＝311V（通常称作300V）；
  经过R31 R30 R32分压后，R32两端的取样电压311*10/(390+820+10)＝2.549V；
  输入运放反相输入端，
  那么电网电压AC237V时的取样电压2.746V；
  电网电压AC242V时的取样电压2.804V；

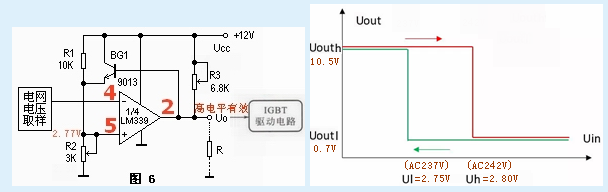

  图6电路为单电源反相输入比较器，其输出传输特性如上右图；
  我们希望的逻辑关系：
  1）当电网电压正常AC220V（取样电压2.55V）时，运放输出高电平，驱动IGBT工作：
  2）当电网电压冲高到AC242V（取样电压2.80V，红色箭头方向）时，运放输出低电平，进入过压保护， IGBT不工作：
  3）当电网电压开始下降低于AC237V（取样电压2.75V，蓝色箭头方向）时，运放输出高电平，恢复常态，重新驱动IGBT工作
  分析电路：
  当运放LM339输出高电平时，BG1导通（但不是开关状态），运放正相输入端PIN5电压为R2电压，因此对电网电压AC242V（取样电压2.80V，红色箭头方向）的检测可以通过调节R3使PIN5电压为2.8V，即模拟电网电压AC242V调节R3，使运放输出从高电平翻转到低电平（规格书0.7V）；此时BG1截止，
  此时运放正相输入端电压完全由R1、R2决定，U5＝UccR2/(R1+R2)＝123/(10+3)＝2.77V；当电网电压开始下降低于AC237V（取样电压2.75V，蓝色箭头方向）时，运放输出高电平，恢复常态，重新驱动IGBT工作；
  回差电压计算：
  △U＝242－237＝5V
  阈值电压（运放同相输入端PIN5端点电压）：
  AC242V：2.80V；
  AC237V：2.75V；
