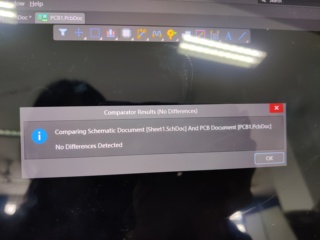

点击Design后点击import changes from显示弹窗如下图:
pcb等原理图,工程文件,pcb板均保存,切原理图编译无警告无错误
这就是提示你原理图跟PCB目前没有区别。
不知道你这个问题是否已经解决, 如果还没有解决的话:你是否厌烦了洞洞板上焊电路的繁琐?是否总是被莫名其妙的噪声所困扰?快加入PCB的大家庭吧!从零开始DIY自己的PCB电路板,只需要一台电脑和一个电子人的大脑_(:3」∠❀)
软件简介:
Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统,主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合,为设计者提供了全新的设计解决方案,使设计者可以轻松进行设计,熟练使用这一软件使电路设计的质量和效率大大提高。
使用AD绘制PCB电路板一般首先绘制电路原理图,根据原理图绘制PCB。
本文使用的AD版本为Altium Design 18。
感谢:带我入门的Geng Hao ran 同学!
接下来让我们以一个减法器为例,从无到有制作一块PCB:
