32单片机lcd菜单
32单片机
lcd显示菜单，拥有四个选项
两个按键控制上下选择，用底色翻转来表现被选中
参考GPT和自己的思路：
好的，对于你所提到的32单片机lcd菜单的问题，我可以提供如下回答：
首先，对于32单片机的选择，可以根据实际需要选择适当型号，一般来说，常见的有STM32、PIC32、AVR等，可以根据具体的应用场景和功能需求来选择。
关于lcd显示菜单，可以通过调用lcd驱动程序实现。对于四个选项的显示，可以设计相应的菜单数据结构，用于存储每个选项的名称、编号等信息，并按照一定的格式进行显示。
对于两个按键的控制上下选择，可以使用外部中断来实现，并通过相应的中断服务程序来处理按键事件。具体来说，可以把两个按键分别连接到特定的IO引脚上，并通过设置相应的中断触发条件，如上升沿、下降沿等，来检测按键事件，并在中断服务程序中更新当前选中的菜单选项及其底色翻转状态。
最后，关于底色翻转的表现，可以使用lcd显示器内置的底色控制功能来实现，具体来说，可以通过改变相应像素点的底色状态来表现被选中的选项。在lcd驱动程序中，可以提供相应的API函数，用于控制底色翻转的开关以及更新相应像素点的状态。
希望上述回答能够帮助你解决相关问题，如有不明白的地方，可以继续追问。
不知道你这个问题是否已经解决, 如果还没有解决的话:- 你看下这篇博客吧, 应该有用👉 ：记一次lcd休眠异常导致的底电流大
- 除此之外, 这篇博客: LCD 驱动：基础中的 四、实例： 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:
我的开发板子是jz2440，芯片型号是S3C2440A，屏幕是4.3寸的屏幕
lcd.c
#include <linux/module.h> #include <linux/kernel.h> #include <linux/errno.h> #include <linux/string.h> #include <linux/mm.h> #include <linux/slab.h> #include <linux/delay.h> #include <linux/fb.h> #include <linux/init.h> #include <linux/dma-mapping.h> #include <linux/interrupt.h> #include <linux/workqueue.h> #include <linux/wait.h> #include <linux/platform_device.h> #include <linux/clk.h> #include <asm/io.h> #include <asm/uaccess.h> #include <asm/div64.h> #include <asm/mach/map.h> #include <mach/regs-lcd.h> /*#include <asm/arch/regs-gpio.h>*/ #include <mach/fb.h> static int s3c_lcdfb_setcolreg(unsigned int regno, unsigned int red, unsigned int green, unsigned int blue, unsigned int transp, struct fb_info *info); struct lcd_regs { unsigned long lcdcon1; unsigned long lcdcon2; unsigned long lcdcon3; unsigned long lcdcon4; unsigned long lcdcon5; unsigned long lcdsaddr1; unsigned long lcdsaddr2; unsigned long lcdsaddr3; unsigned long redlut; unsigned long greenlut; unsigned long bluelut; unsigned long reserved[9]; unsigned long dithmode; unsigned long tpal; unsigned long lcdintpnd; unsigned long lcdsrcpnd; unsigned long lcdintmsk; unsigned long lpcsel; }; static struct fb_ops s3c_lcdfb_ops = { .owner = THIS_MODULE, .fb_setcolreg = s3c_lcdfb_setcolreg, .fb_fillrect = cfb_fillrect, .fb_copyarea = cfb_copyarea, .fb_imageblit = cfb_imageblit, }; static struct fb_info *s3c_lcd; static volatile unsigned long *gpbcon; static volatile unsigned long *gpbdat; static volatile unsigned long *gpccon; static volatile unsigned long *gpdcon; static volatile unsigned long *gpgcon; static volatile struct lcd_regs* lcd_regs; static u32 pseudo_palette[16]; // 伪调色板 /* from pxafb.c */ static inline unsigned int chan_to_field(unsigned int chan, struct fb_bitfield *bf) { chan &= 0xffff; chan >>= 16 - bf->length; return chan << bf->offset; } static int s3c_lcdfb_setcolreg(unsigned int regno, unsigned int red, unsigned int green, unsigned int blue, unsigned int transp, struct fb_info *info) { unsigned int val; if (regno > 16) return 1; /* 用red,green,blue三原色构造出val */ val = chan_to_field(red, &info->var.red); val |= chan_to_field(green, &info->var.green); val |= chan_to_field(blue, &info->var.blue); /* ((u32 *)(info->pseudo_palette))[regno] = val; */ pseudo_palette[regno] = val; return 0; } static int lcd_init(void) { /* 1. 分配一个fb_info */ s3c_lcd = framebuffer_alloc(0, NULL); /* 2. 设置 */ /* 2.1 设置固定的参数 */ strcpy(s3c_lcd->fix.id, "mylcd"); s3c_lcd->fix.smem_len = 480*272*16/8; s3c_lcd->fix.type = FB_TYPE_PACKED_PIXELS; s3c_lcd->fix.visual = FB_VISUAL_TRUECOLOR; /* TFT */ s3c_lcd->fix.line_length = 480*2; /* 2.2 设置可变的参数 */ s3c_lcd->var.xres = 480; s3c_lcd->var.yres = 272; s3c_lcd->var.xres_virtual = 480; s3c_lcd->var.yres_virtual = 272; s3c_lcd->var.bits_per_pixel = 16; /* RGB:565 */ s3c_lcd->var.red.offset = 11; s3c_lcd->var.red.length = 5; s3c_lcd->var.green.offset = 5; s3c_lcd->var.green.length = 6; s3c_lcd->var.blue.offset = 0; s3c_lcd->var.blue.length = 5; s3c_lcd->var.activate = FB_ACTIVATE_NOW; /* 2.3 设置操作函数 */ s3c_lcd->fbops = &s3c_lcdfb_ops; /* 2.4 其他的设置 */ s3c_lcd->pseudo_palette = pseudo_palette; /*s3c_lcd->screen_base = ;*/ /* 显存的虚拟地址 */ s3c_lcd->screen_size = 480*272*16/8; /* 3. 硬件相关的操作 */ /* 3.1 配置GPIO用于LCD */ gpbcon = ioremap(0x56000010, 8); gpbdat = gpbcon+1; gpccon = ioremap(0x56000020, 4); gpdcon = ioremap(0x56000030, 4); gpgcon = ioremap(0x56000060, 4); *gpccon = 0xaaaaaaaa; /* GPIO管脚用于VD[7:0],LCDVF[2:0],VM,VFRAME,VLINE,VCLK,LEND */ *gpdcon = 0xaaaaaaaa; /* GPIO管脚用于VD[23:8] */ *gpbcon &= ~(3); /* GPB0设置为输出引脚 */ *gpbcon |= 1; *gpbdat &= ~1; /* 输出低电平 */ *gpgcon |= (3<<8); /* GPG4用作LCD_PWREN */ /* 3.2 根据LCD手册设置LCD控制器, 比如VCLK的频率等 */ lcd_regs = ioremap(0x4D000000, sizeof(struct lcd_regs)); /* bit[17:8]: VCLK = HCLK / [(CLKVAL+1) x 2], LCD手册P14 * 10MHz(100ns) = 100MHz / [(CLKVAL+1) x 2] * CLKVAL = 4 * bit[6:5]: 0b11, TFT LCD * bit[4:1]: 0b1100, 16 bpp for TFT * bit[0] : 0 = Disable the video output and the LCD control signal. */ lcd_regs->lcdcon1 = (4<<8) | (3<<5) | (0x0c<<1); #if 1 /* 垂直方向的时间参数 * bit[31:24]: VBPD, VSYNC之后再过多长时间才能发出第1行数据 * LCD手册 T0-T2-T1=4 * VBPD=3 * bit[23:14]: 多少行, 320, 所以LINEVAL=320-1=319 * bit[13:6] : VFPD, 发出最后一行数据之后，再过多长时间才发出VSYNC * LCD手册T2-T5=322-320=2, 所以VFPD=2-1=1 * bit[5:0] : VSPW, VSYNC信号的脉冲宽度, LCD手册T1=1, 所以VSPW=1-1=0 */ lcd_regs->lcdcon2 = (1<<24) | (271<<14) | (1<<6) | (9); /* 水平方向的时间参数 * bit[25:19]: HBPD, VSYNC之后再过多长时间才能发出第1行数据 * LCD手册 T6-T7-T8=17 * HBPD=16 * bit[18:8]: 多少列, 240, 所以HOZVAL=240-1=239 * bit[7:0] : HFPD, 发出最后一行里最后一个象素数据之后，再过多长时间才发出HSYNC * LCD手册T8-T11=251-240=11, 所以HFPD=11-1=10 */ lcd_regs->lcdcon3 = (1<<19) | (479<<8) | (1); /* 水平方向的同步信号 * * bit[7:0] : HSPW, HSYNC信号的脉冲宽度, LCD手册T7=5, 所以HSPW=5-1=4 * */ lcd_regs->lcdcon4 = 40; #else lcd_regs->lcdcon2 = S3C2410_LCDCON2_VBPD(5) | \ S3C2410_LCDCON2_LINEVAL(319) | \ S3C2410_LCDCON2_VFPD(3) | \ S3C2410_LCDCON2_VSPW(1); lcd_regs->lcdcon3 = S3C2410_LCDCON3_HBPD(10) | \ S3C2410_LCDCON3_HOZVAL(239) | \ S3C2410_LCDCON3_HFPD(1); lcd_regs->lcdcon4 = S3C2410_LCDCON4_MVAL(13) | \ S3C2410_LCDCON4_HSPW(0); #endif /* 信号的极性 * bit[11]: 1=565 format * bit[10]: 0 = The video data is fetched at VCLK falling edge * bit[9] : 1 = HSYNC信号要反转,即低电平有效 * bit[8] : 1 = VSYNC信号要反转,即低电平有效 * bit[6] : 0 = VDEN不用反转 * bit[3] : 0 = PWREN输出0 * bit[1] : 0 = BSWP * bit[0] : 1 = HWSWP 2440手册P413 */ lcd_regs->lcdcon5 = (1<<11) | (0<<10) | (1<<9) | (1<<8) | (1<<0); /* 3.3 分配显存(framebuffer), 并把地址告诉LCD控制器 */ s3c_lcd->screen_base = dma_alloc_writecombine(NULL, s3c_lcd->fix.smem_len, &s3c_lcd->fix.smem_start, GFP_KERNEL); lcd_regs->lcdsaddr1 = (s3c_lcd->fix.smem_start >> 1) & ~(3<<30); lcd_regs->lcdsaddr2 = ((s3c_lcd->fix.smem_start + s3c_lcd->fix.smem_len) >> 1) & 0x1fffff; lcd_regs->lcdsaddr3 = (480*16/16); /* 一行的长度(单位: 2字节) */ /*s3c_lcd->fix.smem_start = xxx;*/ /* 显存的物理地址 */ /* 启动LCD */ lcd_regs->lcdcon1 |= (1<<0); /* 使能LCD控制器 */ lcd_regs->lcdcon5 |= (1<<3); /* 使能LCD本身 */ *gpbdat |= 1; /* 输出高电平, 使能背光 */ /* 4. 注册 */ register_framebuffer(s3c_lcd); return 0; } static void lcd_exit(void) { unregister_framebuffer(s3c_lcd); lcd_regs->lcdcon1 &= ~(1<<0); /* 关闭LCD本身 */ *gpbdat &= ~1; /* 关闭背光 */ dma_free_writecombine(NULL, s3c_lcd->fix.smem_len, s3c_lcd->screen_base, s3c_lcd->fix.smem_start); iounmap(lcd_regs); iounmap(gpbcon); iounmap(gpccon); iounmap(gpdcon); iounmap(gpgcon); framebuffer_release(s3c_lcd); } module_init(lcd_init); module_exit(lcd_exit); MODULE_LICENSE("GPL");Makefile
KERN_DIR = /work/system/linux-2.6.22.6 all: make -C $(KERN_DIR) M=`pwd` modules clean: make -C $(KERN_DIR) M=`pwd` modules clean rm -rf modules.order obj-m += lcd.o其中

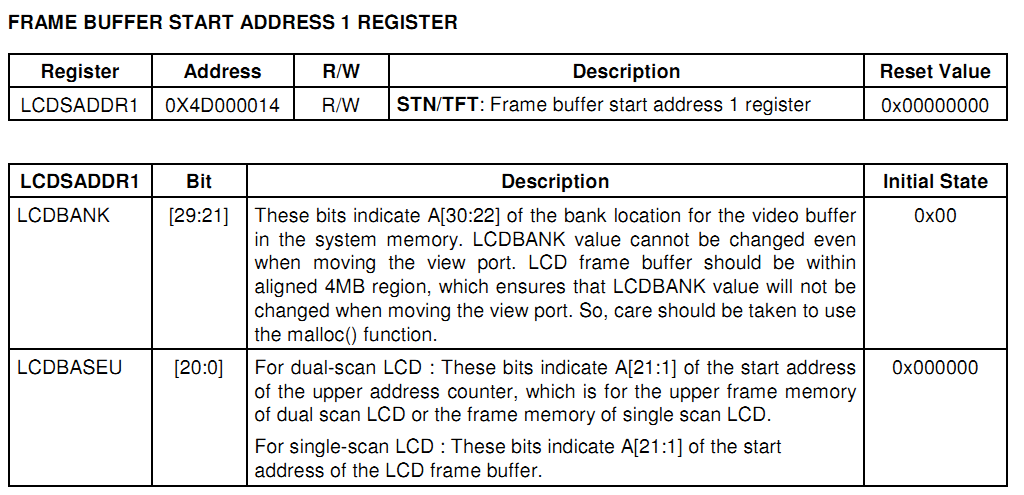

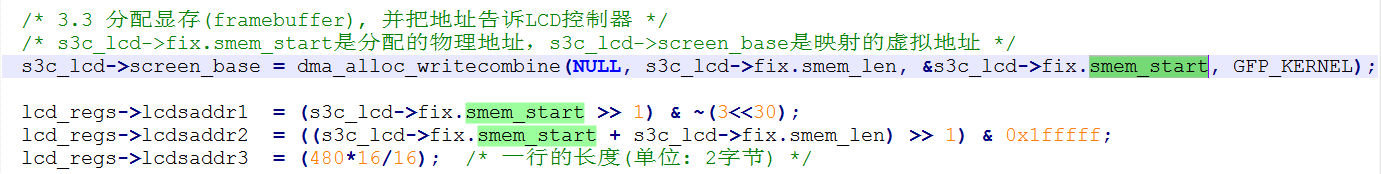

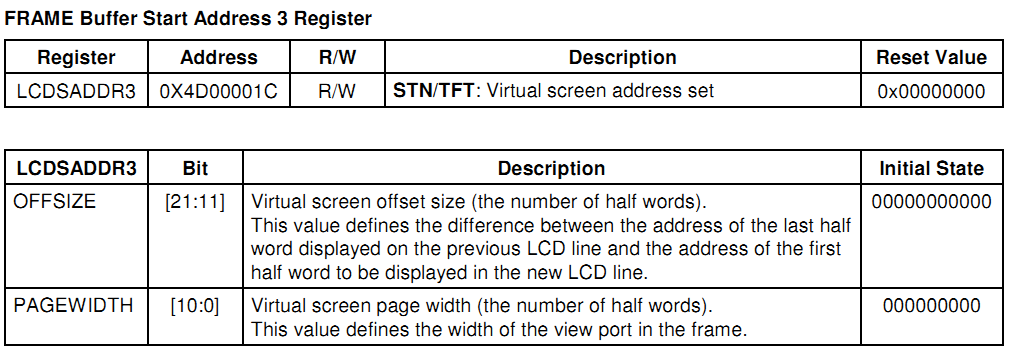

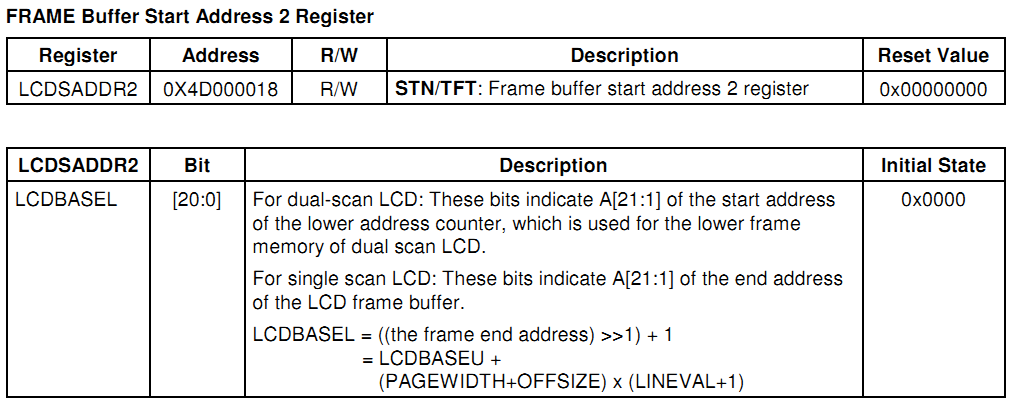

dma_alloc_writecombine 函数返回物理地址给 s3c_lcd->fix.smem_start，返回虚拟地址给 s3c_lcd->screen_base

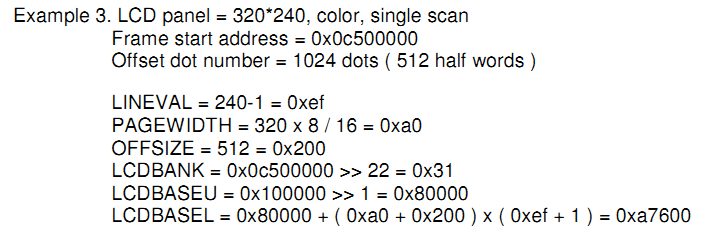

给了一个例子，例子中为什么要向右移动1位呢？
原因是用16位表示一个像素导致。
测试方法：
重新配置内核，去掉默认的 LCD
不让 S3C2410 编译进内核，配置成模块形式，通过make modules方式生成模块。
Device Drivers-> Graphics support:
<M> S3C2410 LCD framebuffer support
将上边的例子，交叉编译，会有个 lcd.ko，在 lcd.ko 中用到了上边的配置成模块生成的模块：
位置在 [内核目录]/drivers/video 下。
ls *.ko
cfbcopyarea.ko cfbfillrect.ko cfbimgblt.ko s3c2410fb.ko
我们需要前三个，连同 lcd.ko 一起发送到板子上，在板子上加载上所有这些，最后加载 lcd.ko

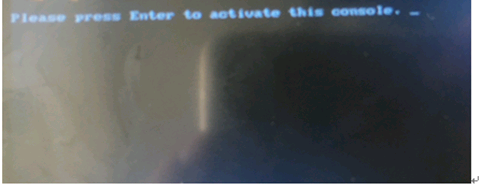

此时，我们就能看到屏幕亮起来了，
可以用如下的方式将数据发送到 lcd 上：
echo hello> /dev/tty1 // LCD上便显示hello字段
cat Makefile>/dev/tty1 // LCD上便显示Makeflie文件的内容
或者在 /etc/inittab 中添加
tty1::askfirst:-/bin/sh //将sh进程(命令行)输出到tty1里,也就是使LCD输出信息
然后重启，将模块全部加载便能看到
如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
