32F335芯片烧写flash失败

32F335芯片烧写flash报内存错误。
相同的程序，相同的配置，在其他电脑上就可以将程序烧写进flash里面。软件也重新安装过，并没有解决问题。

你看一下你的电脑上是否已经安装了正确的驱动程序，并且驱动程序可以正常访问芯片的Flash存储器。

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/740721
• 你也可以参考下这篇文章：最近Flash页面无法访问的问题解决方法
• 除此之外, 这篇博客: Flash基本特性中的 三、FLASH 类型 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  NOR和NAND是市场上两种主要的非易失闪存技术。

  在1984年，东芝公司的发明人舛冈富士雄首先提出了快速闪存存储器（此处简称闪存）的概念。与传统电脑内存不同，闪存的特点是NVM，其记录速度也非常快。

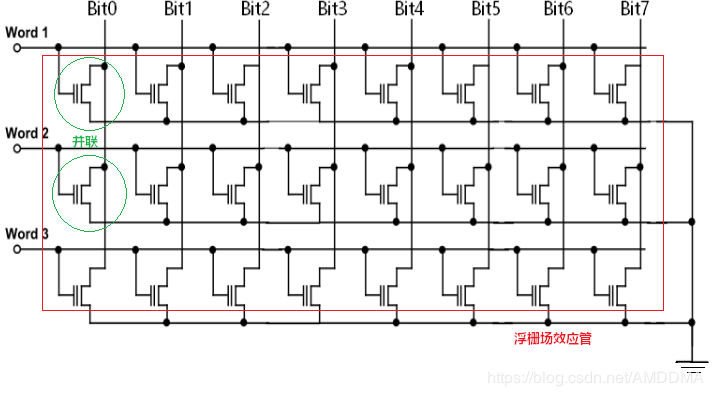

  Intel是世界上第一个生产闪存并将其投放市场的公司。1988年，公司推出了一款256K bit闪存芯片。它如同鞋盒一样大小，并被内嵌于一个录音机里。後来，Intel发明的这类闪存被统称为NOR闪存。它结合EPROM和EEPROM两项技术，并拥有一个SRAM接口。



  第二种闪存称为NAND闪存。它由日立公司于1989年研制，并被认为是NOR闪存的理想替代者。NAND闪存的写周期比NOR闪存短90%，它的保存与删除处理的速度也相对较快。NAND的存储单元只有NOR的一半，在更小的存储空间中NAND获得了更好的性能。鉴于NAND出色的表现，它常常被应用于诸如CompactFlash、SmartMedia、 SD、 MMC、 xD、 and PC cards、USB sticks等存储卡上。

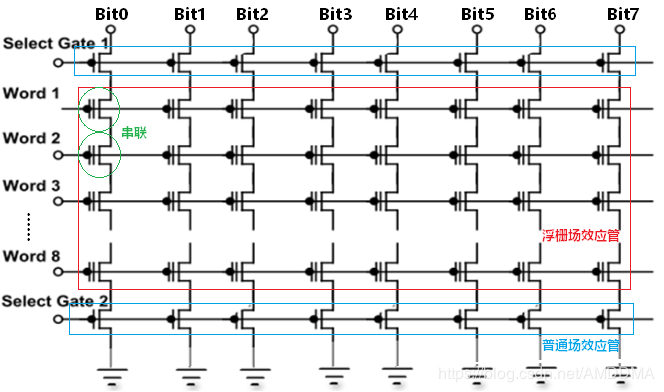

  NAND 闪存的存储单元采用串行结构，存储单元的读写是以页和块为单位来进行（一页包含若干字节，若干页则组成储存块， NAND 的存储块大小为 8 到 32KB ），这种结构最大的优点在于容量可以做得很大，超过 512MB 容量的 NAND 产品相当普遍， NAND 闪存的成本较低，有利于大规模普及。

  NAND 闪存的缺点在于读速度较慢，它的 I/O 端口只有 8 个，比 NOR 要少多了。这区区 8 个 I/O 端口只能以信号轮流传送的方式完成数据的传送，速度要比 NOR 闪存的并行传输模式慢得多。再加上NAND 闪存的逻辑为电子盘模块结构，内部不存在专门的存储控制器，一旦出现数据坏块将无法修，可靠性较 NOR 闪存要差。



如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
