关于l6563的仿真

请问一下，l6563这个芯片可以用什么软件仿真啊，用了multisim没有找到

不知道你这个问题是否已经解决, 如果还没有解决的话:
  • 这篇博客也许可以解决你的问题👉 ：[运放滤波器]3_反相同相比例放大电路_Multisim电路仿真
  • 除此之外, 这篇博客: 三极管串联线性稳压电路原理详解及Multisim仿真中的 1. 三极管串联稳压电路 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

    本文基于Multisim搭建了由三极管、稳压二极管、电阻、电容等分立元件构成的三极管串联线性稳压电路，实现将12V直流电压通过三极管、稳压二极管等元件降压至5V，为负载供电。为便于观察，选用LED灯（红）作为电路负载，其工作电压为1.66V，电流5mA。其基本电路拓扑如下图所示：
    在这里插入图片描述

    电阻R1和稳压二极管D1组成基本稳压电路，通过稳压二极管将电压稳定在5.6V；稳压二极管与三极管基极连接，发射极输出，形成一个简单的三极管射极跟随器；此时，发射极电压跟随着基极电压变化，即UE=UB−UBEU_E = U_B - U_{BE}UE​=UB​−UBE​，其中UBEU_{BE}UBE​为基极与发射极之间的管压降。根据跟随器原理我们就可以产生需要的电压，图中仿真电路的输出电压理论上为5V。

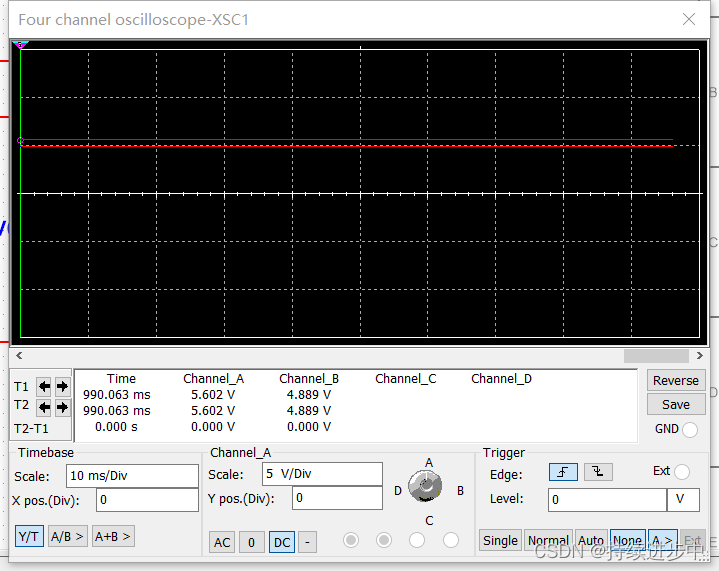

    Multisim仿真结果，如下图所示：
    在这里插入图片描述
    从仿真结果可以看出该电路中稳压二极管将电压稳在5.602V，电路的最终输出电压为4.889V（5.602V - UBEU_{BE}UBE​，硅管0.6V~0.7V），且输出电压波形稳定，电路的功能基本实现。


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
