我按照步骤做出来的实验，然后结束后发现自己什么都搞不清楚，我想知道得出来的图像分别求代表的是什么(关键词-读研)

我按照步骤做出来的实验，然后结束后发现自己什么都搞不清楚，我想知道得出来的图像分别求代表的是什么，我知道测的地方但我也不知道得出来的图是表示了什么，我想要弄懂，想要学会，希望可以教教我。我刚研一，还是跨专业读研，是真的啥都不懂。

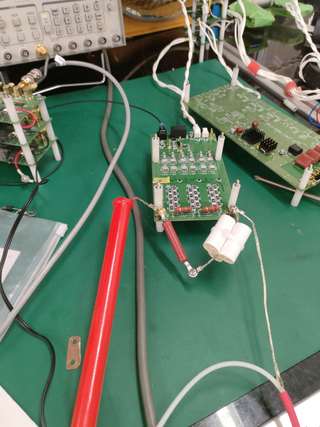

希望能得到每个线条是表示了什么，实验的是一个三并联开关。

这个是电容的充电的曲线，对照电路图分析下。
