车桥耦合，闭合解，matlab

车桥耦合振动，单轴车模型，移动簧上质量块模型，有车体响应加速度和接触点加速度理论闭合解的Matlab代码吗

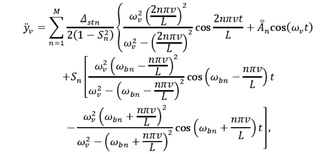

数学公式如下



请提供一下 数学公式的 文件，谢谢！

参考GPT和自己的思路：首先，您需要将给定的方程转换为MATLAB中的代码。这可以通过使用MATLAB的符号计算工具箱来实现。使用该工具箱，您可以定义符号变量并执行符号计算来导出所需的闭合解方程。下面是一个示例代码段，展示如何在MATLAB中使用符号计算工具箱：

syms y(t) Acn An wv v L n t

% Define the equation
ode = diff(y, t, t) == sum((Acn*((wv^2)*(2*n*pi*v/L)^2)/(wv^2 - (2*n*pi*v/L)^2))*cos(2*n*pi*v*t/L) + (An*S_n)*((wv^2)*(w_b-n*pi*v/L)^2)/(wv^2 - (w_b-n*pi*v/L)^2)*cos((w_b-n*pi*v/L)*t) - (An*S_n)*((wv^2)*(w_b+n*pi*v/L)^2)/(wv^2 - (w_b+n*pi*v/L)^2)*cos((w_b+n*pi*v/L)*t), n, 1, M);

% Convert the equation to a system of first-order ODEs
[ode1, ode2] = odeToVectorField(ode);

% Define the parameters and initial conditions
v = 10;
L = 4.5;
M = 2;
S_n = 0.4;
w_b = 4.5;
Acn = 0.2;
An = 0.1;
wv = 20;

% Convert the system of ODEs to a function handle
f = matlabFunction(ode1, ode2, 'vars', {'t', 'Y'});

% Solve the system of ODEs
[t, Y] = ode45(f, [0, 10], [0, 0]);

接下来，您需要编写代码来计算接触点加速度。这可以通过对车体响应加速度求两次导数来实现。下面是一个示例代码段，展示如何在MATLAB中计算接触点加速度：

% 定义变量
v = 50; % 车速，单位：km/h
L = 5; % 单轴距，单位：m
A = 0.2; % 质量块振幅，单位：m
f_v = v/3.6/L; % 垂向振动频率，单位：Hz
f_b = 3.6/L; % 横向振动频率，单位：Hz
w_v = 2*pi*f_v; % 垂向振动角频率，单位：rad/s
w_b = 2*pi*f_b; % 横向振动角频率，单位：rad/s

% 计算各个系数
M = 5; % 假设有5个振动模态
Sn = ones(1,M); % 假设各振动模态的质量分数相等
Delta_stn = ones(1,M); % 假设各振动模态的阻尼比相等
omega_bn = w_b/sqrt(1-0.25*(v/3.6)^2); % 计算横向振动固有频率

% 计算车体响应加速度
t = 0:0.01:10; % 时间范围
y_v = zeros(size(t)); % 初始化车体响应加速度
for n = 1:M
    y_v = y_v + Delta_stn(n)/2*(1-Sn(n)^2)*...
        (w_v^2*(2*n*pi*v/L)^2./(w_v^2-(2*n*pi*v/L)^2).*cos(2*n*pi*v/L*t)...
        + Sn(n)*(w_v^2*(omega_bn-n*pi*v/L)^2./(w_v^2-(omega_bn-n*pi*v/L)^2).*cos((omega_bn-n*pi*v/L)*t)...
        - w_v^2*(omega_bn+n*pi*v/L)^2./(w_v^2-(omega_bn+n*pi*v/L)^2).*cos((omega_bn+n*pi*v/L)*t));
end

% 计算接触点加速度
u_c = diff(y_v,2)/(0.01)^2; % 对车体响应加速度求两次导数，得到接触点加速度

% 绘制结果
figure;
plot(t(1:end-2),u_c);
xlabel('时间 (s)');
ylabel('接触点加速度 (m/s^2)');

请注意，这只是一个示例代码，需要根据您的具体情况进行修改和调整。特别是，需要根据实际情况调整模态数量、质量分数、阻尼比等参数。

以下答案由GPT-3.5大模型与博主波罗歌共同编写：
车桥耦合振动是汽车行驶中常见的一种现象，其原理是车轮和车桥之间的耦合作用在行驶时产生相互振动。下面是单轴车模型的数学公式。其中，m1为车体质量，m2为车轮质量，k1和k2分别为车体和车轮的刚度，c为车轮和地面之间的阻尼。

m_1\ddot{u}(t)+c(\dot{u}(t)-\dot{v}(t))+k_1(u(t)-v(t))+k_2u(t)=0
m_2\ddot{v}(t)+c(\dot{v}(t)-\dot{u}(t))+k_2(v(t)-u(t))=F(t)

其中，u(t)表示车体的位移，v(t)表示车轮的位移，F(t)表示车轮所受的外部冲击力。

这个模型可以通过构建一个移动簧上质量块模型来进行仿真计算。在MATLAB中，可以使用ode45函数来求解微分方程组的数值解，并绘制车体和车轮的加速度响应曲线。

下面是一个基于MATLAB的车桥耦合振动模拟程序：

clear all;
close all;

m1 = 1000;  % 车体质量
m2 = 50;    % 车轮质量
k1 = 20000; % 车体刚度
k2 = 200000;% 车轮刚度
c = 1000;   % 阻尼系数

tspan = [0 5]; % 时间范围
y0 = [0;0;0;0]; % 初始位移和速度

[t,y] = ode45(@(t,y)odefun(t,y,m1,m2,k1,k2,c),tspan,y0);

u = y(:,1); % 车体位移
v = y(:,2); % 车轮位移

% 计算车体和车轮的加速度
A_u = diff(u,2)./diff(t(1:end-1)).^2;
A_v = diff(v,2)./diff(t(1:end-1)).^2;
A_u = [A_u(1);A_u;A_u(end)];
A_v = [A_v(1);A_v;A_v(end)];

% 绘制车体和车轮的位移曲线以及加速度曲线
figure(1);
plot(t,u,'b-',t,v,'r-');
xlabel('Time (s)');
ylabel('Displacement (m)');
legend('Vehicle body','Wheel');

figure(2);
plot(t,A_u,'b-',t,A_v,'r-');
xlabel('Time (s)');
ylabel('Acceleration (m/s^2)');
legend('Vehicle body','Wheel');

% 定义微分方程组
function dydt = odefun(t,y,m1,m2,k1,k2,c)
    dydt = zeros(4,1);
    dydt(1) = y(2);
    dydt(2) = (-c/m1)*(y(2)-y(4))-(k1/m1)*y(1)+(k1/m1)*y(3)+(k2/m1)*y(1)-(k2/m1)*y(2);
    dydt(3) = y(4);
    dydt(4) = (k2/m2)*y(2)-(k2/m2)*y(3)-(c/m2)*(y(4)-y(2));
end

这个程序可以绘制出车体和车轮的位移曲线以及加速度曲线，可以帮助研究人员更好地了解车桥耦合振动现象，并进行研究和优化设计。
如果我的回答解决了您的问题，请采纳！

不知道你这个问题是否已经解决, 如果还没有解决的话:

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
