关于#matlab#的问题

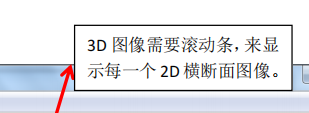

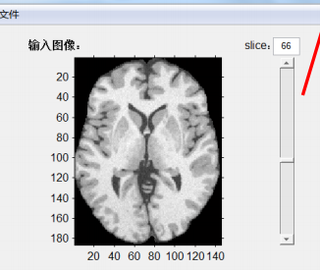

如何在MATLAB中的GUI界面中实现滑块滚动，坐标轴中的图像层层变化，该图像是mri图像，实现滑块的来回变动，图像都能随之变化。



参考GPT和自己的思路：在MATLAB的GUI界面中实现滑块滚动，坐标轴中的图像层层变化，可以通过以下步骤实现：

1 在GUI界面中添加一个Slider控件（可以在GUIDE中进行添加），并设置其最小值、最大值、步长等属性，以及回调函数。

2 在回调函数中获取Slider控件的当前值，并使用该值来确定要显示的MRI图像的层数。

3 将MRI图像转换为一个3D矩阵（例如，使用MATLAB的dicomread函数或者imread函数），并将要显示的2D横断面图像提取出来。

4 将2D横断面图像显示在坐标轴中，可以使用MATLAB的imshow函数或者image函数，设置坐标轴的范围和坐标轴的标签等属性。

5 在回调函数中更新坐标轴中的图像，可以使用MATLAB的set函数来更新坐标轴中的图像，例如：

% 获取Slider控件的当前值
currentLayer = round(get(handles.slider1, 'Value'));

% 显示当前层的2D横断面图像
imshow(mri(:,:,currentLayer), 'Parent', handles.axes1);

% 更新坐标轴的属性
set(handles.axes1, 'XTick', [], 'YTick', [], 'ZTick', []);
xlabel(handles.axes1, 'X');
ylabel(handles.axes1, 'Y');
zlabel(handles.axes1, 'Z');

其中，handles.slider1是Slider控件的句柄，handles.axes1是要显示2D横断面图像的坐标轴的句柄，mri是MRI图像的3D矩阵。

6 在GUI界面中添加一个按钮控件，用于保存当前层的2D横断面图像。在按钮的回调函数中，可以使用MATLAB的imwrite函数来保存图像，例如：

function pushbutton1_Callback(hObject, eventdata, handles)
% hObject    handle to pushbutton1 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)

% 获取Slider控件的当前值
currentLayer = round(get(handles.slider1, 'Value'));

% 从MRI图像中提取当前层的2D横断面图像
im = mri(:,:,currentLayer);

% 保存当前层的2D横断面图像
filename = ['layer_', num2str(currentLayer), '.png'];
imwrite(im, filename);

% 显示保存成功的提示信息
msgbox(['2D横断面图像已保存到文件：', filename]);

end

7 在GUI界面中添加一个按钮控件，用于保存当前层的2D横断面图像。在按钮的回调函数中，可以使用MATLAB的imwrite函数来保存图像，例如：

% 获取Slider控件的当前值
currentLayer = round(get(handles.slider1, 'Value'));

% 显示当前层的2D横断面图像
imshow(mri(:,:,currentLayer), 'Parent', handles.axes1);

% 更新坐标轴的属性
set(handles.axes1, 'XTick', [], 'YTick', [], 'ZTick', []);
xlabel(handles.axes1, 'X');
ylabel(handles.axes1, 'Y');
zlabel(handles.axes1, 'Z');

% 保存当前层的2D横断面图像
imwrite(mri(:,:,currentLayer), 'current_layer.jpg');

其中，handles.slider1是Slider控件的句柄，handles.axes1是要显示2D横断面图像的坐标轴的句柄，mri是MRI图像的3D矩阵。

8 点击保存按钮后，会将当前层的2D横断面图像保存为current_layer.jpg文件。

“Devil组”引证GPT后的撰写：


function myGUI()
    % 创建GUI界面
    fig = uifigure('Name', 'MRI图像');

    % 创建坐标轴和初始图像
    ax = uiaxes(fig, 'Position', [50 50 500 400]);
    img = imread('mri_image.png');
    imshow(img, 'Parent', ax);

    % 创建滑块并设置范围和初始值
    slider = uislider(fig, 'Position', [50 10 500 20], 'Limits', [1 100], 'Value', 1);

    % 设置滑块的回调函数
    slider.ValueChangedFcn = @(sld, event) updateImage(sld, ax, img);
end

function updateImage(slider, ax, img)
    % 获取滑块的值并计算出需要显示的图像层数
    value = round(slider.Value);
    layer = round(size(img, 3) * value / 100);

    % 显示对应层数的图像
    imshow(img(:, :, layer), 'Parent', ax);
end

创建了一个GUI界面，并在其中添加了一个坐标轴和一个初始的MRI图像。然后，创建了一个滑块，并将其范围设置为1到100，初始值设置为1。最后，设置了滑块的回调函数updateImage，该函数根据滑块的值计算出需要显示的图像层数，并将其显示在坐标轴中。在回调函数中，用MATLAB的imshow函数来显示对应层数的MRI图像。

以下答案由GPT-3.5大模型与博主波罗歌共同编写：
要在MATLAB GUI中实现滑块滚动和MIR图像的动态变化需要使用MATLAB GUI工具箱中的滑块（uicontrol对象）和绘图函数。具体步骤如下：

  1. 创建一个GUI界面
    使用MATLAB自带的GUIDE工具箱可以方便地创建一个GUI界面。

  2. 在GUI界面中添加一个滑块
    在GUI界面上添加一个滑块（uicontrol类型为'slider'）对象，设置它的最小值、最大值、初始值、位置等属性。

  3. 在GUI界面中添加一个坐标轴（axes）对象
    在GUI界面上添加一个坐标轴（axes类型为'axes'）对象，设置它的位置和其他属性。

  4. 在GUI界面中添加一个“绘制”按钮
    在GUI界面上添加一个按钮（uicontrol类型为'pushbutton'）对象，设置它的位置和其他属性。

  5. 编写回调函数
    为滑块和按钮添加回调函数，当滑块的值发生变化或按钮被按下时，分别执行相应的操作。

  6. 实现动态绘图
    在回调函数中，根据滑块的值动态生成MIR图像，并使用绘图函数将其绘制到坐标轴上。

下面是一个简单的示例代码，实现了滑块滚动和MIR图像的动态变化：

function sliderDemo
% 创建GUI界面
f = figure('Position', [100 100 500 400]);

% 添加一个滑块
sld = uicontrol('Style', 'slider',...
    'Min',0,'Max',1,'Value',0.5,...
    'Position', [50 20 300 20],...
    'Callback', @sliderCallback);

% 添加一个坐标轴
ax = axes('Units','pixels','Position',[50 100 400 250]);

% 添加一个按钮
btn = uicontrol('Style', 'pushbutton', 'String', '绘制',...
    'Position', [400 20 50 20],...
    'Callback', @buttonCallback);

% 回调函数：滑块回调
    function sliderCallback(hObject, ~)
        val = get(hObject,'Value');
        img = generateMriImage(val); % 生成MIR图像
        cla(ax); % 清空坐标轴
        imshow(img, 'Parent', ax); % 绘制MIR图像
    end

% 回调函数：按钮回调
    function buttonCallback(~, ~)
        val = get(sld,'Value');
        img = generateMriImage(val); % 生成MIR图像
        cla(ax); % 清空坐标轴
        imshow(img, 'Parent', ax); % 绘制MIR图像
    end

% 生成MIR图像
    function img = generateMriImage(val)
        img = phantom(64); % 生成一个64x64的MR图像
        img = imrotate(img, val*360, 'bilinear', 'crop'); % 旋转图像
    end

end

这段代码实现了一个简单的MIR图像的滑块滚动和动态变化功能，使用了MATLAB自带的phantom函数生成了一个大小为64x64的MIR图像，并在每次滑块值发生变化时旋转该图像。你可以根据自己的需求修改和扩展代码。
如果我的回答解决了您的问题，请采纳！
