旋转编码器加双d触发器，如何实现左转控制led1亮，右转控制led2亮？

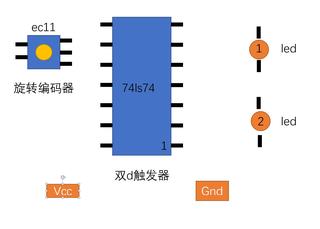

如图所示，如何实现左转控制led1亮，右转控制led2亮？其实就是通过编码器控制电路开关，看了很多的帖子，好像真没有人解决的很简单明了，也有可能是这个问题太简单了，厉害的朋友们都不太愿意费功夫。
该回答引用GPTᴼᴾᴱᴺᴬᴵ
旋转编码器是一种常用于控制旋转方向和旋转步进的器件，而双D触发器是一种常用的时序控制器，它可以在时钟信号的控制下实现对数据的存储和转移。结合旋转编码器和双D触发器，可以实现左转控制LED1亮，右转控制LED2亮的功能，具体的实现方法如下：
- 连接旋转编码器和双D触发器。将旋转编码器的输出信号连接到双D触发器的时钟信号端，将旋转编码器的A和B信号分别连接到双D触发器的D1和D2端。
- 设计电路逻辑。根据旋转编码器的输出信号，设计逻辑电路实现左转控制LED1亮，右转控制LED2亮的功能。当旋转编码器逆时针旋转时，输出信号是00、01、11、10的循环，可以将这四种信号分别与逻辑门相连，控制LED1和LED2的亮灭；当旋转编码器顺时针旋转时，输出信号是00、10、11、01的循环，同样可以将这四种信号分别与逻辑门相连，控制LED1和LED2的亮灭。
- 设置LED的控制电路。根据逻辑设计结果，将LED1和LED2分别与控制它们的逻辑门相连，实现左转控制LED1亮，右转控制LED2亮的功能。
- 测试电路。连接电源后，旋转编码器，观察LED1和LED2的亮灭情况，检查电路是否按照预期工作。如果出现问题，可以通过检查电路接线、逻辑设计等方面来排查问题。
总的来说，通过旋转编码器和双D触发器结合设计逻辑电路和LED控制电路，可以实现左转控制LED1亮，右转控制LED2亮的功能。这种电路设计方案简单、可靠，适合于一些小型电子应用场景。
