关于#comsol#的问题，如何解决？(关键词-电导率，介电常数

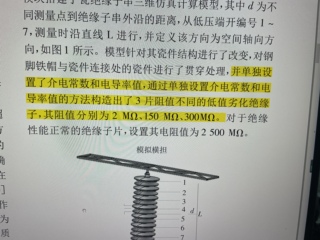

图片1中提到可以通过设置电导率和相对介电常数来设置绝缘子的电阻值，得到图片2中的不同阻值的电场分布曲线，之前仿真都是在静电场中通过设置相对介电常数得到绝缘子的电场分布曲线，静电场中不能设置电导率，因此在电流场中设置电导率和介电常数，但是得到的电场分布曲线和图片2中不同，有知道怎么解决的吗

可以通过改变绝缘子的形状和结构，使其具有调节电导率和相对介电常数的能力，从而让绝缘子能在电阻和电导模式下调节本身的电场分布，这样就能达到在电流场中设定不同的电导率和介电常数来达到相同的电场分布曲线。

根据您提供的信息，我猜测您使用了有限元分析（FEM）仿真工具进行电场分析。在这种情况下，为了得到电阻值，您需要在电流场中考虑材料的电导率，而不仅仅是介电常数。在静电场中，电流密度为零，因此电导率不起作用，只需考虑介电常数。

在电流场中进行模拟时，您需要将介电常数和电导率设置为绝缘材料的真实值。对于某些材料，您可能需要进行更详细的材料建模，例如考虑温度和湿度等因素的影响。此外，还需要将边界条件和初始条件设置正确，以确保模拟的准确性。

如果您的仿真结果与实际情况不符，请检查您的模型和输入条件是否正确，并尝试调整仿真设置以获得更准确的结果。另外，您可以参考相关文献和研究，了解更多关于绝缘材料电场分析的信息。

如果在静电场中设置相对介电常数可以得到想要的电场分布曲线，但在电流场中设置电导率和介电常数得到的电场分布曲线不同，可能是因为你设置的电导率和介电常数不够准确。你可以尝试根据实际情况设置更准确的电导率和介电常数来进行仿真

以下答案基于ChatGPT与GISer Liu编写：
关于您提到的在 COMSOL 中设置电导率和相对介电常数来控制绝缘体电阻值的问题，需要注意以下几点：

1. 在 COMSOL 中，电导率和介电常数通常是针对材料定义的，而不是针对整个域定义的。因此，如果您要在电流场中设置电导率和介电常数，需要先在材料定义中设置这些参数，然后将材料应用于域。

2. 为了在电流场中考虑材料的电导率，您需要将电流场中的"电阻率"选项设置为"定义为材料性质"，然后选择对应的材料。

3. 在 COMSOL 中，静电场和电流场通常需要使用不同的求解器。因此，如果您的模型包括电流场和静电场，您需要使用两个不同的物理接口和求解器进行求解，并将它们耦合在一起。

如果您按照上述步骤设置电导率和介电常数，并将电阻率设置为"定义为材料性质"，则应该能够获得正确的电场分布曲线。如果问题仍然存在，请尝试更改模型的其他参数，例如网格大小或边界条件，以查看是否可以解决问题。
